ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-37

38

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-38

38

ОБОЗНАЧЕНИЯ ЭЛЕКТРОСХЕМЫ

Компоненты
118

Компьютер антиблокировочной тормозной
системы

150

Датчик правого заднего колеса

151

Датчик левого заднего колеса

152

Датчик правого переднего колеса

153

Датчик левого переднего колеса

160

Выключатель стоп-сигналов

225

Диагностический разъем

247

Сигнальная лампа в ЩИТКЕ приборов

361

Гидравлический блок регулирования

425

Панель реле антиблокировочной системы

429

Дополнительное реле

435

Блок электромагнитных клапанов

597

Блок плавких предохранителей в моторном
отсеке

627

Выключатель системы круиз-контроля

645

Коммутационный блок салона

667

Датчик хода педали тормоза.

Разъемы:
R34 Двигатель/приборная панель
R36 Антиблокировочная система/приборная

панель

Масса:
MAC Заземление антиблокировочной системы

ПРИМЕЧАНИЕ: Никогда не отсоединяйте
компьютер, когда цепь находится под
напряжением.
При проверке соединения с массой или
определении сопротивлений аккумуляторная
батарея должна быть отсоединена.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-39

38

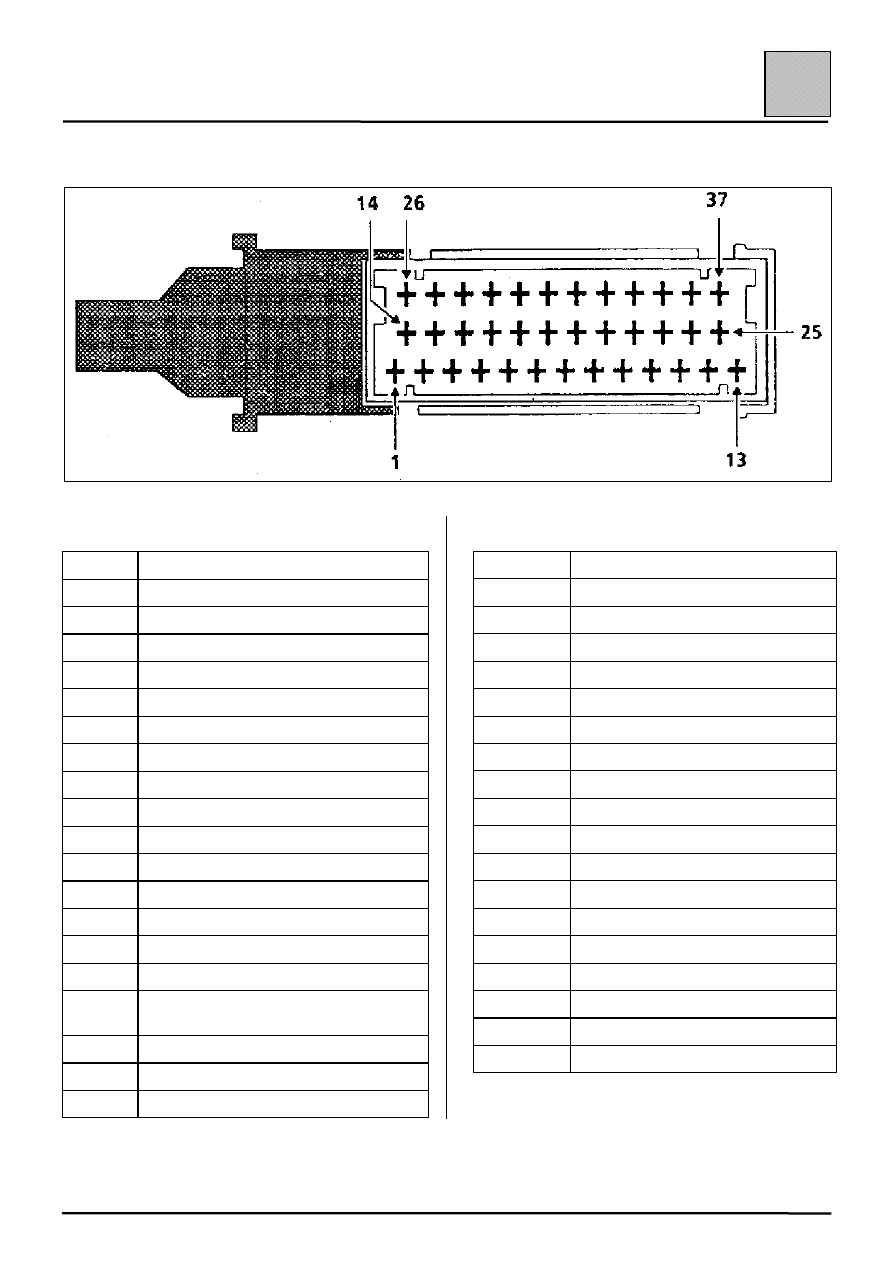

Расположение выводов на 37-контактном разъеме (118) компьютера

37-контактный разъем

Контакт

Назначение

1

Датчик правого переднего колеса

2

Не используется

3

Управление реле насоса

4

Не используется

5

Диагностическая линия L

6

Датчик правого переднего колеса

7

Не используется

8

Датчик частоты вращения насоса

9

Не используется

10

Датчик перемещения педали

11

Масса

12

Не используется

13

Эталонное напряжение

14

Не используется

15

Датчик левого переднего колеса

16

Управление сигнальной лампой
антиблокировочной системы

17

Не используется

18

Не используется

19

Датчик левого заднего колеса

Контакт

Назначение

20

Не используется

21

Датчик частоты вращения насоса

22

Выключатель стоп-сигналов

23

Не используется

24

Масса

25

Эталонное напряжение

26

Не используется

27

Диагностическая линия К

28

Датчик левого заднего колеса

29

Датчик правого заднего колеса

30

Датчик левого переднего колеса

31

Датчик правого переднего колеса

32

Управление главным реле

33

+ аккумуляторной батареи

34

Не используется

35

Не используется

36

Датчик хода педали тормоза

37

Эталонное напряжение

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-40

38

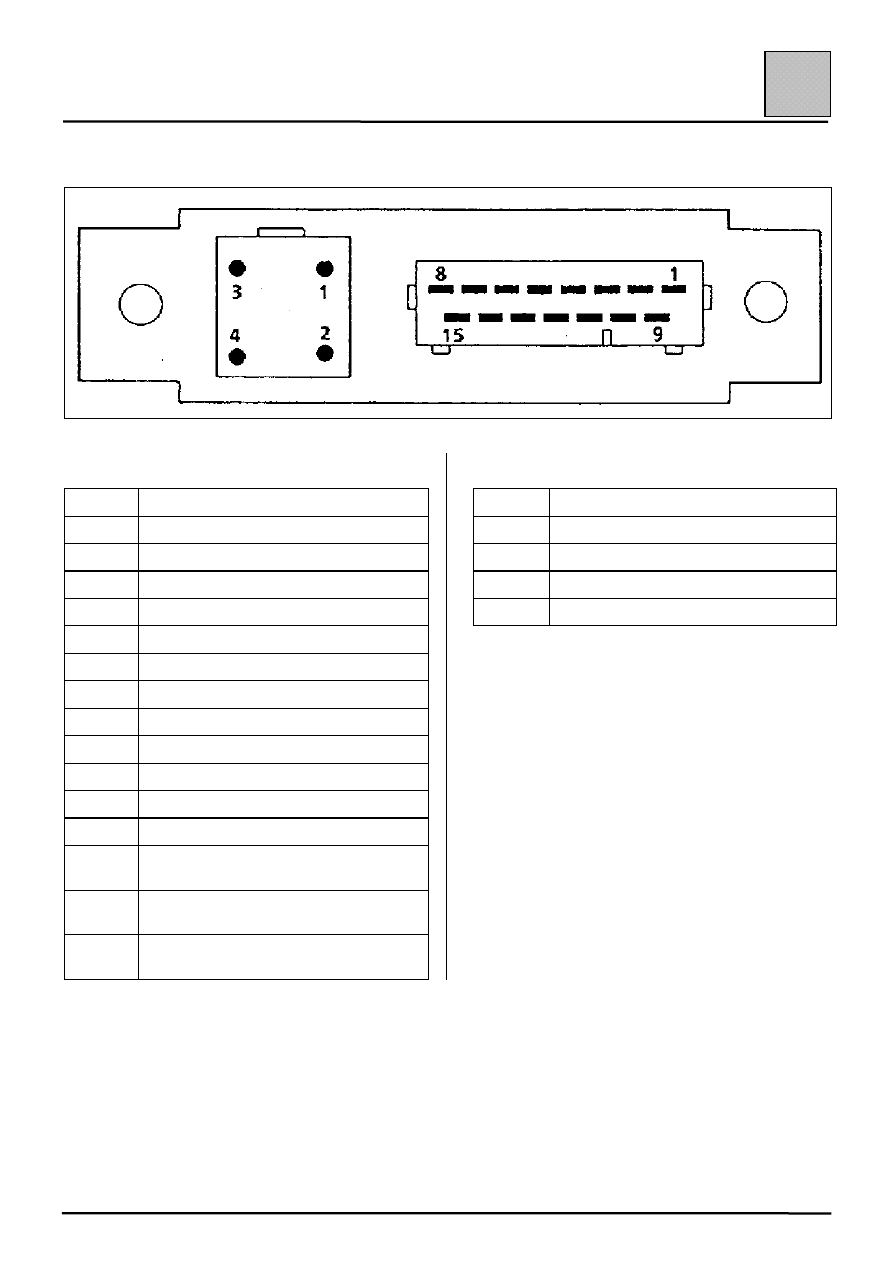

Расположение выводов на панели реле (425)

15-контактный разъем

Вывод

Назначение

1

Масса

2

Масса

3

+12 В после замка зажигания

4

+ аккумуляторной батареи

5

+ аккумуляторной батареи

6

Включение сигнальной лампы

7

Датчик частоты вращения насоса

8

Датчик частоты вращения насоса

9

Эталонное напряжение

10

Эталонное напряжение

11

Управление дополнительным реле

12

Управление главным реле

13

Управление реле электродвигателя
насоса

14

Управление реле электродвигателя
насоса

15

Управление реле электродвигателя
насоса

4-контактный разъем

Вывод

Назначение

1

Электродвигатель насоса

2

Датчик частоты вращения насоса

3

Электродвигатель насоса

4

Датчик частоты вращения насоса
