ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-41

38

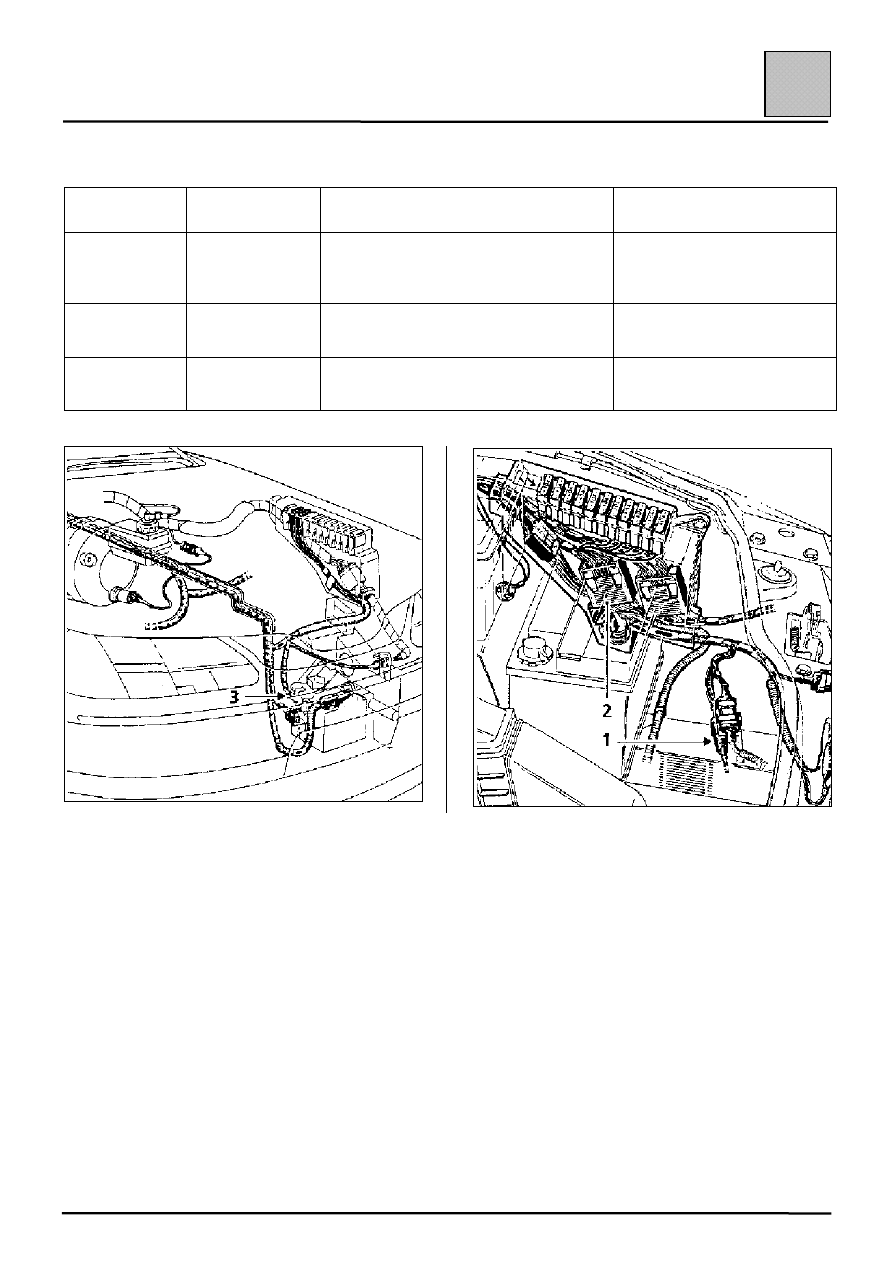

Соединение с массой

Соединение

Цвет

Описание

Расположение

на автомобиле

R36 (1)

Черный

12-контактный разъем

антиблокировочная тормозная

система/приборная панель

Под левой фарой

R34 (2)

Белый

(черный модуль)

Разъем модуля «SICMA» 4

двигатель/приборная панель

Коммутационный блок в

моторном отсеке

MAC (3)

Черный провод

Соединение с массой компьютера

антиблокировочной системы

Около аккумуляторной

батареи

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

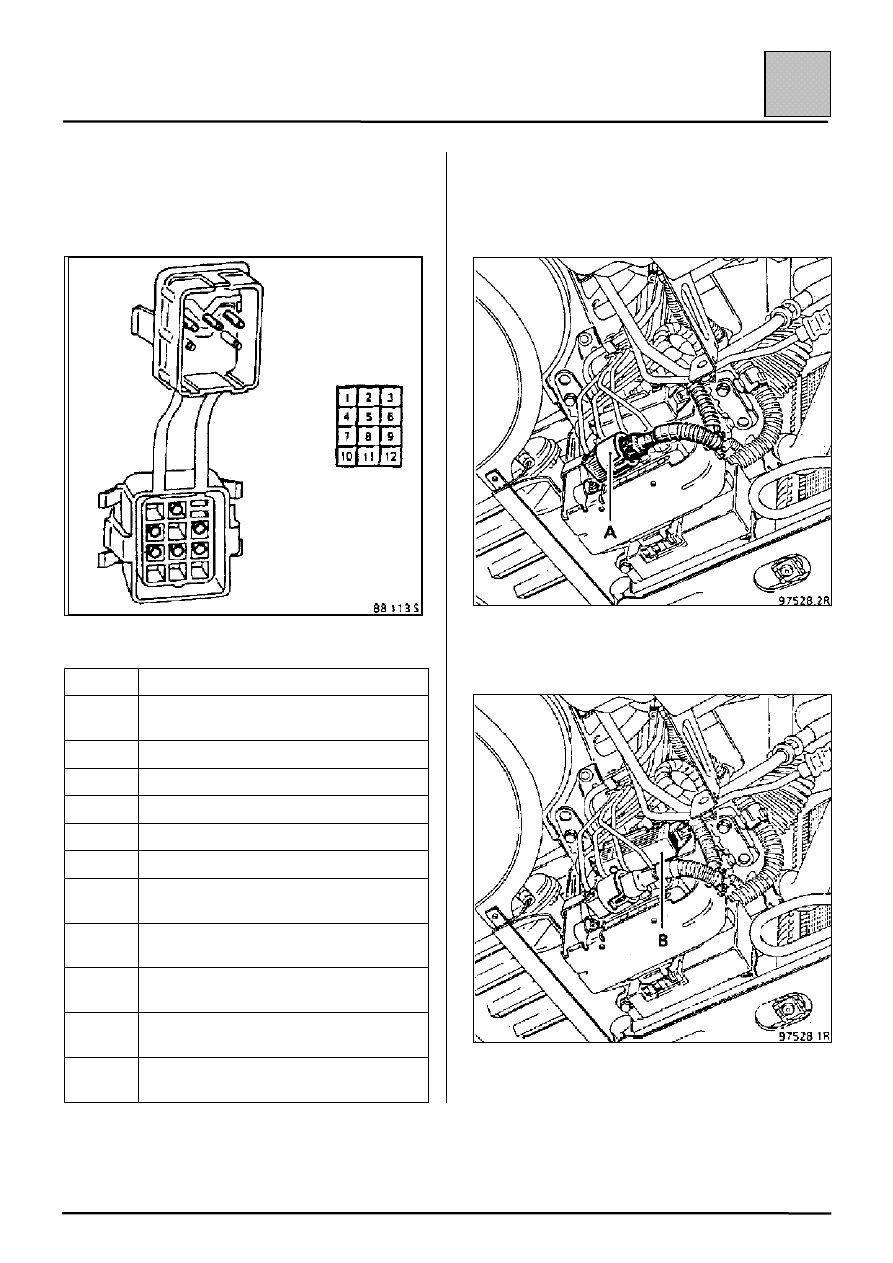

38-42

38

Назначение контактов диагностического
разъема

Контакт

Назначение

1

Диагностическое соединение для
автоматической трансмиссии А4

2

Масса

3

Установочный штифт

4

Не используется

5

Не используется

6

+12 В после замка зажигания

7

Диагностическая информация
автоматической трансмиссии М

8

К сигнальной лампе электронной
системы

9

Информация о нахождении
неисправностей в системе впрыска

10

Диагностическая линия «L»
(Антиблокировочная система)

11

Диагностическая линия «К»
(Антиблокировочная система)

Расположение реле на кронштейне
компьютера антиблокировочной системы

А – Дополнительное реле

В – Панель реле

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-43

38

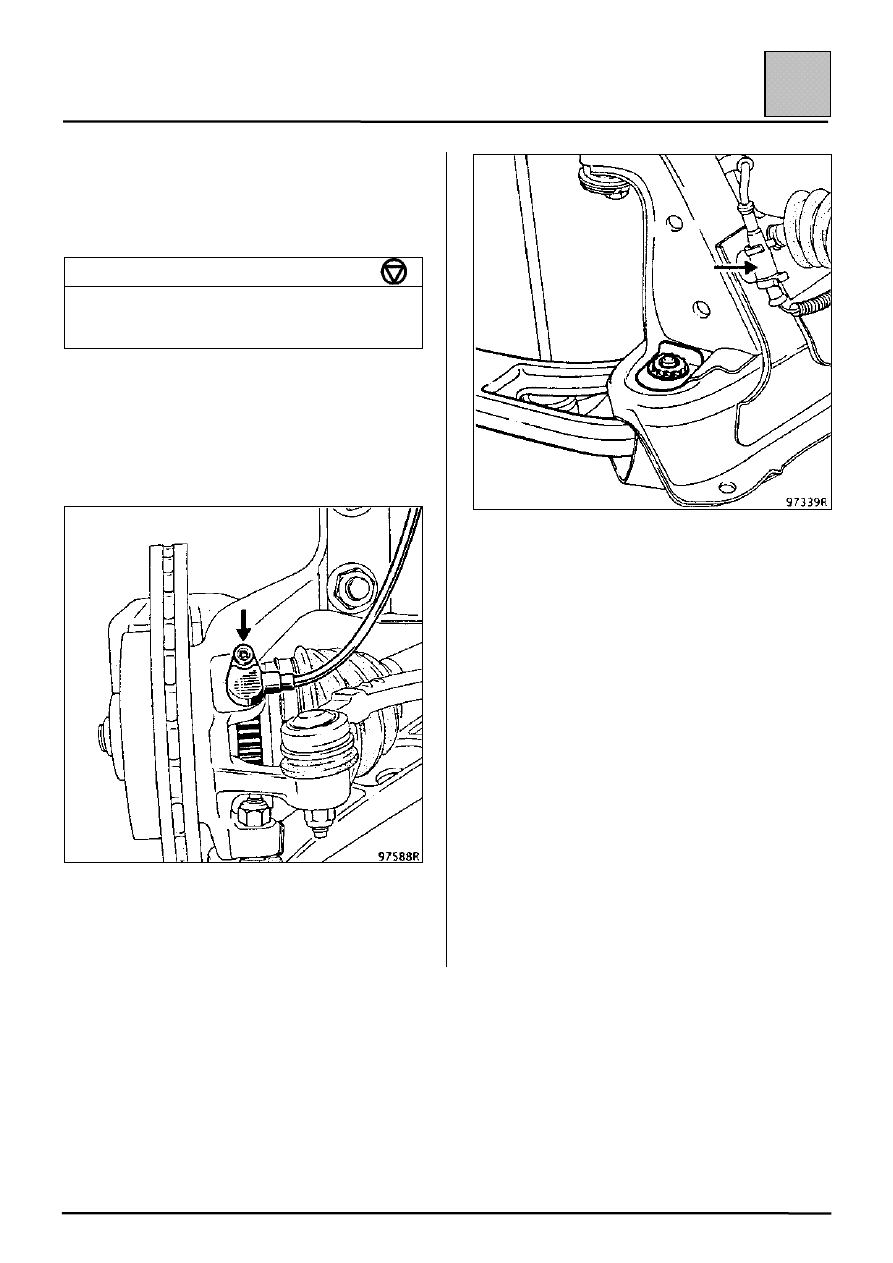

СНЯТИЕ И УСТАНОВКА ОСНОВНЫХ
КОМПОНЕНТОВ

1 – ДАТЧИК ПЕРЕДНЕГО КОЛЕСА

МОМЕНТЫ ЗАТЯЖКИ (даН

))))м)

Болты крепления колеса

4 болта

10

5 болтов

19

Болт крепления датчика

0,8-1

СНЯТИЕ

Снимите:
– колесо,
– болт («Торкс» T30) крепления датчика.

Отсоедините электропроводку от держателей.

Отсоедините разъем, расположенный около
передней опоры двигателя.

Снимите датчик.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-44

38

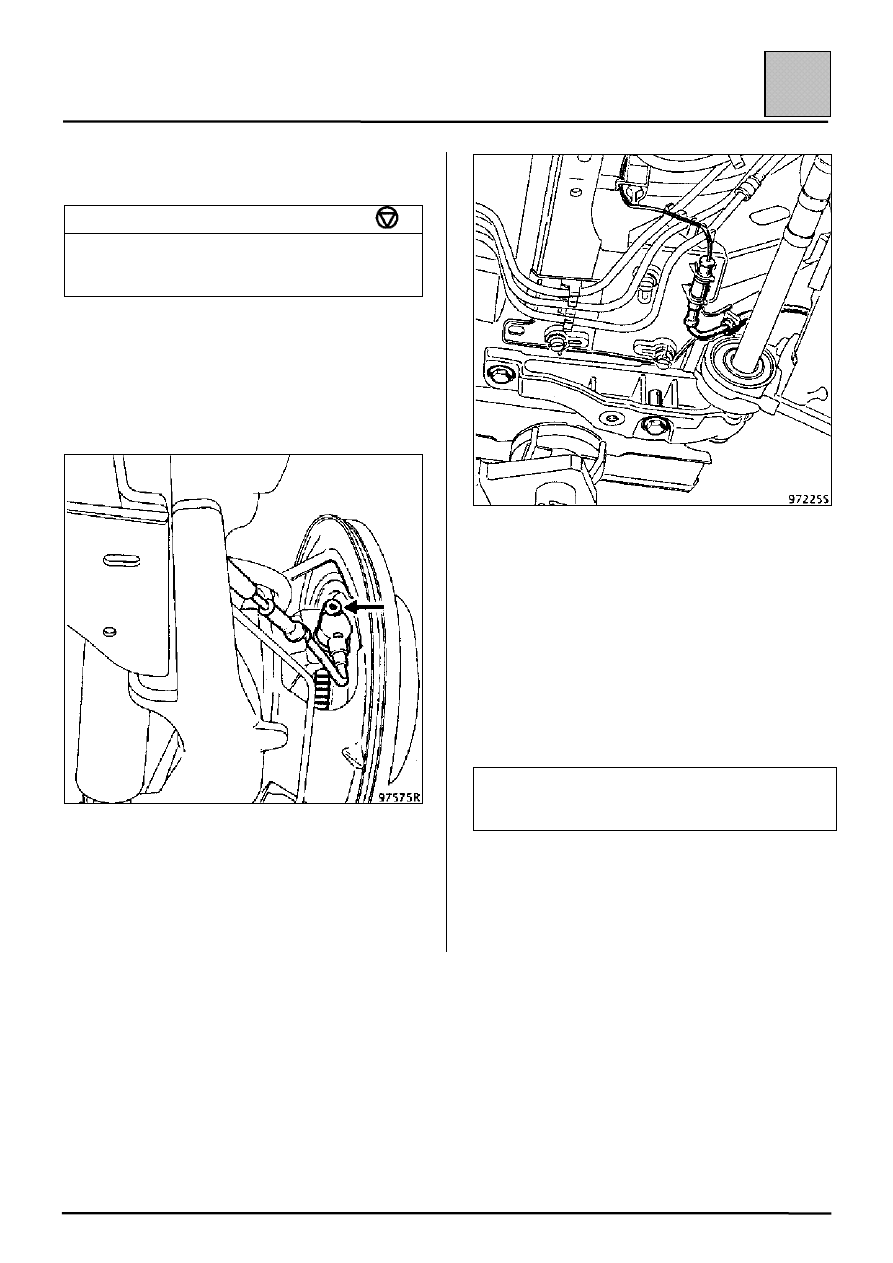

2 – ДАТЧИК ЗАДНЕГО КОЛЕСА

МОМЕНТЫ ЗАТЯЖКИ (в даН

))))м)

Болты крепления колеса

4 болта

10

5 болтов

19

Болт крепления датчика

0,8-1,0

СНЯТИЕ

Снимите:
– колесо,
– болт («Торкс» T30) крепления датчика.

Отсоедините электропроводку от держателей.

Отсоедините датчик от его разъема,
расположенного снизу автомобиля около опор
рычага задней подвески.

УСТАНОВКА ДАТЧИКОВ (переднего или
заднего)

Установите датчик после нанесения на него
универсальной консистентной смазки (номер
по каталогу 77 01 422 308), после чего прикрепите
электропроводку и подсоедините датчик.

Проверьте правильность установочного зазора
датчика при помощи набора щупов на протяжении
одного оборота колеса (не регулируется).

ПРИМЕЧАНИЕ: Во избежание возникновения
неисправности, убедитесь в надежности
подсоединения разъема датчика.

Датчик должен быть установлен руками. Не
стучите по датчику во время его установки.

Никогда не тяните и не толкайте за
электропроводку.
