ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-45

38

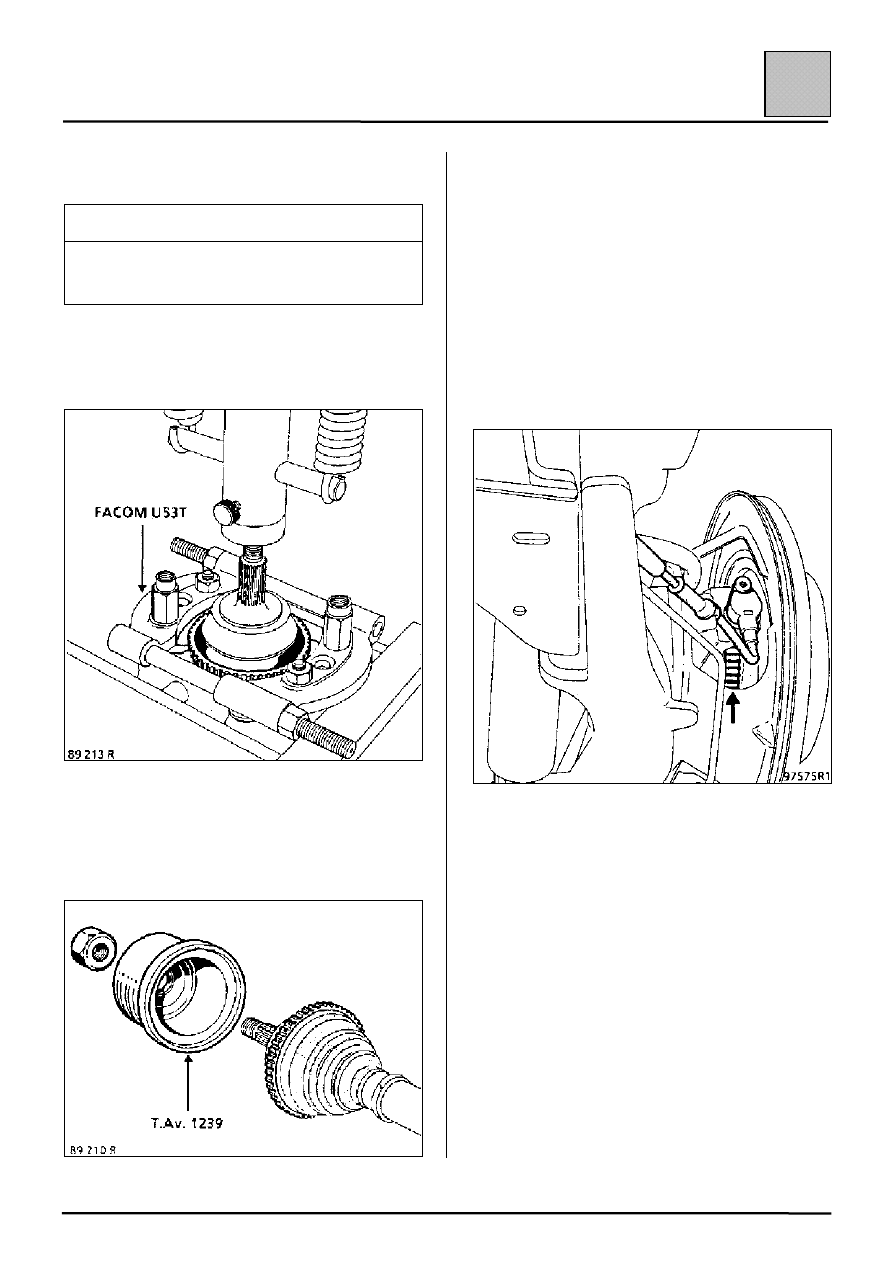

3 – ЗУБЧАТЫЙ ВЕНЕЦ ДАТЧИКА ПЕРЕДНЕГО

КОЛЕСА

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

T. Av. 1239 Оправка для установки зубчатого

венца антиблокировочной
тормозной системы

СНЯТИЕ

Снимите зубчатый венец на прессе с помощью
приспособления типа FACOM U53T.

УСТАНОВКА

Нанесите средство Loctite SCELBLOK на
зубчатый венец и установите его с помощью
оправки T. Av. 1239, используя старую гайку
ступицы.

ПРИМЕЧАНИЕ: В запасные части поставляются
валы привода передник колес без зубчатых
венцов антиблокировочной системы. Зубчатый
венец следует сохранить для установки на новый
привод колеса. Отдельный зубчатый венец также
можно получить как запасную часть.

4 – ЗУБЧАТЫЙ ВЕНЕЦ ДАТЧИКА ЗАДНЕГО

КОЛЕСА

Зубчатый венец заделан в ступицу колеса. Его
невозможно снять.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-46

38

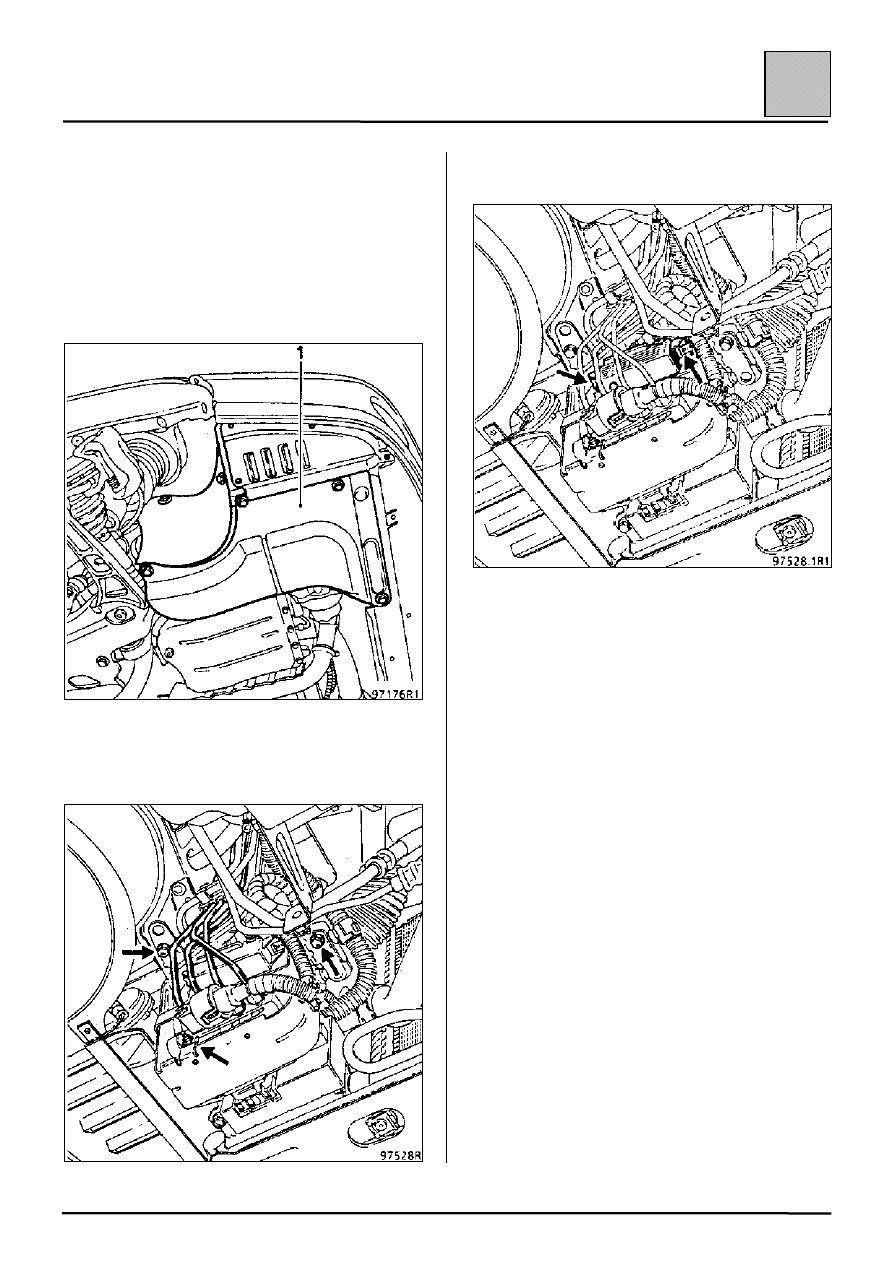

5 – КОМПЬЮТЕР

МОМЕНТЫ ЗАТЯЖКИ (в даН

))))м)

Болт крепления компьютера

0,5

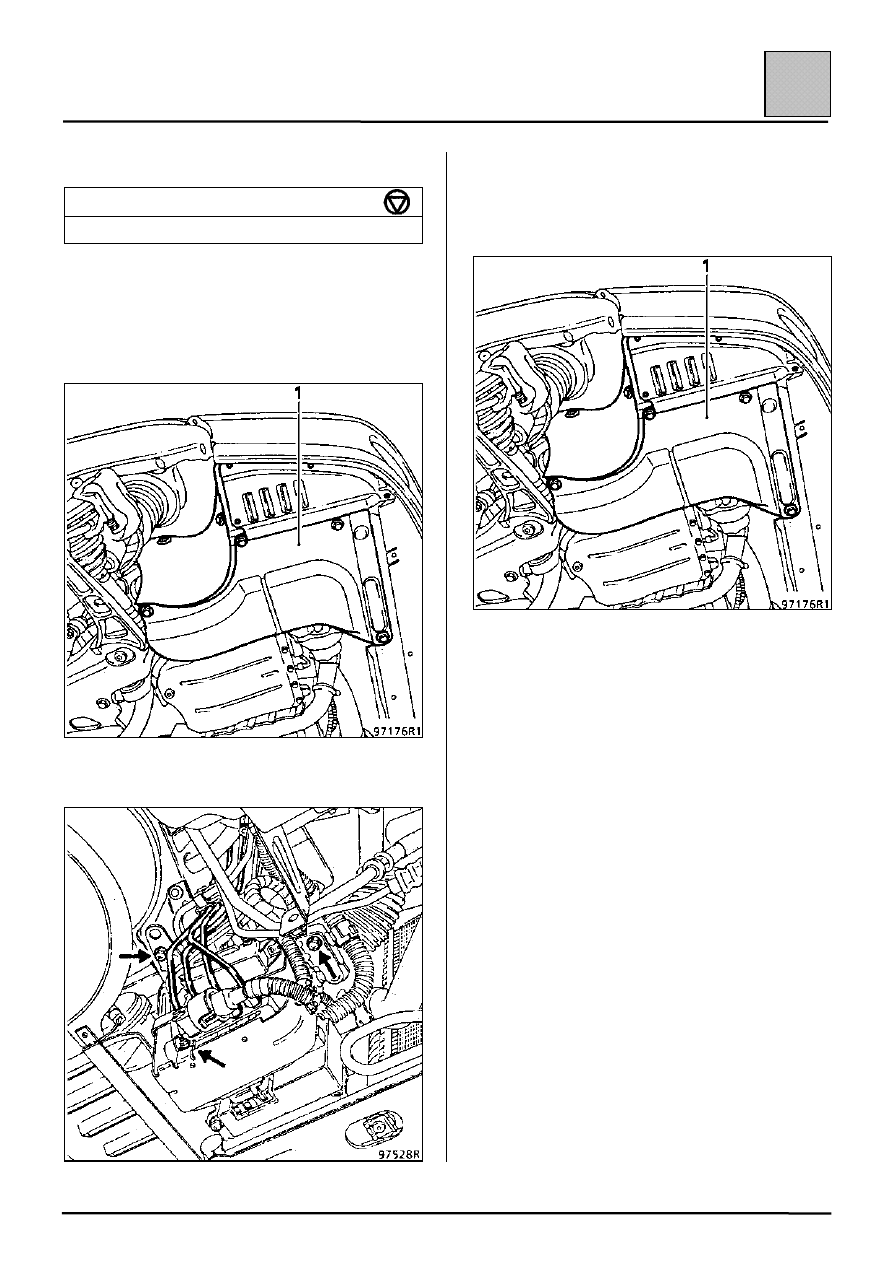

СНЯТИЕ

Отсоедините провода от выводов аккумуляторной
батареи.

Снимите пластиковую защитную крышку (1).

Выверните три болта крепления кронштейна
гидравлического блока регулирования.

Отсоедините 37-контактный разъем.

Выверните 2 болта («Торкс» T30) крепления
компьютера.

УСТАНОВКА

Проверьте правильность подсоединения
компьютера и соблюдайте рекомендуемые
моменты затяжки.

Установите кронштейн гидравлического блока
регулирования (три болта) и пластиковую
защитную крышку.

Подсоедините провода к выводам
аккумуляторной батареи.

Проверьте работу системы с использованием
функций G прибора XR25.

После дорожного испытания (с регулированием
антиблокировочной системы) проверьте работу
антиблокировочной системы с помощью
прибора XR25.

Подтвердите окончание проверки: G13*.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-47

38

6–- ПАНЕЛЬ РЕЛЕ

СНЯТИЕ

Отсоедините провода от выводов аккумуляторной
батареи.

Снимите:
– пластиковую защитную крышку (1),

– три болта крепления кронштейна

гидравлического блока регулирования.

– два болта крепления панели реле,

Отсоедините:
– 15-контактный разъем
– 4-контактный разъем.

УСТАНОВКА

Проверьте правильность подсоединения панели
реле и соблюдайте рекомендуемые моменты
затяжки.

Установите кронштейн крепления
гидравлического блока регулирования
антиблокировочной системы (три болта) и
пластиковую защитную крышку.

Подсоедините повода к выводам аккумуляторной
батареи.

Проверьте работу системы с использованием
функций G прибора XR25.

После дорожного испытания (с регулированием
антиблокировочной системы) проверьте работу
системы с помощью прибора XR25.

Подтвердите окончание проверки: G13*.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-48

38

7 – ГИДРАВЛИЧЕСКИЙ БЛОК
РЕГУЛИРОВАНИЯ (электронасос и
электромагнитные клапаны)

МОМЕНТЫ ЗАТЯЖКИ (даН

))))м)

Накидные гайки

М10

**** 100

1,2

М12

**** 100

1,5

Болт крепления компьютера

0,5

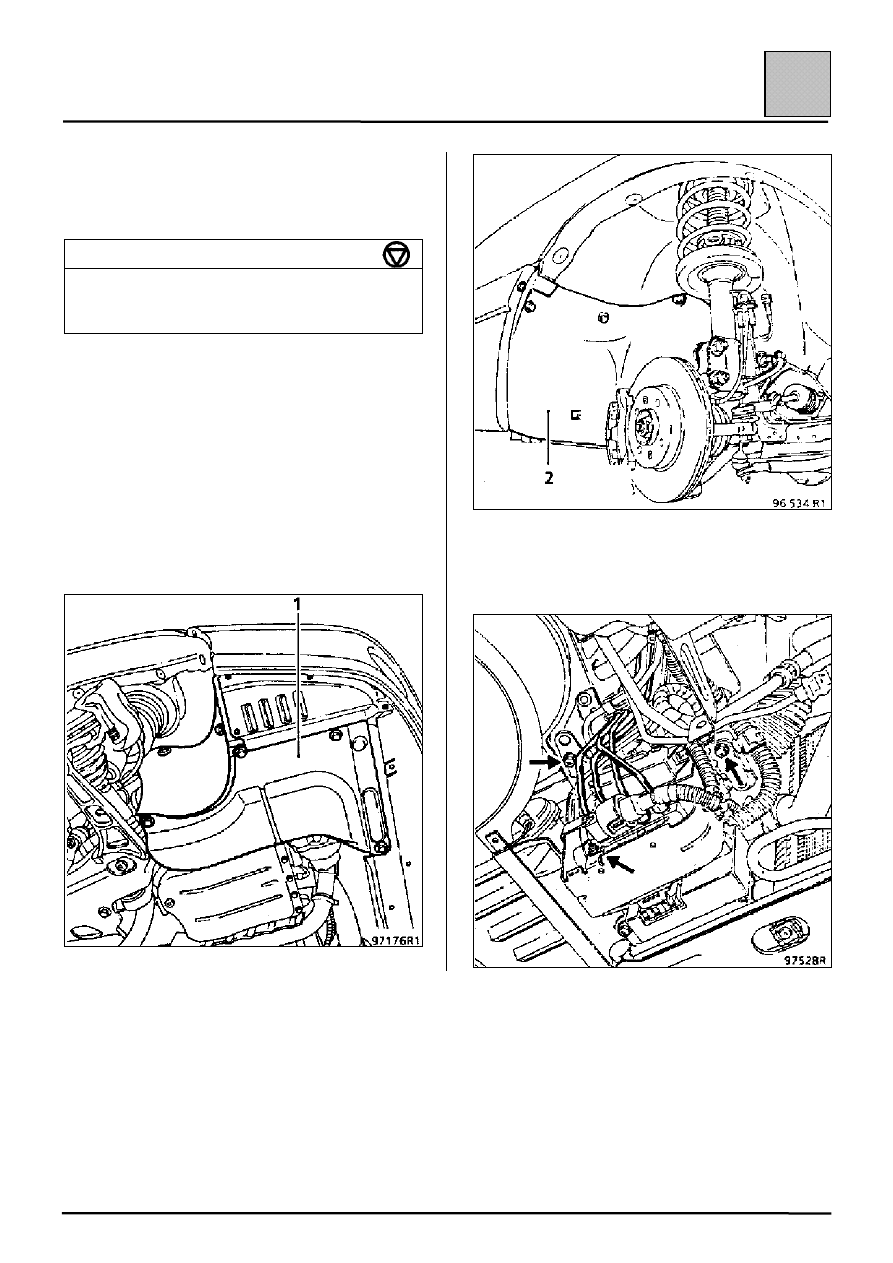

СНЯТИЕ

Установите на педаль тормоза нажимное
устройство (чтобы уменьшить потери тормозной
жидкости).

Отсоедините провода от выводов аккумуляторной
батареи.

Снимите:
– пластиковую защитную крышку (1) и (2),

– три болта крепления кронштейна

гидравлического блока регулирования.
