ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подрамник

31-27

31

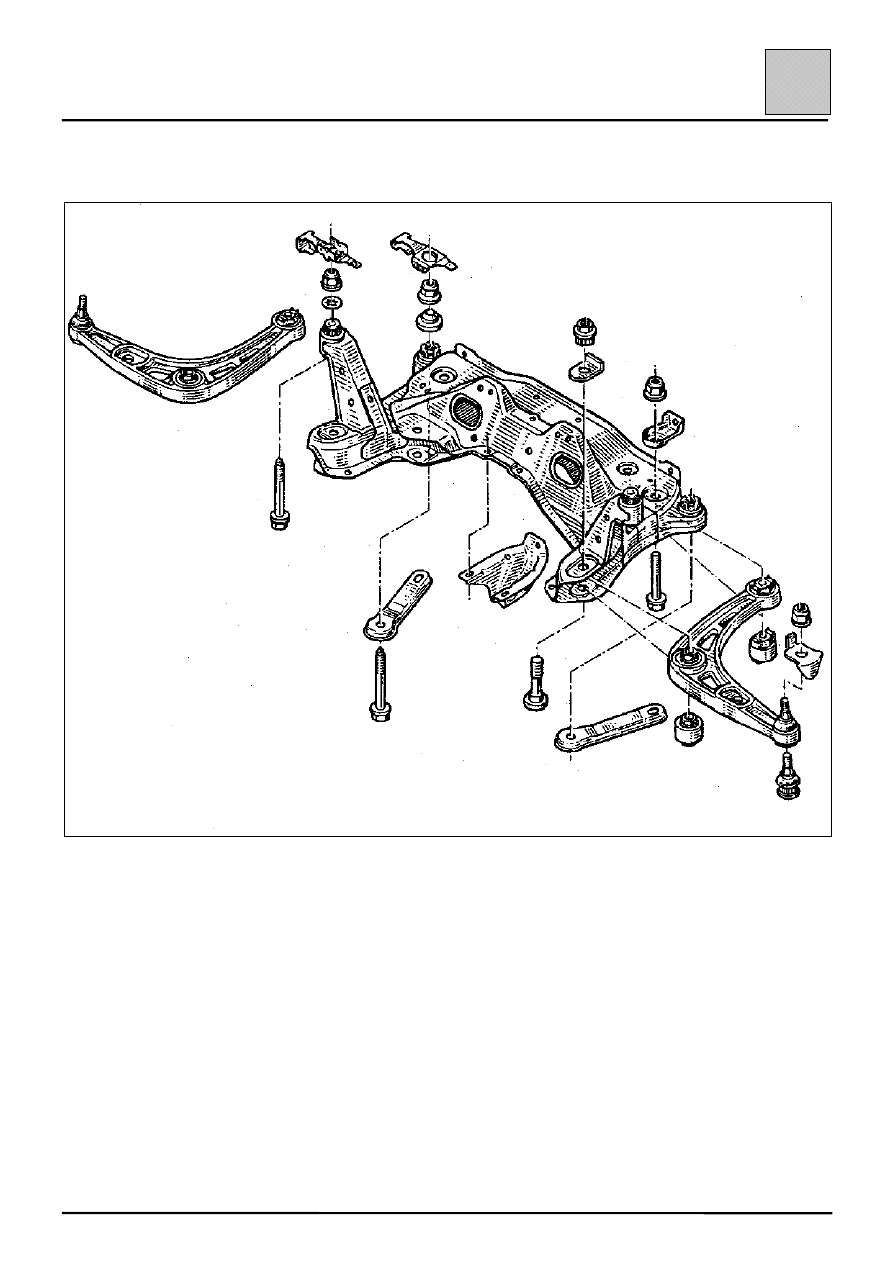

ОБЩИЙ ВИД

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подрамник

31-28

31

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 453-01

Зажимы для шлангов

T. Av. 476

Съемник шаровых шарниров

T. Av. 1233-01

Резьбовые стержни для работ на
подрамнике.

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Гайка крепления шарового пальца
наконечника рулевой тяги

4

Болт крепления вилки карданного
шарнира рулевого вала

2,5

Болт крепления подрамника

передний

∅

∅

∅

∅10

3,7

задний

∅

∅

∅

∅12

9

Болт крепления усилителя подрамника

6,5

Гайка крепления пальца шарового
шарнира рычага подвески

6,5

Гайка крепления стойки штанги
стабилизатора

4

Реактивная тяга

двигатель  F

5

двигатель Z

15

СНЯТИЕ

Отсоедините провода от выводов аккумуляторной
батареи.

Установите зажим Mot. 453-01 на каждую трубку,
идущую от бачка гидроусилителя рулевого
управления.

Снимите:
– гайку и эксцентриковый болт (1) крепления

вилки карданного шарнира рулевого вала (в
салоне),

– выпрессовать пальцы шаровых шарниров

наконечников рулевых тяг с помощью
съемника T. Av. 476,

– гайку (2) пальца нижнего шарового шарнира

стойки штанги стабилизатора,

– наконечники рулевых тяг (запомните число

витков резьбы, на которые были навернуты
наконечники).

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подрамник

31-29

31

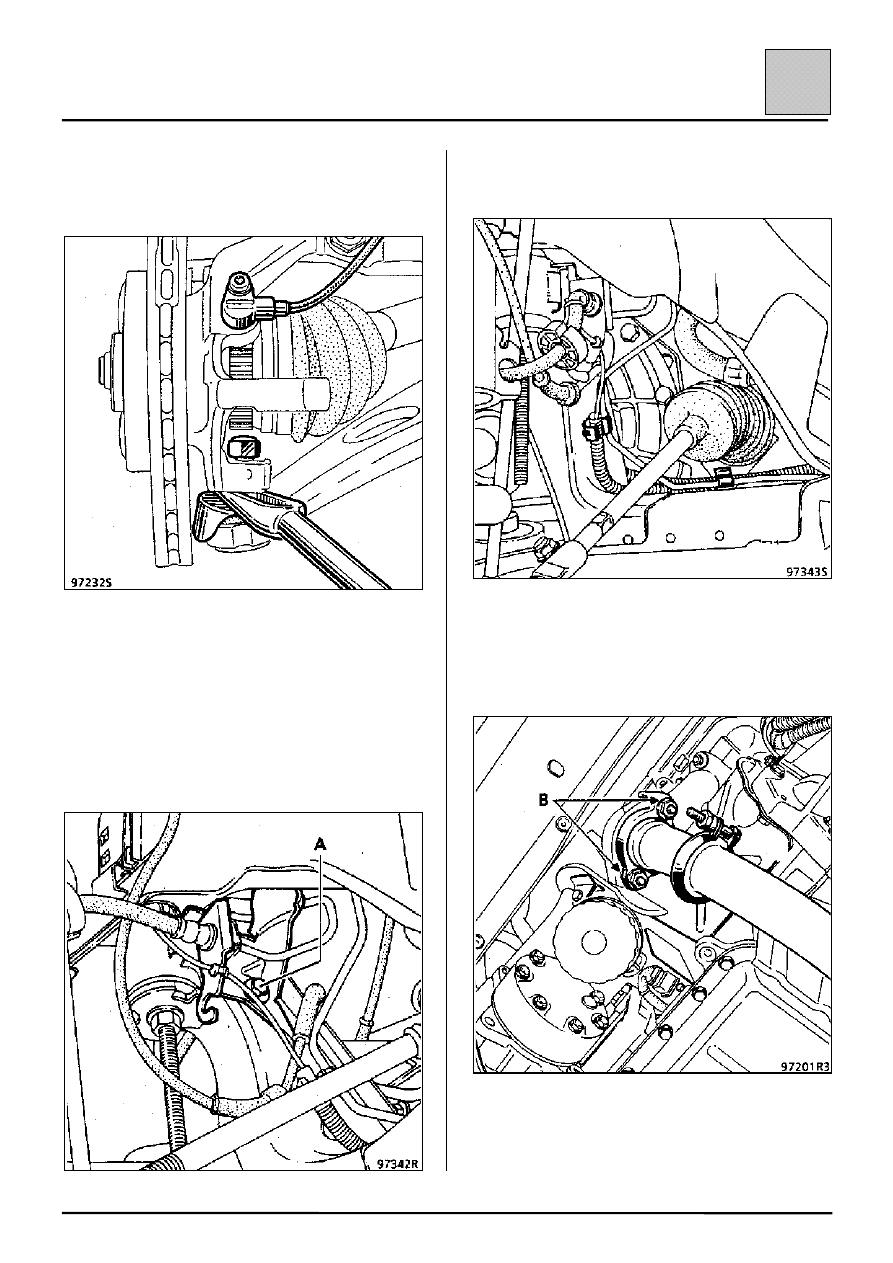

Ослабьте гайку шарового шарнира рычага
подвески и выпрессуйте палец с помощью
съемника FACOM D 98.

Освободите электропровод антиблокировочной
системы от держателей.

Отверните два болта крепления (А):
– держателей шлангов,
– провода сигнальной лампы износа тормозных

колодок,

– электропроводов антиблокировочной системы

(около передней точки крепления подрамника).

Отсоедините от подрамника тормозной
трубопровод и электропровода.

Снимите:
– выпускные трубы с коллектора (только для

двигателя V6),

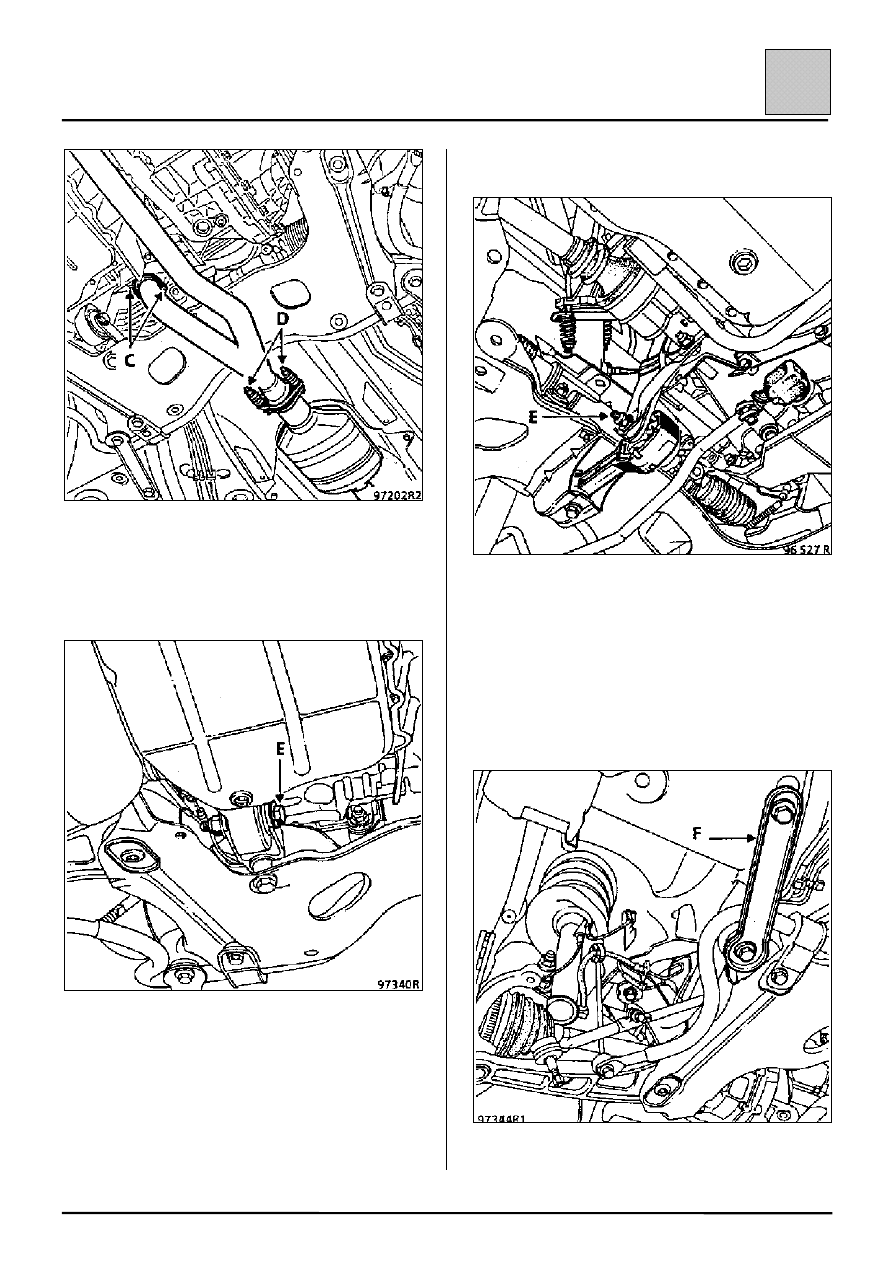

– болты (B)-(C) и (D).

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подрамник

31-30

31

Отсоедините реактивную тягу в точке (Е).

ДВИГАТЕЛЬ V6

ДВИГАТЕЛЬ F

Снимите механизм управления переключением
передач.

Установите домкрат под подрамник и прикрепите
его к опорной площадке домкрата.

Последовательно замените болты крепления
подрамника резьбовыми стержнями
T. Av. 1233-01.

Снимите усилитель (F) подрамника.
