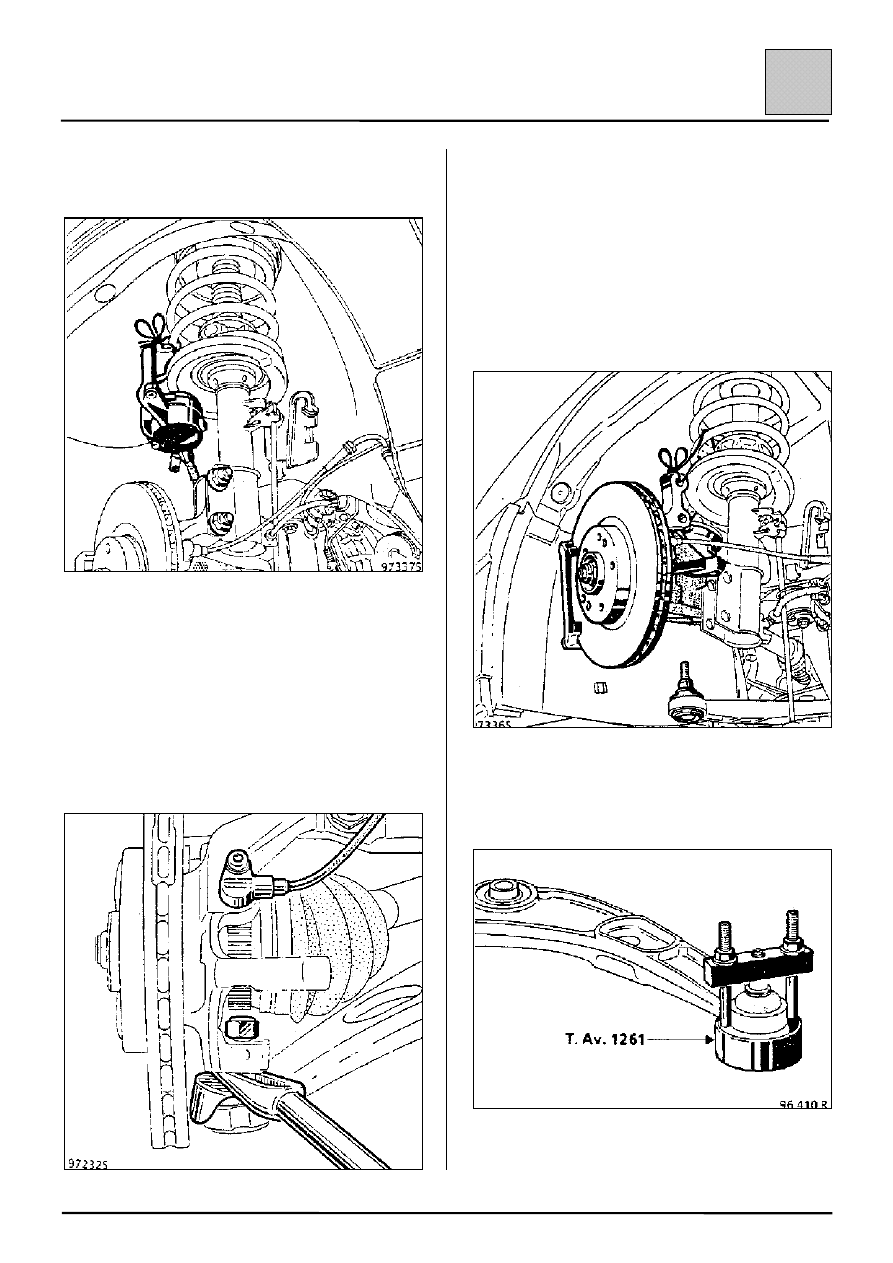

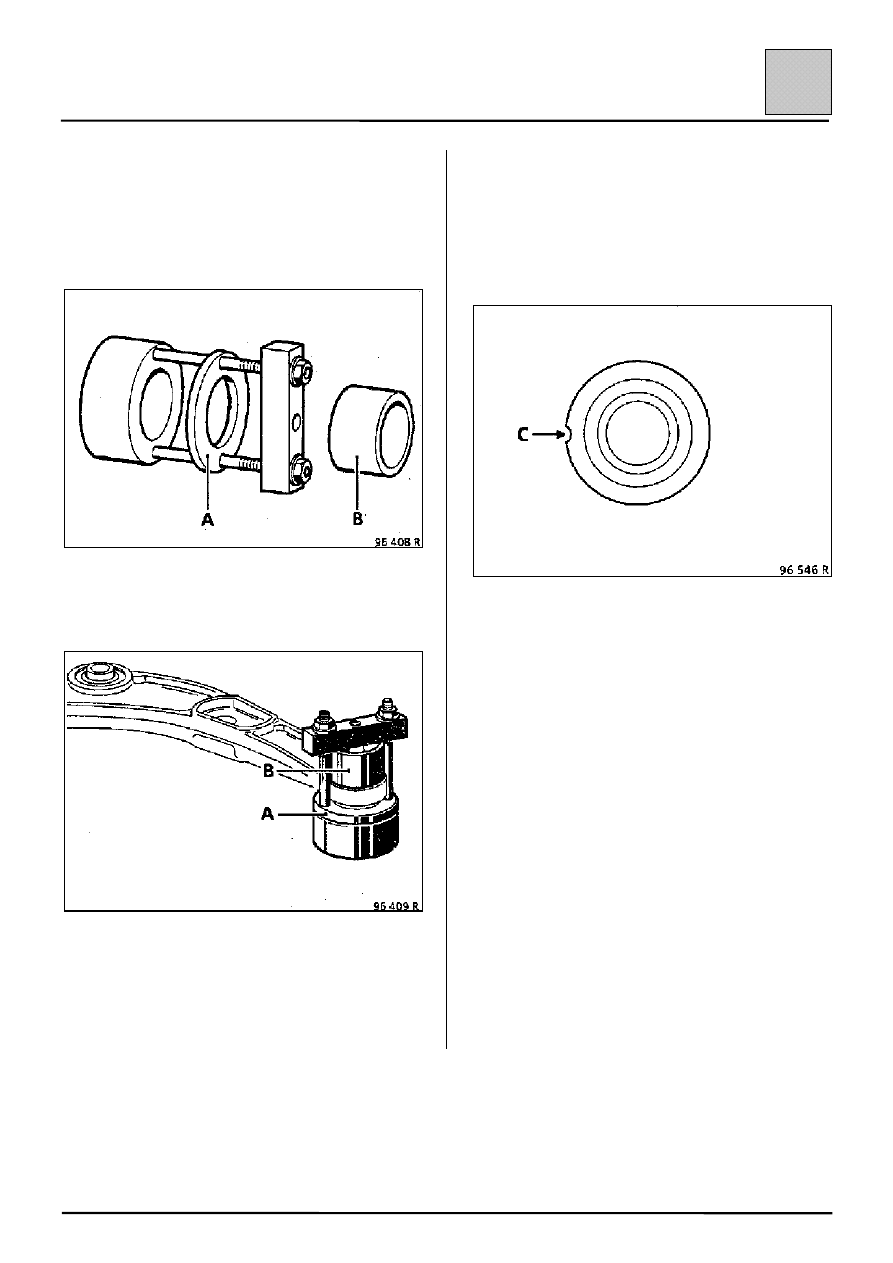

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Шаровой шарнир нижнего рычага подвески

31-7

31

– плавающую скобу тормоза (см.

соответствующую главу).

Прикрепите плавающую скобу к пружине, чтобы не
нагружать тормозной шланг.

Установите защитное приспособление на чехол
наружного ШРУС привода колеса.

Ослабьте затяжку гайки крепления шарового
пальца шарнира нижнего рычага подвески и,
пользуясь съемником FACOM D98, выпрессуйте
шаровой шарнир.

Снимите болты крепления амортизационной
стойки к поворотному кулаку.

Освободите держатели электропроводов датчика
антиблокировочной системы от мест их
крепления.

Отсоедините поворотный кулак от
амортизационной стойки, после чего отделите
поворотный кулак в сборе с приводом колеса и
привяжите к пружине.

С помощью приспособления T. Av. 1261
выпрессуйте шаровой палец из отверстия рычага
подвески.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Шаровой шарнир нижнего рычага подвески

31-8

31

УСТАНОВКА

Вставьте новый шаровой шарнир (помеченный
выемкой ) в приспособление T. Av. 1261 между
шайбой (А) и распорным кольцом (В)
(T. Av. 1261-01).

Приспособление T. Av. 1261 в положении
запрессовки шарового шарнира.

Далее установка производится в порядке,
обратном снятию. Будьте внимательны, чтобы не
повредить чехол наружного ШРУС привода
колеса.

Соблюдайте рекомендованные моменты затяжки.

Несколько раз нажмите на педаль тормоза для
установки поршня тормозного механизма, чтобы
обеспечить контакт поршней с тормозными
колодками.

МАРКИРОВКА ПОСТАВЛЯЕМОГО В ЗАПАСНЫЕ
ЧАСТИ ШАРОВОГО ШАРНИРА

Установите новый шаровой шарнир с выемкой (С)
на опорной поверхности (вид снизу).

ЗАМЕЧАНИЕ

•  Шаровой шарнир без метки → замена

возможна.


•  Шаровой шарнир, помеченный выемкой →

замена не допустима (деталь была уже
заменена).

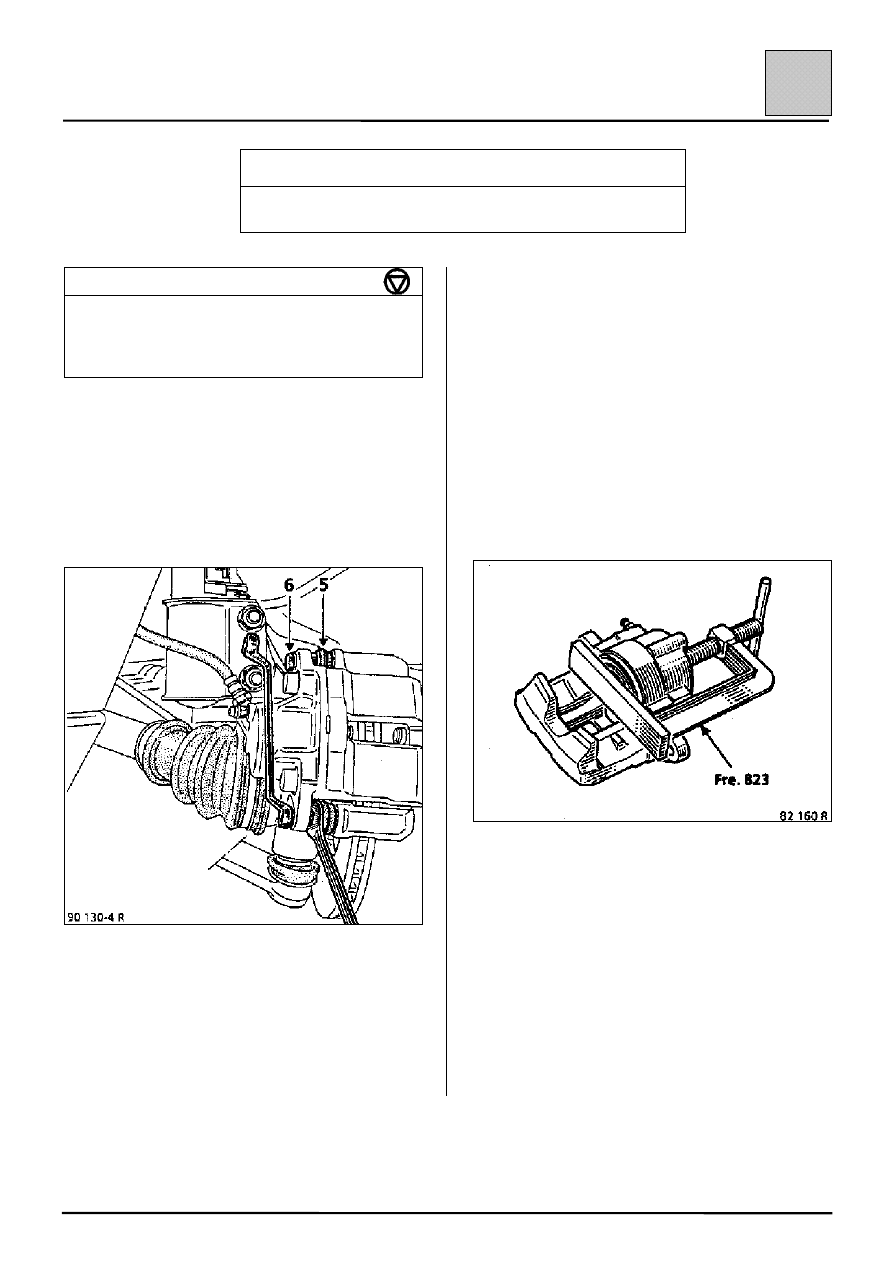

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки

31-9

31

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Fre. 823

Приспособление для смещения поршня внутрь
цилиндра

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления колеса

4 болта

10

5 болтов

10

Болт крепления направляющего пальца
плавающей скобы тормоза

3,5

СНЯТИЕ

Отсоедините провод сигнальной лампы износа
тормозных колодок.

Переместите поршень внутрь рабочего цилиндра,
сдвигая руками плавающую скобу наружу.

Пользуясь двумя ключами, отверните
направляющие болты (6).

Не используйте эти болты повторно.

Снимите плавающую скобу.

Снимите тормозные колодки.

ПРОВЕРКА

Проверьте:
– состояние и правильность установки

пылезащитного чехла поршня и стопорной
пружины,

– состояние защитных чехлов направляющих

пальцев (5) (болты крепления суппорта).

УСТАНОВКА

С помощью приспособления Fre. 823 переместите
поршень как можно дальше внутрь рабочего
цилиндра.

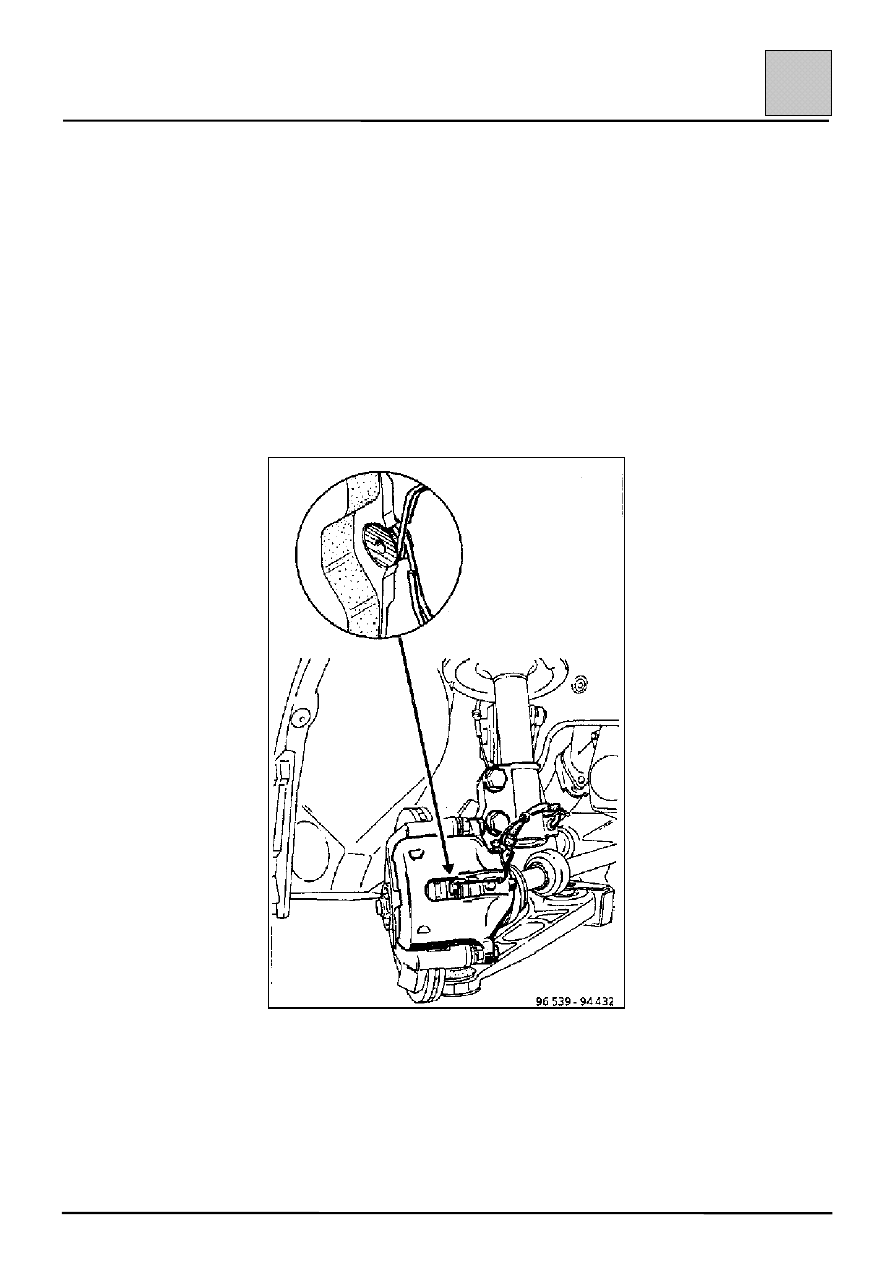

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки

31-10

31

Установите новые тормозные колодки вместе с
удерживающими пружинами, следя за
правильностью их положения.

Тормозная колодка с проводом сигнальной
лампы износа с внутренней стороны
устанавливается внутрь.

Установите на место плавающую скобу и
вставьте болт крепления верхнего плавающего
пальца.

Нажмите на плавающую скобу и вставьте болт
крепления верхнего плавающего пальца.

Затяните болты направляющих пальцев
рекомендованным моментом, начиная с нижнего.

Присоедините провод сигнальной лампы износа
тормозных колодок, убедившись в правильности
его расположения.

Несколько раз нажмите на педаль тормоза
для установки поршня тормозного механизма
в рабочее положение, чтобы обеспечить
контакт поршней с тормозными колодками.
