ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизационная стойка с пружиной

31-23

31

Приспособление

Sus. 1232

Пользуясь приспособлением FACOM D 83 RENA,
отверните гайку со штока амортизационной
стойки.

Постепенно разгрузите пружину.

Снимите:
– верхнюю опору телескопической стойки,
– стойку,
– подшипник (В).

УСТАНОВКА

Меры предосторожности перед установкой:

На складе амортизационные стойки хранятся в
горизонтальном положении.

В этих условиях возможна кратковременная
потеря работоспособности стойками,
рассчитанными на работу в вертикальном
положении.

Перед установкой стойки на автомобиль для
приведения ее в работоспособное состояние
достаточно несколько раз вдвинуть и выдвинуть
вручную ее шток в вертикальном положении
(выполнить несколько полных ходов растяжения-
сжатия).

Поставьте новую стойку на нижнюю пластину
приспособления.

Проверьте положение изолирующей прокладки на
нижней чашке.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизационная стойка с пружиной

31-24

31

Приспособление

Sus. 1232

Соблюдайте порядок установки и ориентацию
деталей.

Разгрузите пружину, убедившись в том, что концы
пружины правильно расположены в чашках.

С помощью приспособления FACOM D 83 RENA
затяните (новую) гайку с рекомендованным
моментом.

Полностью разгрузите пружину и снимите
приспособление.

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Стабилизатор поперечной устойчивости

31-25

31

СНЯТИЕ И УСТАНОВКА

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Гайка крепления опоры

2

Гайки крепления стойки

4

Болт (диаметром 12 мм) заднего
крепления подрамника

9

Болт усилителя подрамника

6

ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Стабилизатор поперечной устойчивости

31-26

31

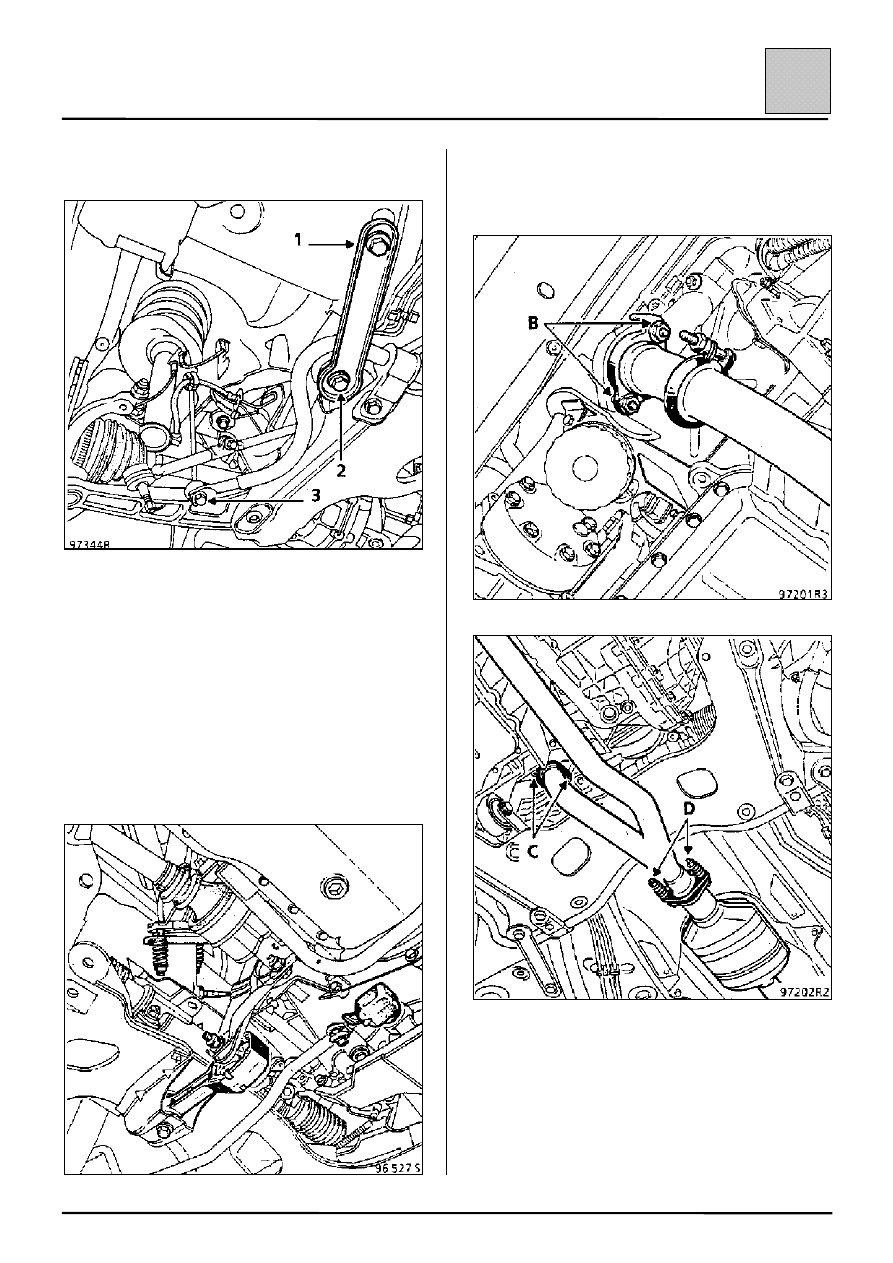

Отверните два болта (1) усилителя подрамника.

Ослабьте затяжку двух задних болтов (2)
крепления подрамника, чтобы стало возможным
повернуть усилитель.

Снимите:
– болты крепления стабилизатора к подрамнику,
– гайки (3) крепления стойки штанги

стабилизатора.

ДВИГАТЕЛЬ F

Снимите механизм управления переключением
передач.

ДВИГАТЕЛЬ Z

Отверните болты (В)-(С) и (D).
