СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

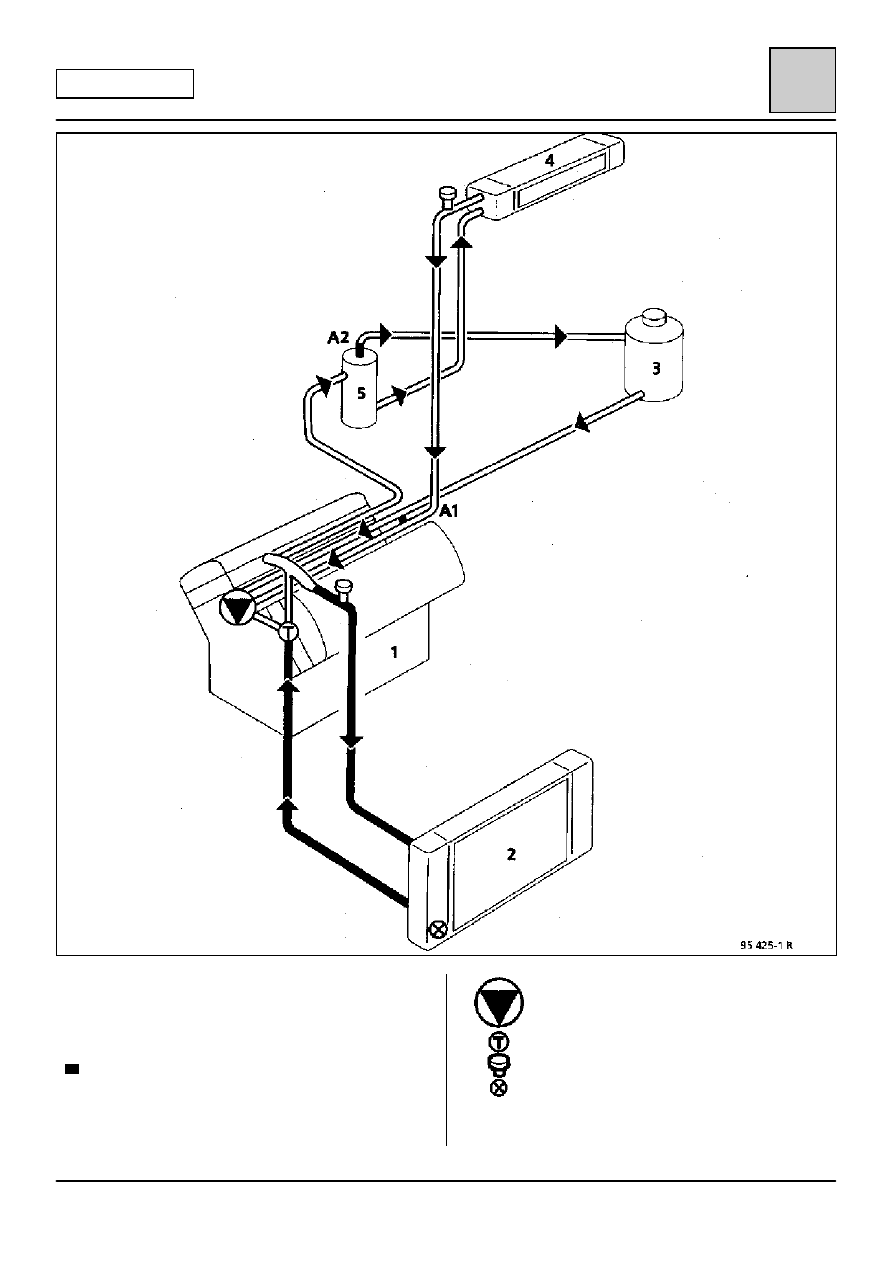

Схема

19-9

19

ДВИГАТЕЛЬ Z7X

1 Двигатель
2 Радиатор
3 Расширительный бачок
4 Радиатор отопителя
5 Газоотделитель

Проходное сечение
А1

‡ 7 мм (перепуск)

А2

‡ 3 мм

Водяной насос

Термостат
Пробка отверстия для удаления воздуха

Термостатический выключатель

Контрольное давление для клапана расширительного
бачка равно 1,2 бар (клапан коричневого цвета).

ПОДВЕСКА ДВИГАТЕЛЯ

Маятниковая подвеска

19-10

19

ДВИГАТЕЛИ ВСЕХ ТИПОВ

ОПИСАНИЕ

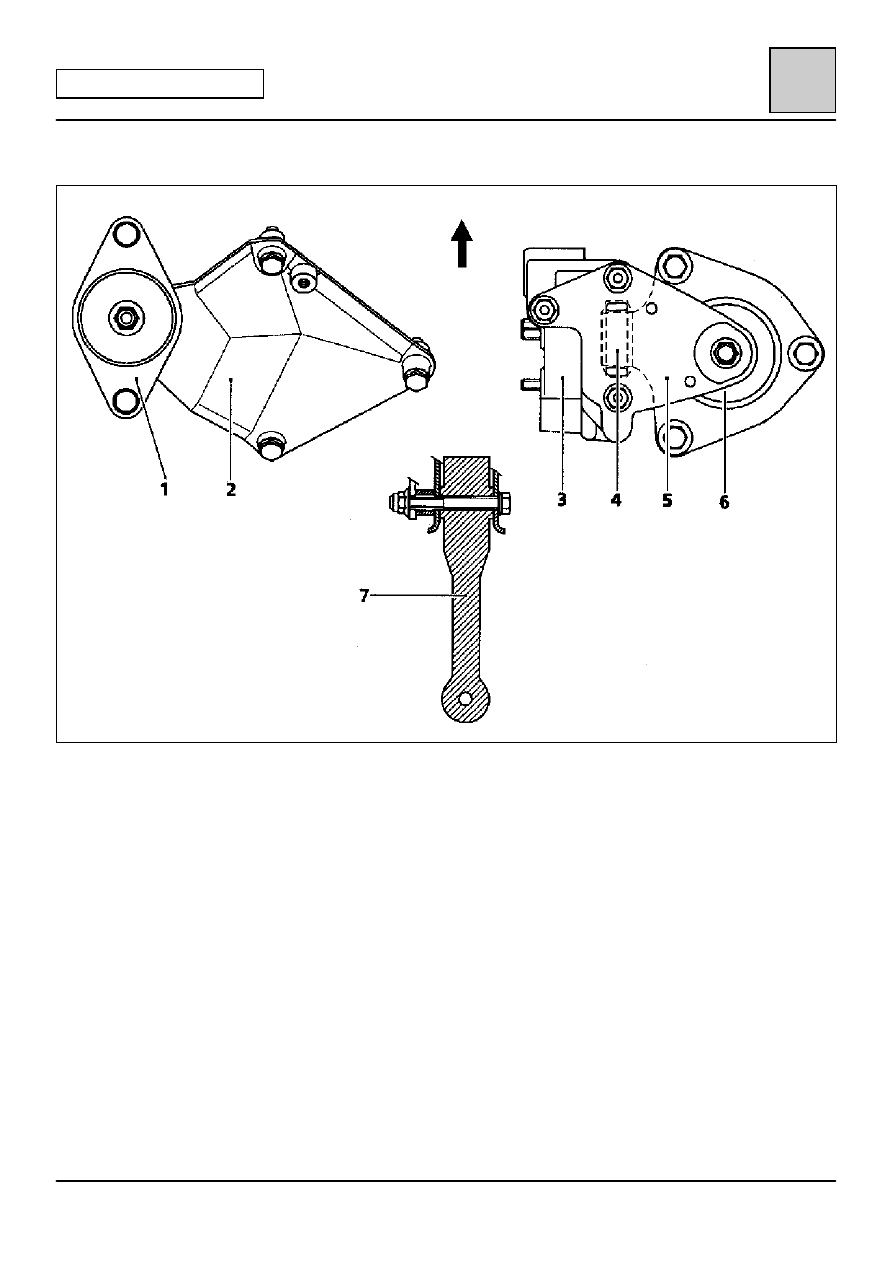

96 672 R

1 Подушка передней левой маятниковой подвески
2 Кронштейн маятниковой подвески, крепящийся к коробке передач
3 Кронштейн маятниковой подвески, крепящийся к головке блока цилиндров
4 Ограничитель продольного хода
5 Верхний элемент кронштейна маятниковой подвески
6 Подушка передней правой маятниковой подвески
7 Реактивная тяга

УСТРОЙСТВО

Двигатель подвешен на двух подушках (1 и 6). Поглощение момента в продольном направлении
обеспечивается:

– в нижней части силового агрегата — реактивной тягой (7),
– в верхней части силового агрегата — ограничителем хода (4).

ПРИМЕЧАНИЕ: во избежание повреждения подушек маятниковой подвески не допускайте, чтобы угол
отклонения от вертикали превышал 20

q.

ПЕРЕД

ПОДВЕСКА ДВИГАТЕЛЯ

Маятниковая подвеска

19-11

19

ДВИГАТЕЛИ ВСЕХ ТИПОВ

РЕГУЛИРОВКА ОГРАНИЧИТЕЛЯ
ПРОДОЛЬНОГО ХОДА

(После снятия этой детали, указанной в описании
на предыдущей странице под № 4).

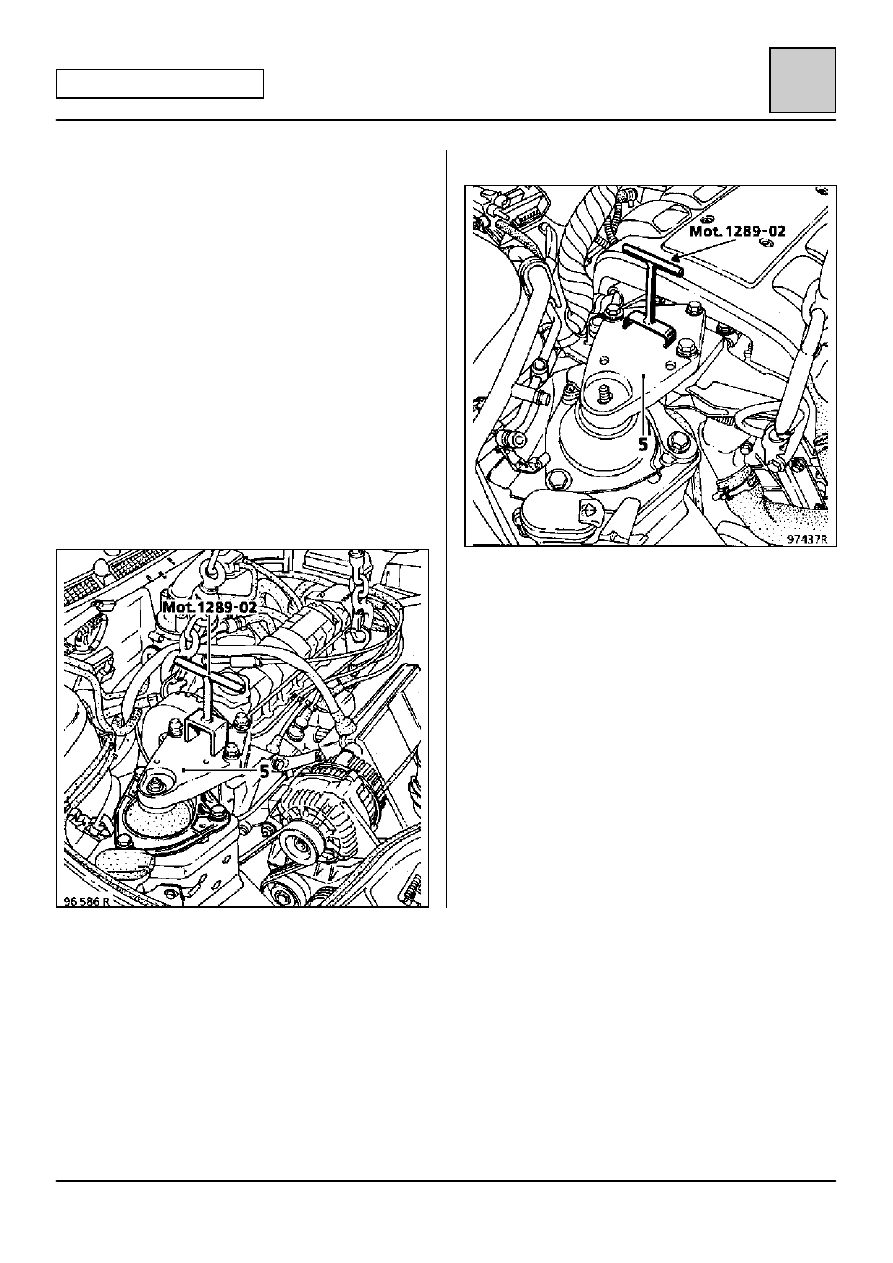

Подвесьте силовой агрегат в составе двигателя и
коробки передач на тали SEFAC 689.

Отпустите винт крепления ограничителя (4).

Вставьте вилку центрирования ограничителя
(Mot. 1289-02) в отверстия в верхнем элементе
кронштейна маятниковой подвески (5).

Законтрите винты крепления ограничителя с
установленным моментом.

Уберите таль SEFAC 689.

ДВИГАТЕЛИ F

(ДВИГАТЕЛЬ Z)

ПРИМЕЧАНИЕ: эта операция может выполняться
только в том случае, если кронштейн и подушка
маятниковой подвески коробки передач, а также
реактивная тяга находятся на месте и винты их
крепления затянуты с установленным моментом.

ПОДВЕСКА ДВИГАТЕЛЯ

Маятниковая подвеска

19-12

19

ДВИГАТЕЛЬ F

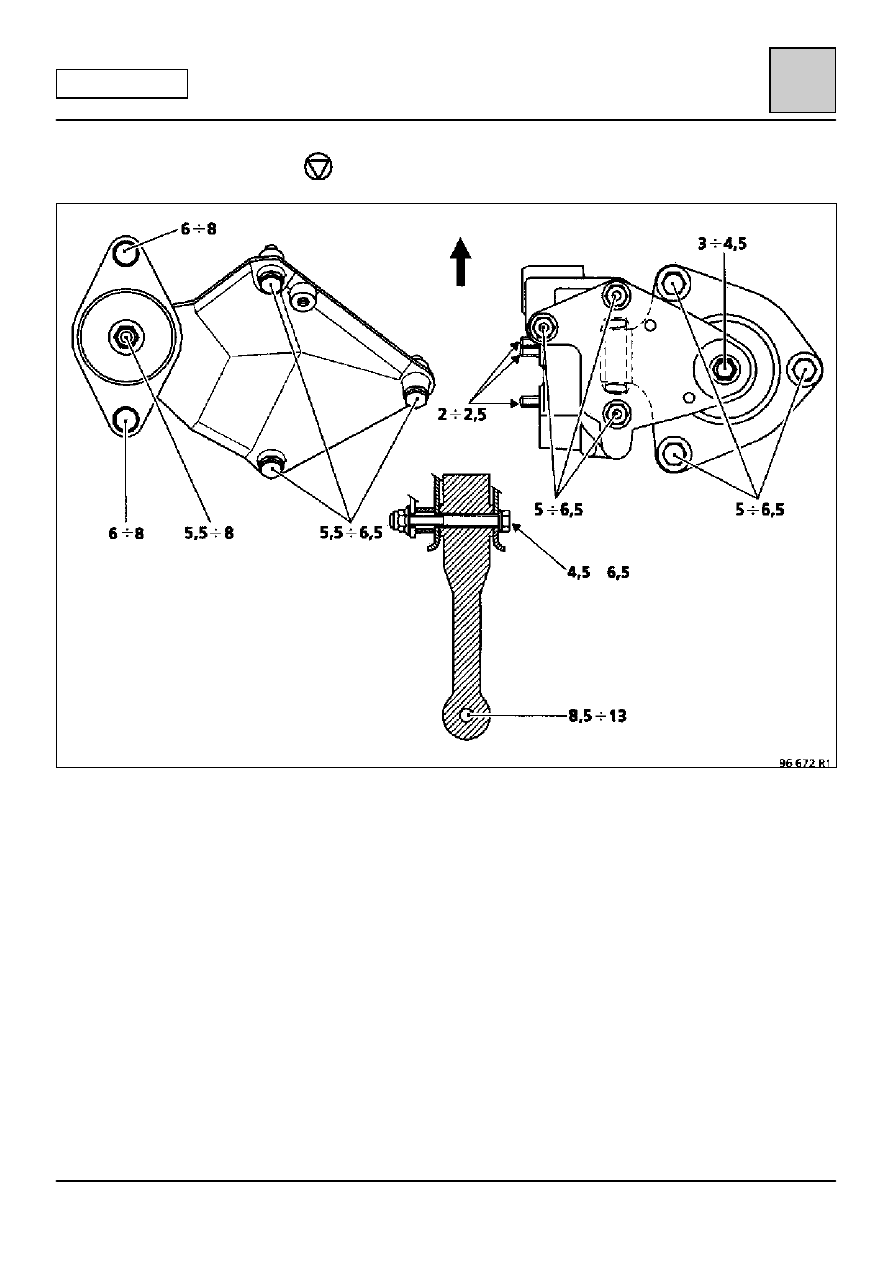

МОМЕНТЫ ЗАТЯЖКИ (даН

˜˜˜˜м)

ПЕРЕД
