ПУСК И ЗАРЯДКА
Генератор переменного тока
16-8
16
НАТЯЖЕНИЕ РЕМНЯ

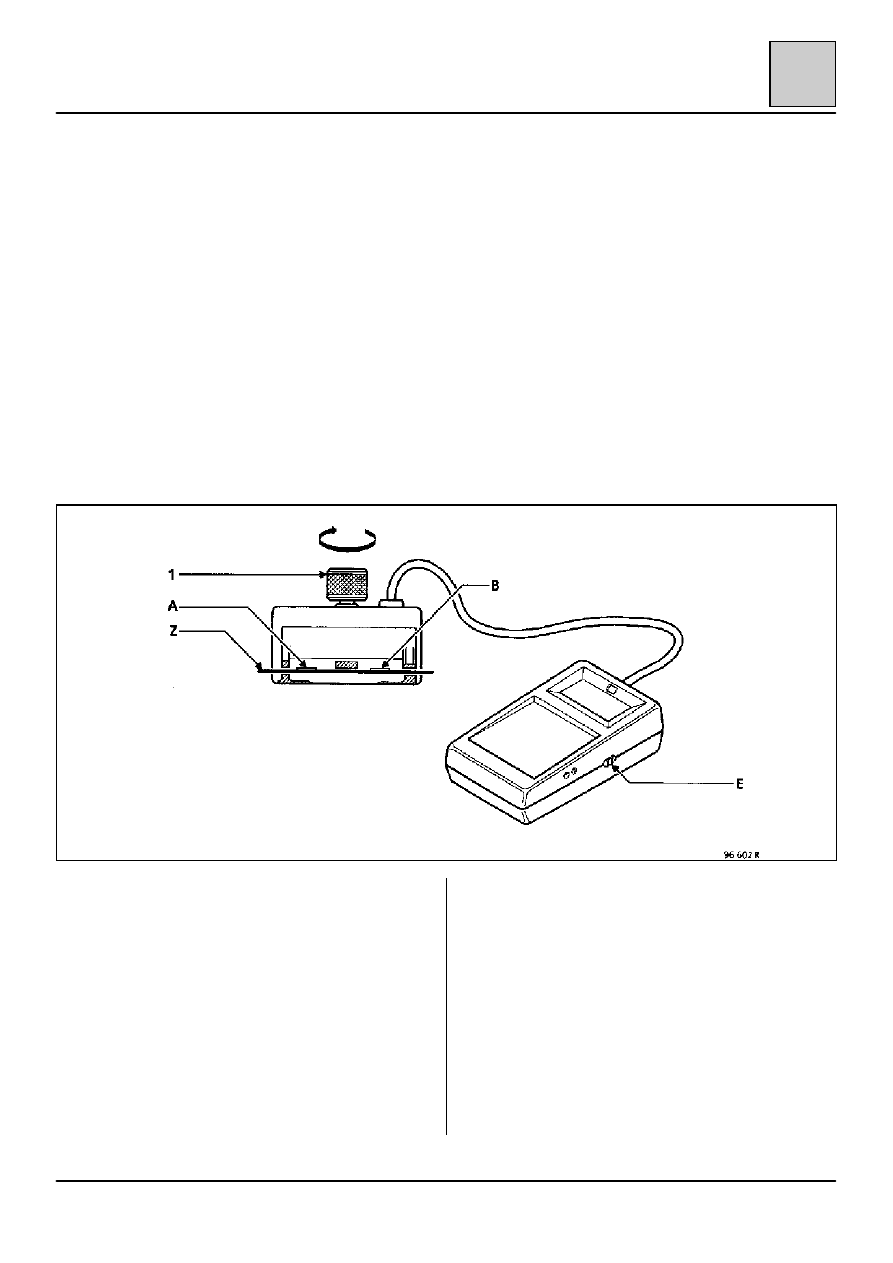

Тарирование прибора
Включите прибор (кнопка Е).
Вставьте эталонную упругую пластину (Z) в датчик, как показано на рисунке (выгравированные на пластине
контрольные значения должны быть сверху, (А) среднее значение, (В) максимальное значение).
Затягивайте прижимной маховичок (1) до третьего щелчка.
Проверьте, что бы на дисплее отображалось значение X, находящееся между значениями (А и В)
(А
d X d В).
Примечание: Возможно, что для получения требуемого значения потребуется выполнить несколько
предварительных испытаний.
В случае неправильного результата после нескольких испытаний свяжитесь с SEEM.
ВНИМАНИЕ: Каждый прибор имеет свою незаменяемую эталонную упругую пластину.
1 Рифленый маховичок (прижимной)
А
В
Z Эталонная пластина
SEEM
Lot n
q 1 — ZAC DE St ESTEVE
F — 06640 SAINT JEANNET
Тел.
92.12.04.80
Факс
92.12.04.66
Телекс
970 877 F
ОБЩИЕ УКАЗАНИЯ:
– Не устанавливайте повторно снятый ремень,
замените его на новый.
– Не подтягивайте ремень, значение натяжения
которого находится между установочным
значением и минимальным рабочим
значением.
– Если при проверке значение натяжения будет
ниже минимального допустимого натяжения,
замените ремень.
Контрольные значения эталонной
пластины
ПУСК И ЗАРЯДКА
Генератор переменного тока
16-9
16
ДВИГАТЕЛЬ F(E)
НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
Mot. 1273
Прибор для контроля натяжения ремня
ИНСТРУКЦИЯ ПО НАТЯЖЕНИЮ РЕМНЯ
На холодном двигателе (имеющем температуру
окружающего воздуха) установите новый ремень.
Установите датчик прибора Mot. 1273 в
указанном месте (
o).
Вращайте рифленый маховичок датчика до
третьего щелчка.
Натяните ремень до отображения на дисплее
прибора Mot. 1273 значения установочного
натяжения, указанного ниже.
Застопорите натяжной ролик, выполните
измерение, отрегулируйте значение.
Проверните коленчатый вал на три оборота.
Проверьте, чтобы значение натяжения
находилось в пределах между значением
установочного натяжения и значением
минимального рабочего натяжения (такое же
условие должно выполняться при обычной
профилактической проверке натяжения ремня без
его снятия).
Не устанавливайте снятый ремень, замените его
на новый.
Натяжение,
в единицах US
(US = единица
SEEM)
Зубчатый
ремень привода
усилителя
рулевого
управления (F2)
Зубчатый
ремень
привода
кондицио-
нера (F1)
Установочное
натяжение
112
rrrr 6 US
114
rrrr 5 US
Минимальное
допустимое
натяжение
эксплуатации
62 US
62 US

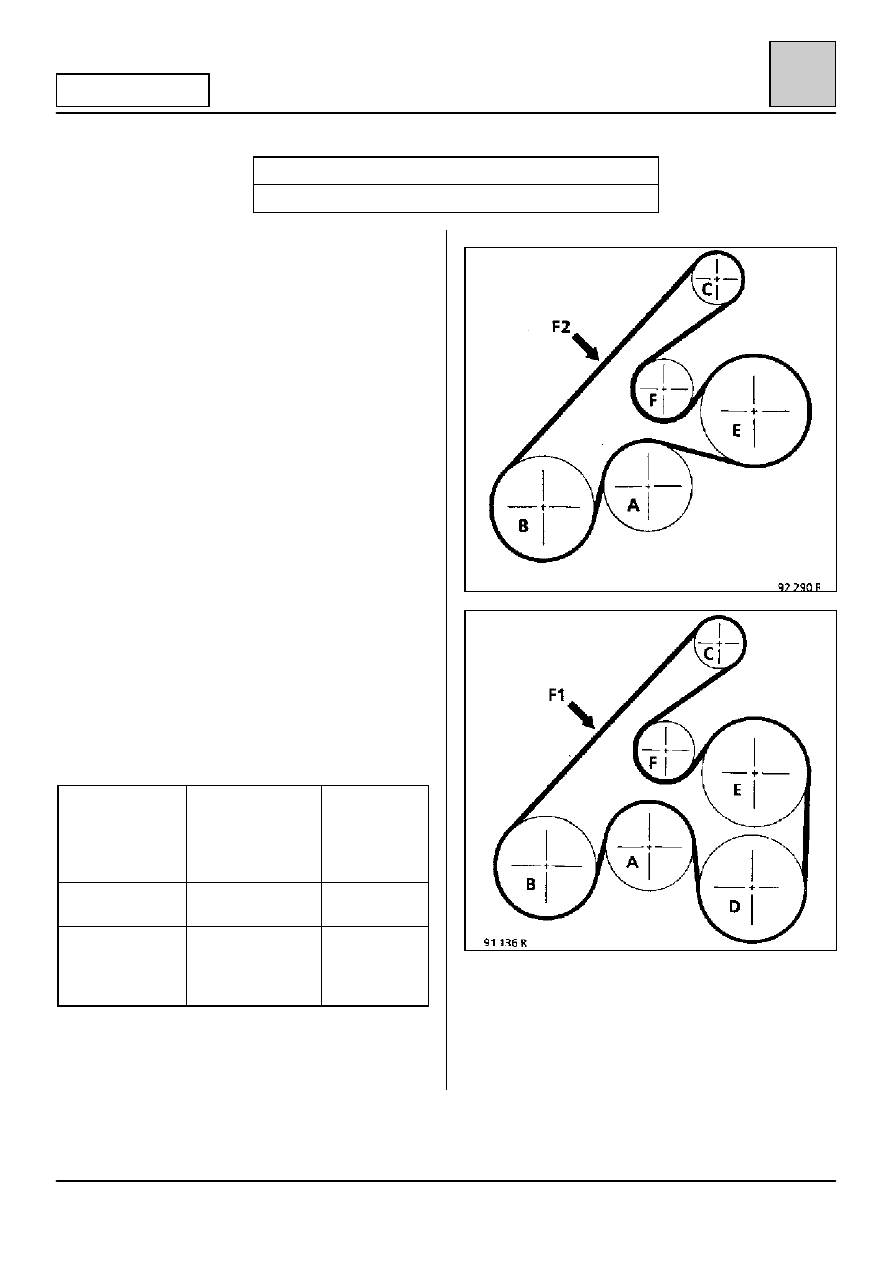

A Водяной насос
B Коленчатый вал
C Генератор переменного тока
D Компрессор кондиционера воздуха
E Насос усилителя рулевого управления
T Натяжной ролик
o Точка проверки натяжения
ПУСК И ЗАРЯДКА
Генератор переменного тока
16-10
16
ДВИГАТЕЛЬ Z
НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
Mot. 1273
Прибор для проверки натяжения ремня
ИНСТРУКЦИЯ ПО НАТЯЖЕНИЮ РЕМНЯ
На холодном двигателе (имеющем температуру окружающего воздуха) установите новый ремень.
Установите датчик прибора Mot. 1273 в указанном месте (
o).
Вращайте рифленый маховичок датчика до третьего щелчка.
Натяните ремень до отображения на дисплее прибора Mot. 1273 значения установочного натяжения,
указанного ниже.
Застопорите натяжной ролик, выполните измерение, отрегулируйте значение.
Проверните коленчатый вал на три оборота.
Проверьте, чтобы значение натяжения находилось в пределах между значением установочного натяжения
и значением минимального рабочего натяжения (такое же условие должно выполняться при обычной
профилактической проверке натяжения ремня без снятия).
Не устанавливайте снятый ремень, замените его на новый.
Натяжение,
в единицах US
(US = единица SEEM)
Зубчатый ремень
привода
кондиционера (С)
Зубчатый ремень
привода генератора
переменного тока (А)
Установочное
натяжение
102
rrrr 6 US
91
rrrr 5 US
Минимальное
допустимое натяжение
эксплуатации
57 US
50 US
ПУСК И ЗАРЯДКА
Генератор переменного тока
16-11
16
ДВИГАТЕЛЬ Z

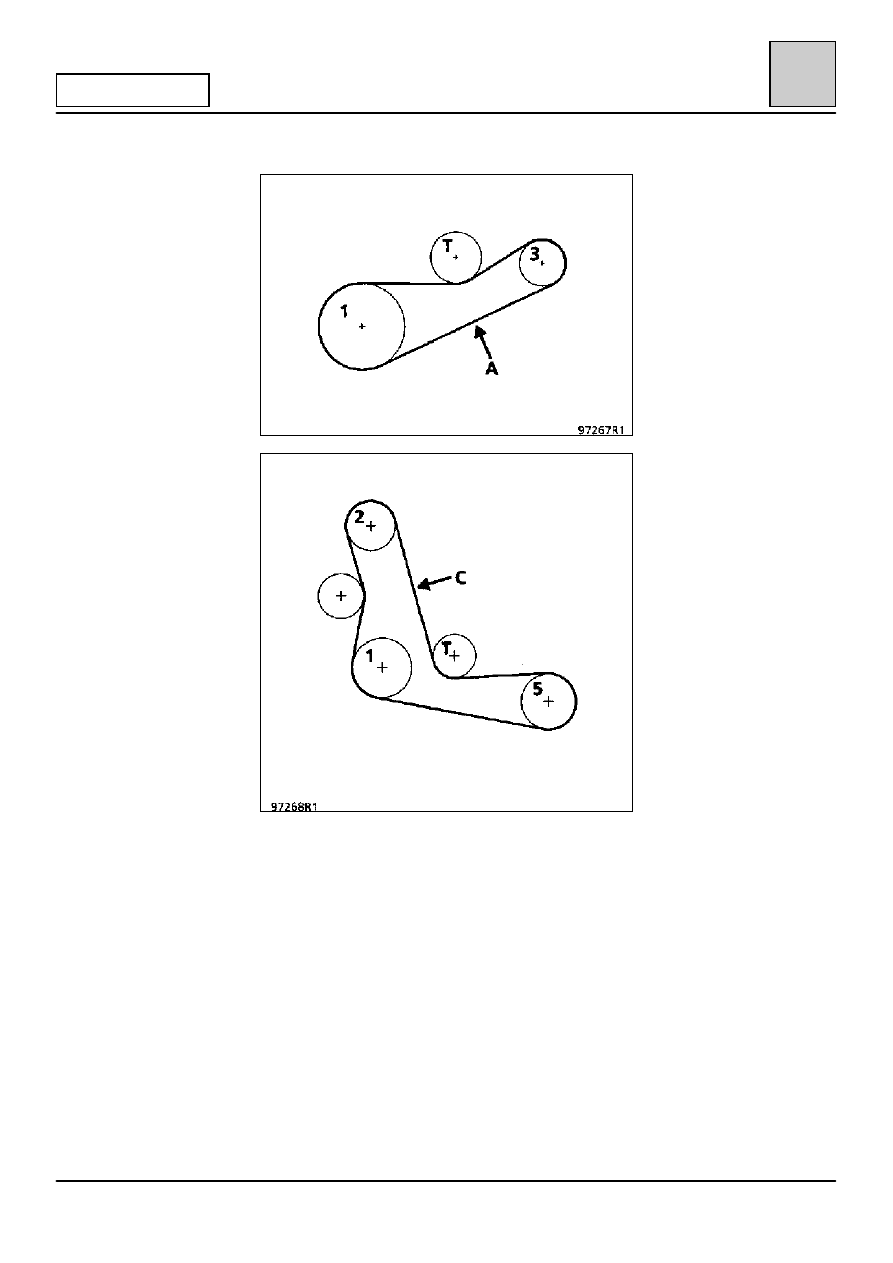

0 Распределительный вал
1 Коленчатый вал
2 Водяной насос
3 Генератор переменного тока
5 Компрессор кондиционера воздуха
T Натяжной ролик
o Точка проверки натяжения
