НАСОСЫ

Насос усилителя рулевого управления

13-30

13

ЗАМЕНА ШКИВА

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Dir. 1083

Dir. 1308

Набор инструментов для установки шкива
или ступицы насоса усилителя рулевого
управления
Съемник шкива

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

FACOM U53T

Съемник

NAUDER

Инструмент для установки шкива или
ступицу насоса усилителя рулевого
управления

При замене насоса усилителя рулевого управ-
ления следует иметь ввиду, что склад запасных
частей (M.P.R.) поставляет насосы без шкива.
Поэтому его необходимо снять для последующей
установки на новом насосе (в автомобилях с
двигателем Z) или извлечь ступицу (в
автомобилях с двигателем F).

ДВИГАТЕЛЬ F

СНЯТИЕ (ступицы)

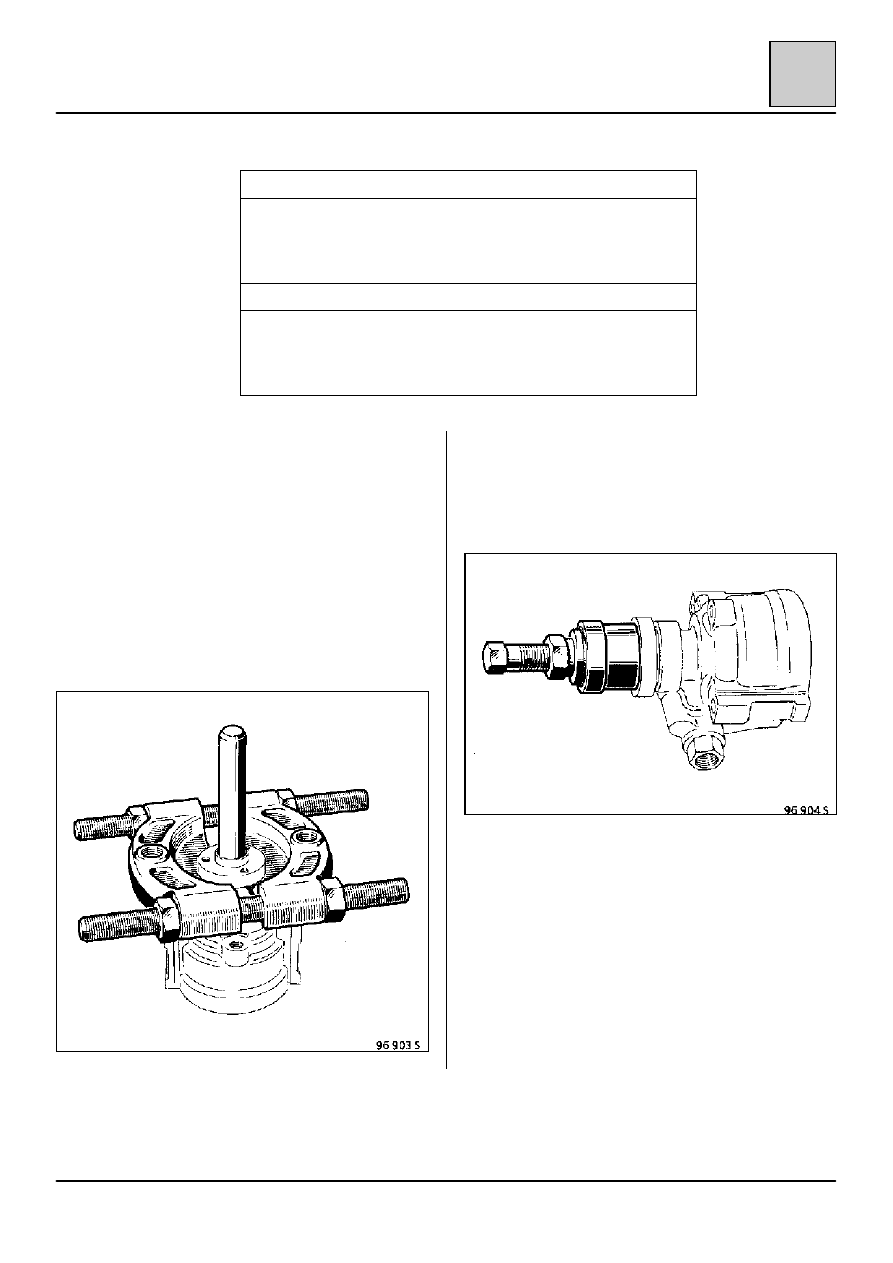

Используйте пресс со съемником типа FACOM
U53T.

УСТАНОВКА

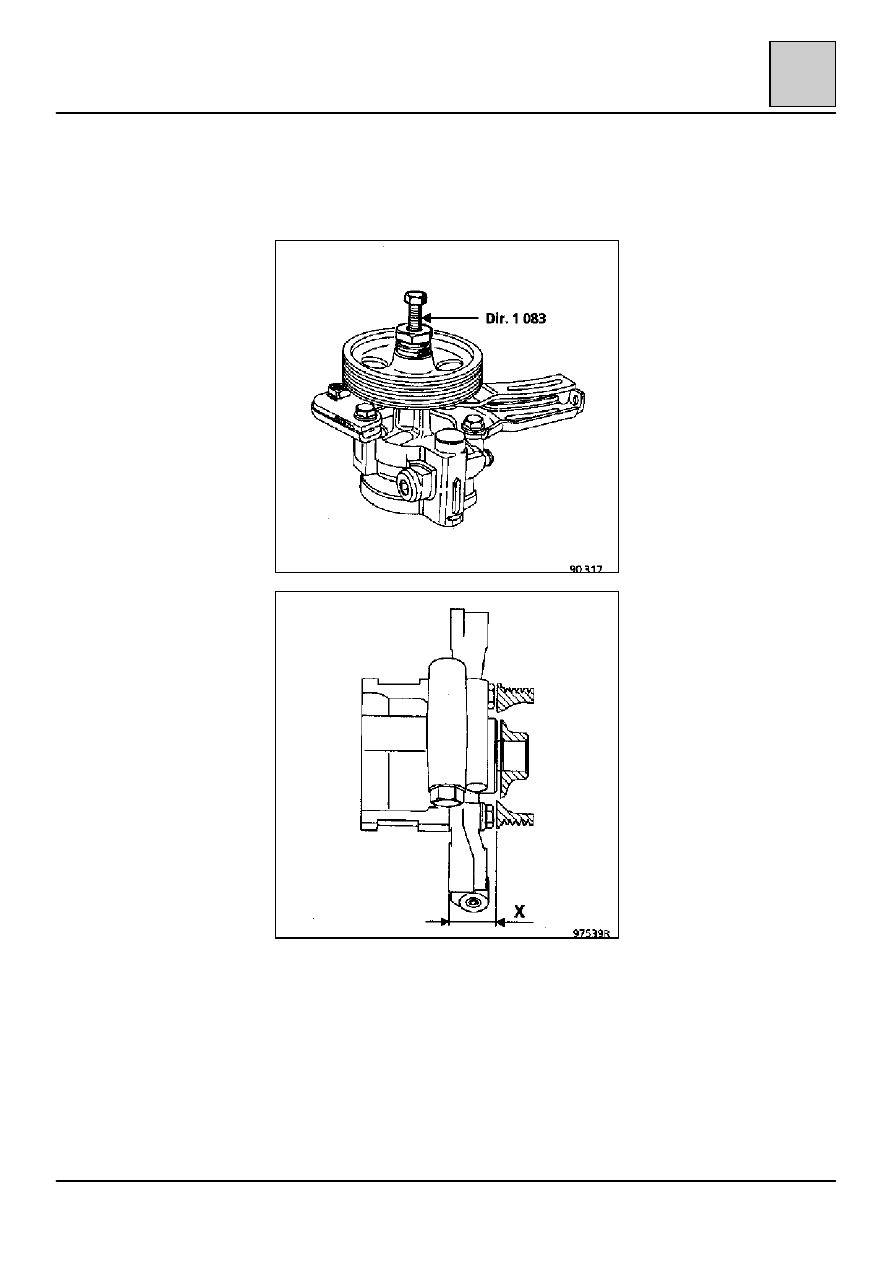

Вставьте ступицу с натягом с помощью
инструмента Dir. 1083 или инструмента NAUDER
(см. пособие ОБОРУДОВАНИЕ) до получения
размера X = 40,6 мм.

НАСОСЫ

Насос усилителя рулевого управления

13-31

13

ДВИГАТЕЛЬ Z

СНЯТИЕ (шкив)

Для снятия шкива используйте съемник Dir. 1308.

УСТАНОВКА

ПРИМЕЧАНИЕ: прежде чем установить шкив,
необходимо установить кронштейн насоса (1).

НАСОСЫ

Насос усилителя рулевого управления

13-32

13

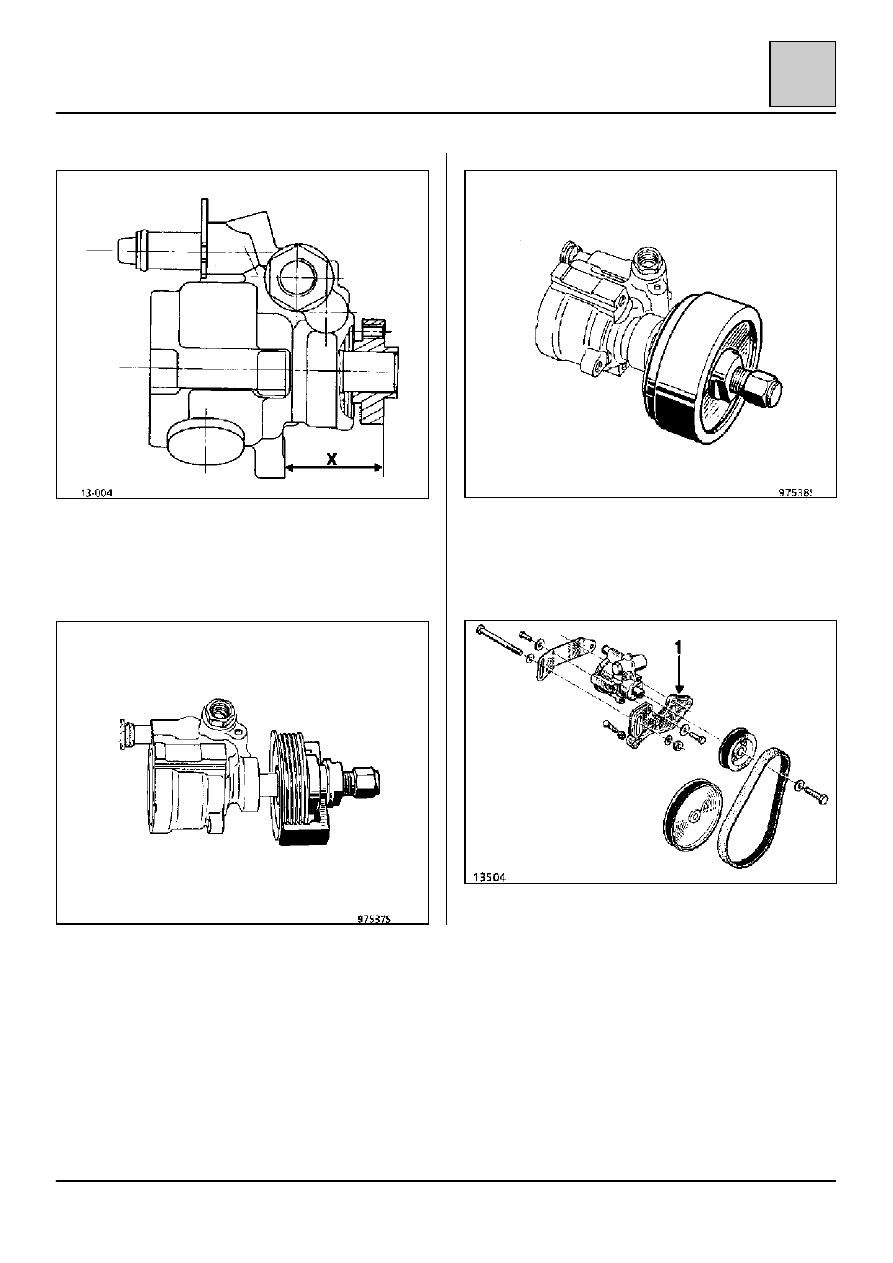

Установите с натягом шкив с помощью
инструмента Dir. 1083 или инструмента
NAUDER (см. пособие ОБОРУДОВАНИЕ) до
получения размера X = 30,8 мм.

НАСОСЫ

Насос усилителя рулевого управления

13-33

13

ЗАПРАВКА СИСТЕМЫ

Марка применяемого масла:

– ELF RENAULT MATIC D2 или
– MOBIL ATF 220.

ЕМКОСТЬ

– 1,1 л, двойной бачок.

Заправка системы

Заполните бачок маслом (на 3/4) через воронку,
снабженную фильтром 15/100 для
предотвращения попадания в бачок грязи.

Запустите двигатель и плавно поворачивайте
руль от упора до упора.

Долейте масло до уровня и проверьте
герметичность системы.

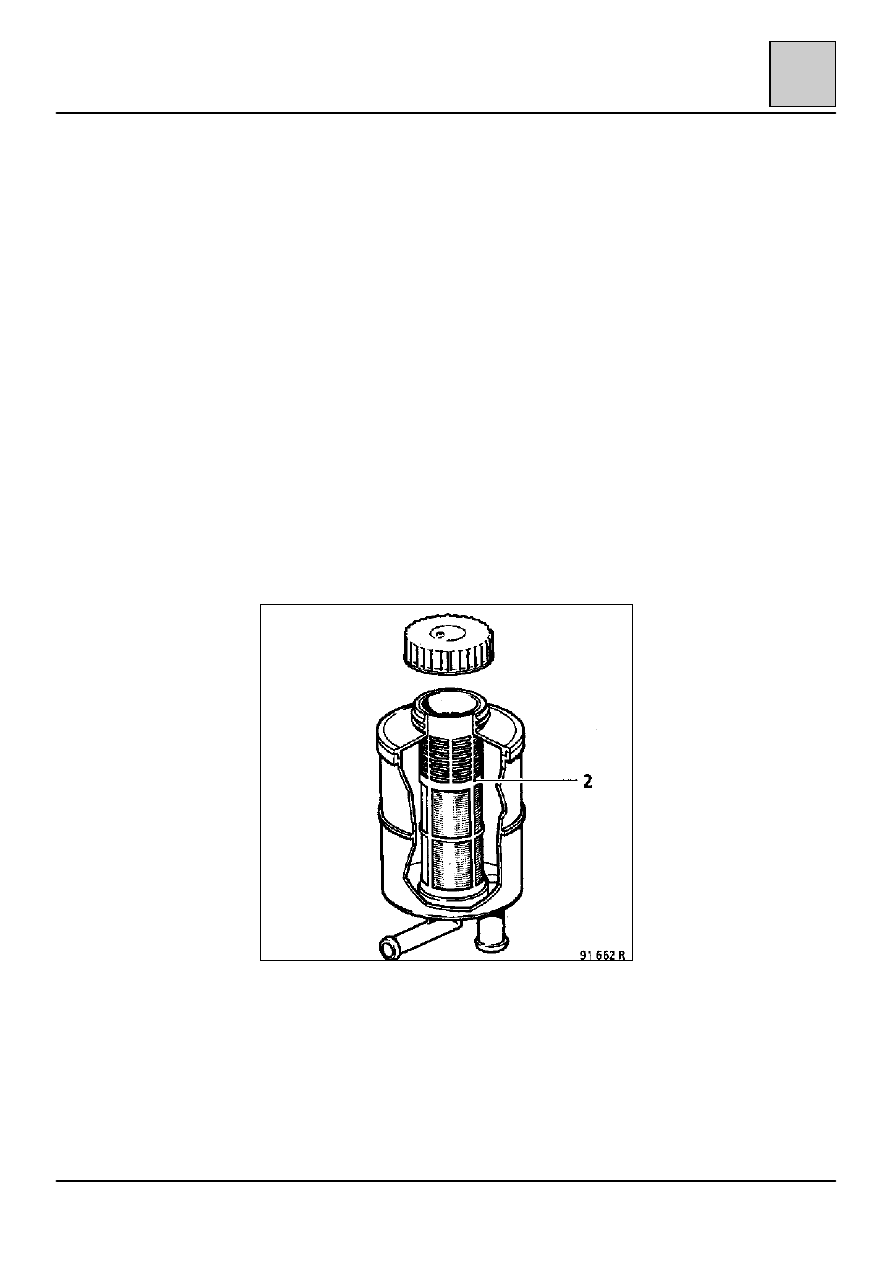

ДВОЙНОЙ БАЧОК

Масло должно быть видно на
высоте пластины (2) фильтра.
