Быть на буксире или буксировать

 163

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

БУКсировКА

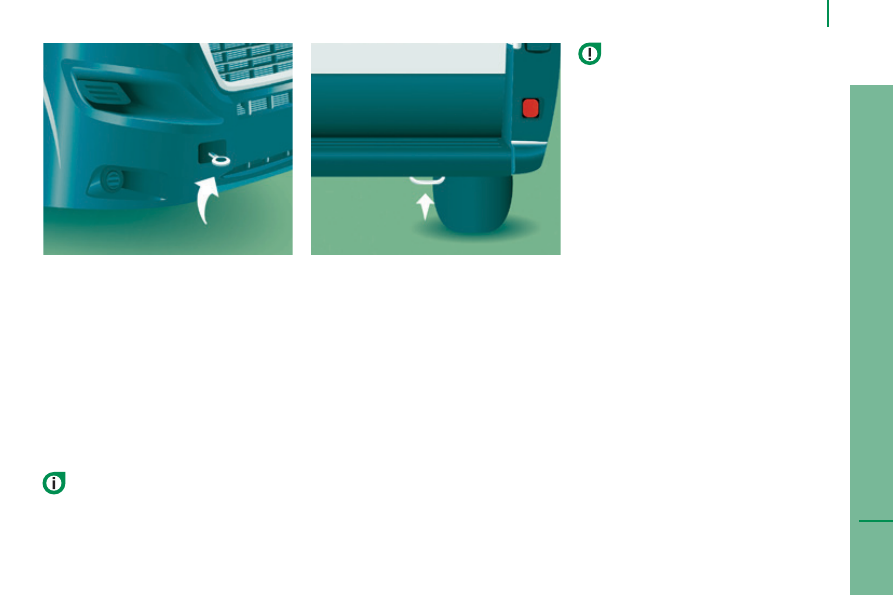

Буксировка вашего автомобиля

Съемное буксирное кольцо хранится в

коробке с инструментами под сиденьем

переднего пассажира.
Снимите заглушку плоским концом какого-

либо инструмента.
Вверните буксирное кольцо до упора.
Прицепите сертифицированную штангу

для буксировки к буксирному кольцу.
Переведите рычаг переключения передач

в нейтральное положение.

взятие на буксир другого

автомобиля

Несъемное кольцо для взятия на буксир

расположено справа под бампером.
Прицепите сертифицированную штангу

для буксировки к несъемному кольцу.

Несоблюдение этого требования

может вывести из строя элементы

тормозной системы, обеспечивающие

притормаживание автомобиля в момент

пуска двигателя.

общие рекомендации

Соблюдайте действующие в Вашей

стране правила.
Убедитесь, что масса буксирующего

автомобиля больше массы буксируемого.
Водитель должен оставаться за

рулем буксируемого автомобиля и

иметь действующее водительское

удостоверение.
Для буксировки автомобиля используйте

только сертифицированную жесткую

штангу; тросы, канаты и лямки

категорически запрещены.
Буксирующий автомобиль должен

начинать движение плавно.
При буксировке с остановленным

двигателем усилители тормозной системы

и рулевого управления не работают.
Необходимо вызвать специалиста с

эвакуатором в следующих случаях:
-  автомобиль вышел из строя

на автостраде или скоростной

автомагистрали,

-  эвакуируется полноприводный

автомобиль,

-  не включается нейтральная передача,

рулевая колонка не снимается

с блокировки, не отпускается

стояночный тормоз,

-  требуется эвакуация автомобиля с

опорой только на два колеса,

-  нет в наличии сертифицированной

буксирной штанги и др.

Принадлежности для перевозки грузов и багажа

 164

ТЯГово-сЦеПНое УсТроЙсТво с

БЫсТросъеМНоЙ ШАровоЙ оПороЙ
описание

Монтаж и демонтаж шара тягово-сцепного

устройства производится легко и быстро

без всякого инструмента.

Сведения о максимальной нагрузке

на тягово-сцепное устройство см. в

рубрике "Технические характеристики -

Массы".
О безопасном вождении автомобиля с

тягово-сцепным устройством читайте в

рубрике "Дополнительное оборудование -

Буксировка прицепа".

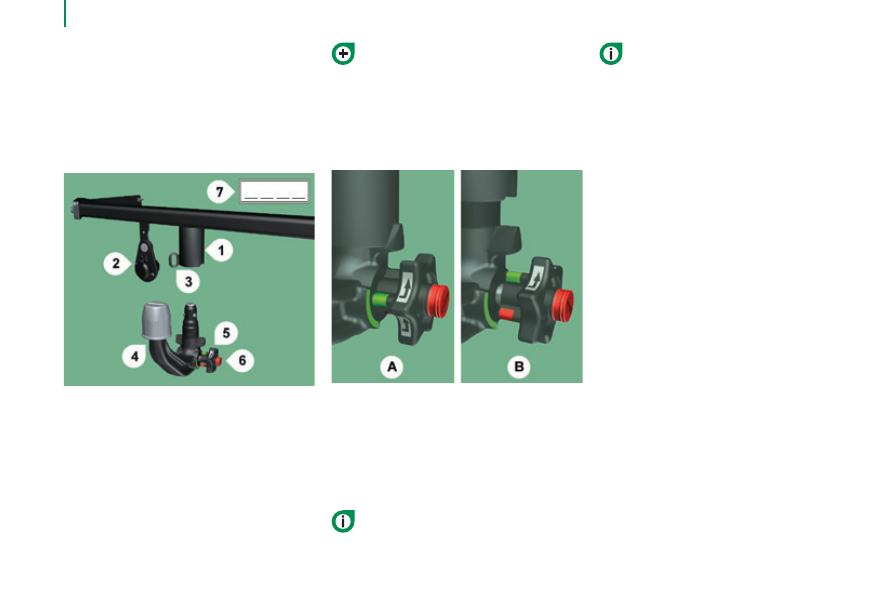

1.

  Кронштейн фиксатора.

2.

  Разъем для подключения

электрожгута прицепа.

3.

  Страховочное кольцо.

4.

  Съемный шар.

5.

  Рычажок механизма запирания /

отпирания.

6.

  Замочная скважина.

7.

  Этикетка для записи артикула ключа.

A.



в замкнутом положении: рычажок

механизма запирания контактирует с

шаром (без зазора).

B.  в незамкнутом положении: рычажок

механизма запирания не контактирует

с шаром (зазор около 5 мм).

Проверка перед использованием ТсУ
Убедитесь, что шаровая опора

надежно закреплена, а также:
-  зеленая метка рычажка механизма запирания

совпадает с зеленой меткой на шаре,

-  рычажок механизма запирания контактирует с

шаром,

-  замок замкнут и ключ из него извлечен;

рычажок механизма запирания больше не

перемещается,

-  шаровая опора неподвижно сидит на

кронштейне; проверьте это, с силой

попытавшись пошевелить ее рукой.

Меры предосторожности при использовании ТсУ
Никогда не отпирайте замок фаркопа, если к нему

присоединен прицеп или на шаровой опоре установлено

устройство для перевозки грузов и предметов.
Никогда не превышайте максимально допустимую массу

груженого автомобиля (МДМГА), прицепа и суммарную

максимальную массу автопоезда (РММА).

Соблюдайте правила страны, по

которой вы проезжаете.

После использования ТсУ
При совершении поездок без прицепа или

устройств для перевозки грузов шаровую

опору следует снять, а ее кожух убрать

на кронштейн. Это необходимо для того,

чтобы фаркоп не закрывал номерной знак

и световые приборы.

 165

Принадлежности для перевозки грузов и багажа

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

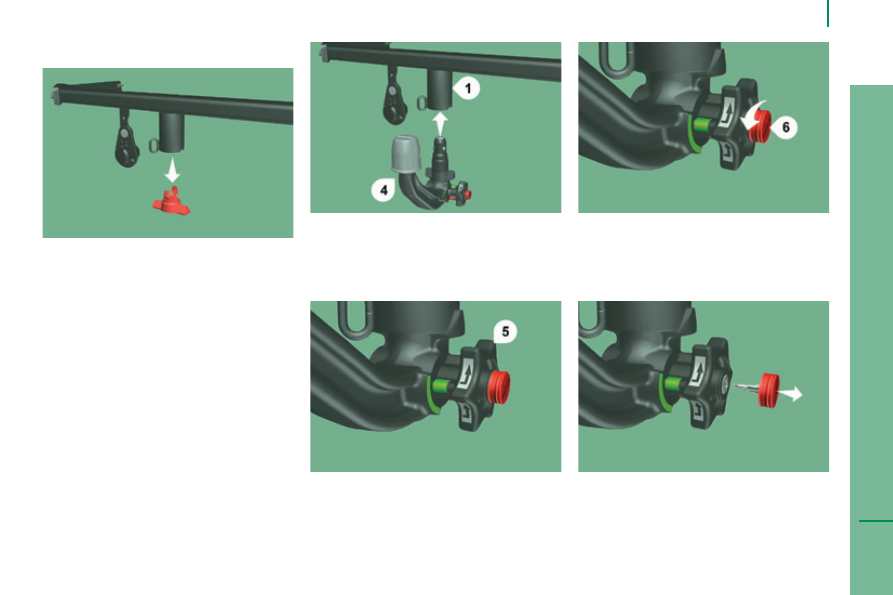

Монтаж шаровой опоры фаркопа

Снимите с кронштейна шаровой опоры

защитный кожух, расположенный под

задним бампером.

Вставьте конец шаровой опоры 4 в

кронштейн 1 и подтолкните кверху;

при этом фиксация произойдет

автоматически.

Убедитесь, что механизм надежно

зафиксирован (находится в положении A).
Замкните ключом замок 6.

Рычажок механизма запирания 5

повернется против часовой стрелки на

четверть оборота; держите при этом руку

подальше.

Никогда не оставляйте ключ в замке.

Если замок открыт, ключ из него извлечь

невозможно.
Наденьте на замок колпачок.

Принадлежности для перевозки грузов и багажа

 166

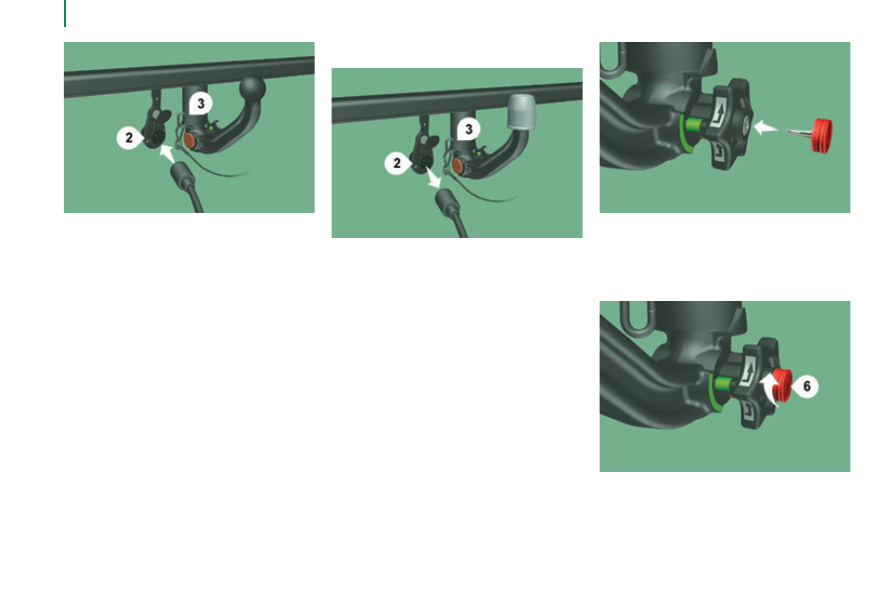

снятие шаровой опоры фаркопа

Отключите электрожгут прицепа от

разъема 2 кронштейна.
Отцепите трос, жестко связанный с

прицепом, от страховочного кольца 3

кронштейна.
Открепите прицеп от шаровой опоры

фаркопа.
Наденьте защитный кожух на шаровую

опору.

Снимите защитный кожух с шаровой

опоры фаркопа.
Закрепите прицеп на шаровой опоре

фаркопа.
Зацепите трос, жестко связанный с

прицепом, за страховочное кольцо 3

кронштейна.
Подключите электрожгут прицепа к

разъему 2 кронштейна.

Снимите колпачок с замка и наденьте его

на головку ключа.
Вставьте ключ в замочную скважину 6.

Отомкните замок ключом.
