Разряженная аккумуляторная батарея

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

доступ к аккумуляторной батарее

Отверните 6 винтов крепления крышки.
Поднимите или снимите и уберите

крышку.
Опустите рычажок 1, чтобы развести

клеммы.
Снимите клемму 2 с отрицательного

вывода батареи (-).

Автомобильные аккумуляторные батареи

содержат вредные вещества - серную

кислоту и свинец. Их следует снимать с

эксплуатации в соответствии с действующими

правилами и ни в коем случае не смешивать с

бытовыми отходами.
Отслужившие элементы питания и

аккумуляторные батареи следует сдавать на

специализированные пункты сбора таких отходов.

Зарядку АКБ следует проводить

в хорошо проветриваемом месте

вдали от источников открытого огня

или возможного искрения во избежание

взрыва или возгорания.
Запрещается заряжать замерзшую

батарею: во избежание взрыва, ей

необходимо дать согреться. Если батарея

замерзла, то перед тем, как поставить

ее на зарядку, ее необходимо показать

специалисту для проверки целости

внутренних элементов и отсутствия

трещин в корпусе, через которые может

протечь токсичный и вызывающий

коррозию электролит.
Поставьте батарею на медленную зарядку

малым током примерно на 24 часа, но не

более, чтобы не повредить ее.

Перед тем, как отсоединить клеммы

проводов от выводов батареи выждите

2 минуты после выключения зажигания.
Запрещено отсоединять провода от

батареи при работающем двигателе.
При зарядке батареи следует обязательно

отсоединить от нее провода.
Поднимите стекла и закройте все двери

перед тем, как отсоединить батарею.
После присоединения батареи

включите зажигание и выждите

1 минуту перед пуском двигателя,

чтобы инициализировать электронные

системы. В случае нарушений в работе

электрооборудования после установки

АКБ обратитесь в сервисную сеть

PEUGEOT или в специализированный

техцентр

 144

Разряженная аккумуляторная батарея

В данной табличке, особенно

если речь идет о системе "стоп-

старт", указывается, что на автомобиле

используется 12-вольтная свинцово-

кислотная аккумуляторная батарея с

особыми технико-эксплуатационными

характеристиками, и что ее отключение

или замена должны осуществляться только

в условиях сервисной сети PEUGEOT или

специализированного техцентра.

После установки аккумуляторной

батареи на автомобиль в

сервисной сети PEUGEOT или в

специализированном техцентре, система

"стоп-старт" станет активной только

после длительной стоянки автомобиля,

продолжительность которой зависит

от климатических условий и степени

заряженности АКБ (около 8 часов).

 Если автомобиль не эксплуатируется

более одного месяца, рекомендуется

отсоединить провод от

отрицательного вывода (-) батареи.

Порядок зарядки аккумуляторной батареи

приведен здесь только для сведения.

В тех случаях, когда аккумуляторная

батарея была отключена на длительный

срок, может оказаться необходимым

осуществить повторную инициализацию

или настройку некоторых систем:
-  параметры индикации дисплея

(календарь, часы, язык сообщений,

единицы измерения расстояния и

температуры),

-  частотные настройки радиоприемника,
-  центральный замок.
Часть настроек может исчезнуть совсем,

поэтому для их восстановления вам

понадобится обратиться в сервисную сеть

PEUGEOT.
При наличии на автомобиле

хронотахографа или охранной системы,

рекомендуется отсоединить провод

от отрицательного вывода батареи (-),

расположенной под полом в кабине

слева, если автомобиль не будет

использоваться более 5 суток.

Сгоревший предохранитель

 145

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

Три блока предохранителей расположены в

панели приборов с левой стороны, в стойке

с правой стороны и в моторном отсеке.
Здесь приведены только те предохранители,

которые владелец автомобиля может

заменить самостоятельно. По поводу

замены остальных следует обращаться

в сервисную сеть PEUGEOT или в

специализированный техцентр.

снятие и установка предохранителя

Перед заменой сгоревшего

предохранителя необходимо выяснить

и устранить причину неисправности.

Номера предохранителей нанесены на

панели блока предохранителей.
всегда заменяйте сгоревший

электрический предохранитель

предохранителем того же номинала

ЗАМеНА ЭлеКТриЧесКоГо

ПредоХрАНиТелЯ

Компания PEUGEOT не несет

ответственности за неисправности

вашего автомобиля, вызванные

установкой дополнительного

электрооборудования, не изготовленного

или не рекомендованного к

использованию торгово-сервисной

сетью PEUGEOT, либо установленного

с нарушением ее инструкций.

В особенности это относится к

подключенному электрооборудованию,

потребляющему в сумме ток более 10 мА.

исправный

Неисправный

Вниманию механиков станций

технического обслуживания: все сведения

о предохранителях и реле можно получить в

фирменной сети PEUGEOT в справочнике по

"Методам проведения ремонта".

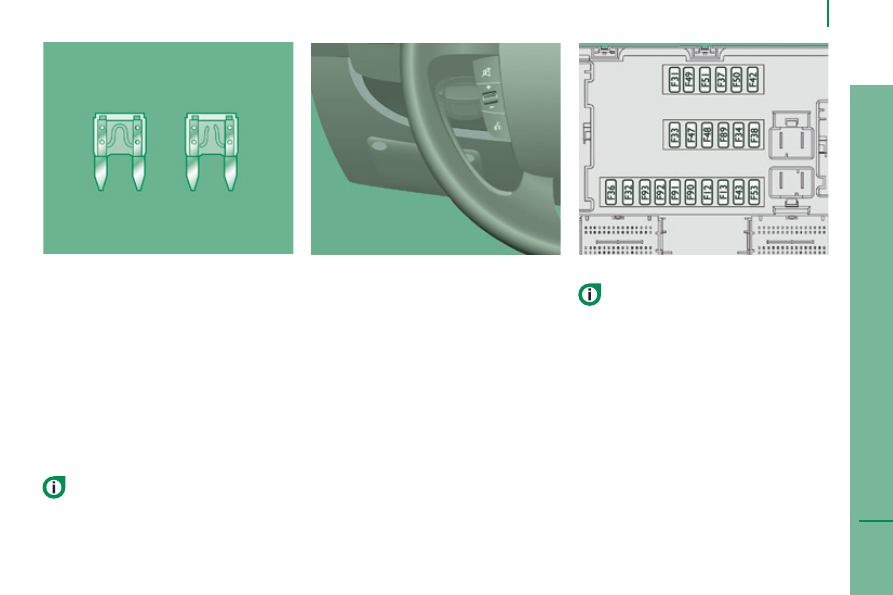

Блок предохранителей в панели

приборов с левой стороны

Отверните винты и опустите блок, чтобы

открыть доступ к предохранителям.

Сгоревший предохранитель

 146

Предохранитель Номинальный ток, A

Защищаемая цепь

12

7,5

Фара ближнего света правая

13

7,5

Фара ближнего света левая

31

5

Реле процессора моторного отсека - Реле процессора панели приборов (+ ключ)

32

7,5

Освещение салона (+ АКБ)

33

7,5

Датчик контроля АКБ на версии "стоп-старт" (+ АКБ)

34

7,5

Освещение салона микроавтобуса - Фонари аварийной сигнализации

36

10

Автомагнитола - Управление кондиционером - Охранная сигнализация - Хронотахограф - Процессор

выключателя АКБ - Программатор дополнительного подогрева (+ АКБ)

37

7,5

Выключатель фонарей стоп-сигнала - Третий стоп-сигнал - Панель приборов (+ ключ)

38

20

Центральный замок (+ АКБ)

42

5

Микропроцессор и датчик ABS - Датчик ASR - Датчик CDS - Выключатель фонарей стоп-сигнала

43

20

Двигатель очистителя ветрового стекла (+ ключ)

47

20

Двигатель стеклоподъемника со стороны водителя

48

20

Двигатель стеклоподъемника со стороны пассажира

49

5

Процессор системы помощи при парковке - Автомагнитола - Переключатели на рулевом колесе - Центральная

и боковая панели управления - Дополнительная панель управления - Процессор выключателя АКБ (+ ключ)

50

7,5

Процессор подушек безопасности и преднатяжителей ремней

51

5

Хронотахограф - Процессор усилителя рулевого управления - Кондиционер воздуха - Фонари заднего

хода - Датчик воды в фильтре дизтоплива - Датчик расхода (+ ключ)

53

7,5

Панель приборов (+ АКБ)

89

-

Не используется

90

7,5

Фара дальнего света левая

91

7,5

Фара дальнего света правая

92

7,5

Фара противотуманная левая

93

7,5

Фара противотуманная правая
