Сгоревший предохранитель

 147

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

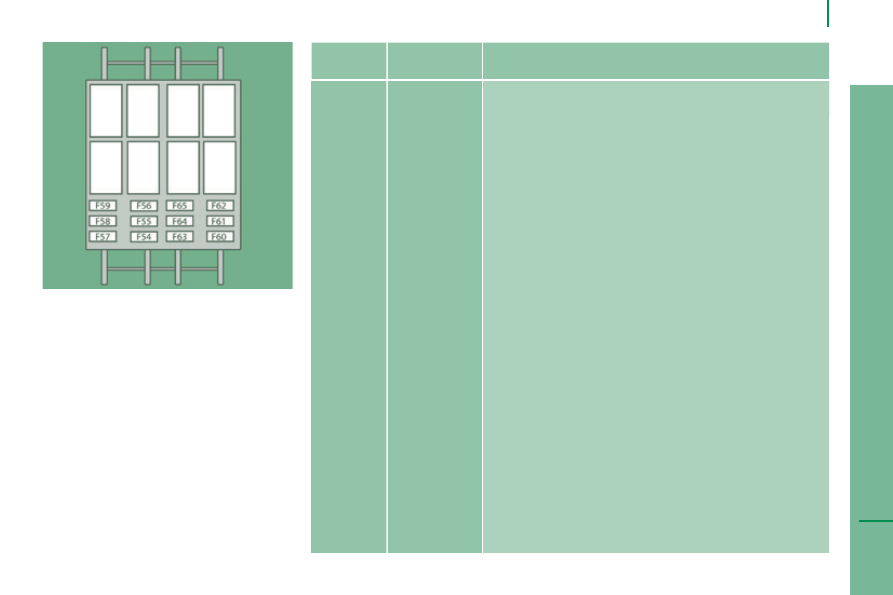

Блок предохранителей в стойке с

правой стороны

Снимите крышку.
После замены предохранителя плотно

закройте крышку.

Предохранитель Номинальный ток, A

Защищаемая цепь

54

-

Не используется

55

15

Обогрев сидений

56

15

Электрическая розетка 12 В для задних пассажиров

57

10

Дополнительный подогрев под сиденьем

58

15

Обогрев заднего левого стекла

59

15

Обогрев заднего правого стекла

60

-

Не используется

61

-

Не используется

62

-

Не используется

63

10

Управление дополнительным подогревом для задних пассажиров

64

-

Не используется

65

30

Вентилятор системы дополнительного подогрева для задних пассажиров

Сгоревший предохранитель

 148

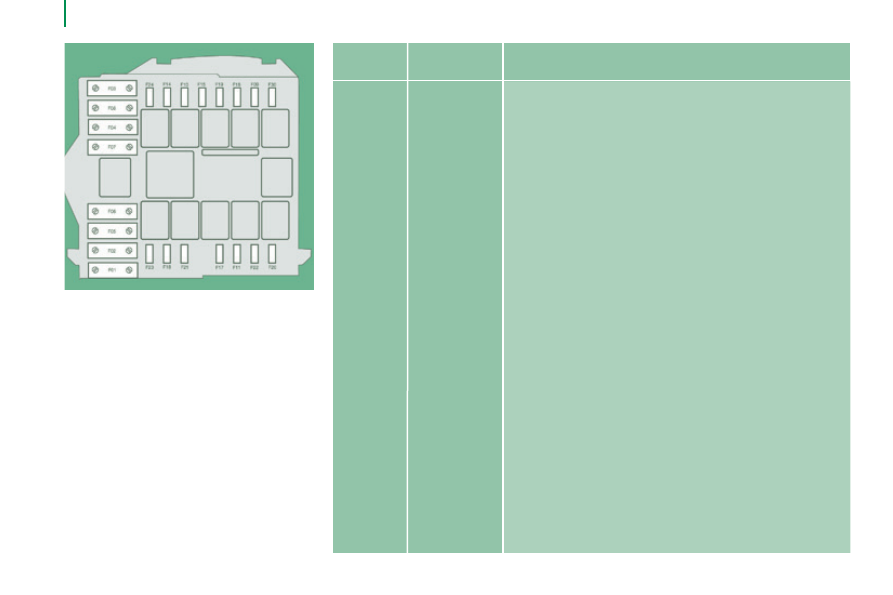

Блок предохранителей в моторном

отсеке

Отверните гайки и опустите блок, чтобы

открыть доступ к предохранителям.
После замены предохранителя плотно

закройте крышку.

Предохранитель Номинальный ток, A

Защищаемая цепь

1

40

Питание насоса системы ABS

2

50

ЭБУ системы предподогрева дизеля

3

30

Контакт замка зажигания - Стартер

4

40

Подогрев дизтоплива

5

20/50

Вентиляция салона с дополнительным

программируемым обогревом (+ АКБ)

6

40/60

Вентилятор салона, максим. скорость (+ АКБ)

7

40/50/60

Вентилятор салона, миним. скорость (+ АКБ)

8

40

Вентилятор салона (+ ключ)

9

15

Задняя розетка 12 В (+ АКБ)

10

15

Звуковой сигнал

11

-

Не используется

14

15

Передняя розетка 12 В (+ АКБ)

15

15

Прикуриватель (+ АКБ)

16

-

Не используется

17

-

Не используется

18

7,5

Процессор двигателя (+ АКБ)

19

7,5

Компрессор кондиционера воздуха

20

30

Насос омывателя стекол/фар

21

15

Питание топливного насоса

22

-

Не используется

23

30

Электромагнитные клапаны системы ABS

24

7,5

Дополнительная панель управления - Складывание

наружных зеркал заднего вида (+ ключ)

30

15

Подогрев наружных зеркал заднего вида

Сгоревшая лампа

 149

С

ЛУЖБ

А БЫС

ТР

ОЙ ПОМОЩИ

8

При смывании грязных пятен мощной

струей воды, не задерживайте ее

на фарах, фонарях и их краях, чтобы

не повредить лаковое покрытие и

уплотнительные прокладки.

ЗАМеНА лАМПЫ

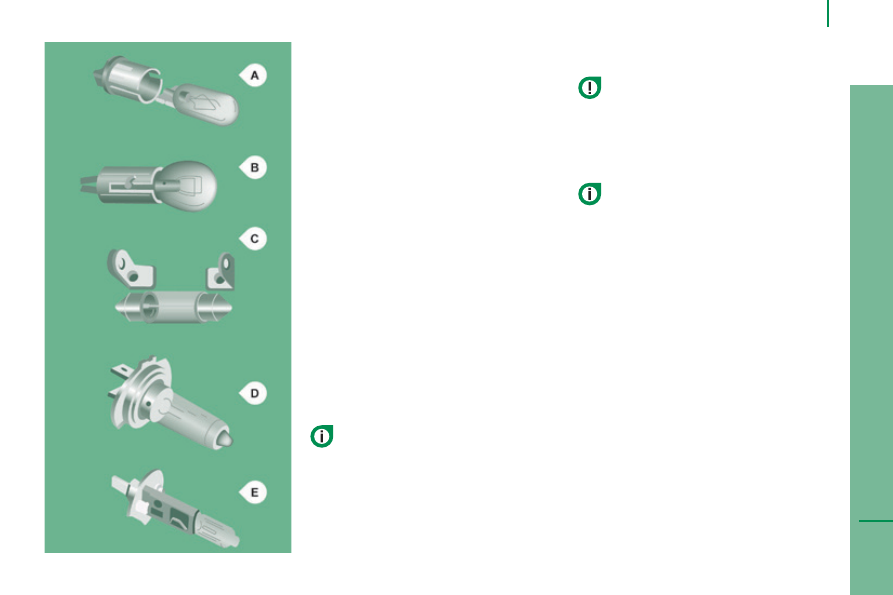

Типы ламп в световых приборах

На вашем автомобиле используются

лампы различных типов и конструкций.
Чтобы их извлечь:
Тип A   Цельностеклянные лампы:

осторожно извлеките ее выводы

из гнезд, поскольку они вставлены

под значительным усилием.

Тип B   лампа с байонетным цоколем:

слегка нажмите на нее и

поверните против часовой

стрелки.

Тип C   лампа с цилиндрической колбой:

разведите контакты в стороны.

Отворачивайте и заворачивайте

винты отверткой, находящейся

в ящике под сиденьем переднего

пассажира.
После замены ламп все операции

производятся в обратном порядке.

Тип D - E

 Галогенная лампа:

снимите пружинную

защелку с патрона.

Вышедшие из строя лампы

заменяйте только такими же

новыми лампами с теми же артикулами и

характеристиками.

Сгоревшая лампа

 150

1 - Фары дальнего света
Тип D, H7 - 55 W
-  Снимите защитный кожух, потянув за

резиновый язычок.

-  Отсоедините электрический разъем.
-  Снимите пружинную защелку, нажав

на средний зажим.

-  Замените лампу, аккуратно совместив

ее цоколь с направляющими пазами

на блоке.

2 - Фары ближнего света
Тип D, H7 - 55 W
-  Снимите защитный кожух, потянув за

резиновый язычок.

-  Отсоедините колодку электрического

разъема.

-  Снимите пружинную защелку, нажав на

средний зажим.

-  Замените лампу, аккуратно совместив ее

цоколь с направляющими пазами на блоке.

Передние световые приборы

3 - Указатели поворотов
Тип A, WY 21W - 21 W
-  Снимите защитный кожух, потянув за

резиновый язычок.

-  Поверните держатель лампы на

четверть оборота против часовой

стрелки.

-  Замените лампу.

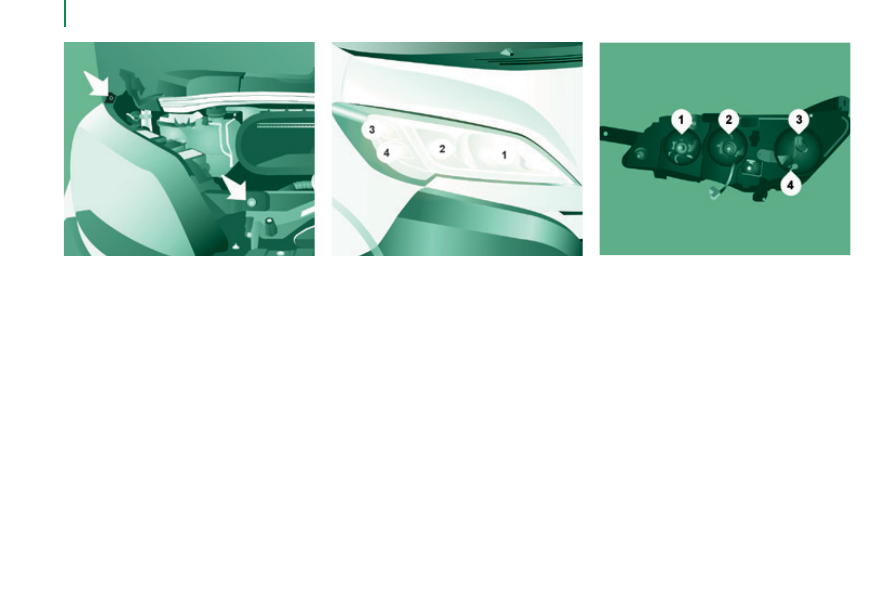

Откройте капот и прочно поставьте его на упор.
Доступ к лампам открывается с тыльной

стороны оптических блоков, для этого нужно

просунуть туда руку.
В случае необходимости, оптический блок

можно извлечь:
-  При наличии (в зависимости от страны

реализации), отодвиньте в сторону

холодостойкую термозащиту из

пенопласта.

-  Отсоедините электрический разъем, сняв

с него кольцо фиксатора.

-  Отверните оба винта крепления

оптического блока.

-  Перемещая оптический блок к середине

автомобиля, снимите его с салазок.

Действуя с левой стороны, помните об

упоре, на котором стоит капот.
