Опель Астра. Двигатель Z 18 XER DOHC-I. Замена передней вентиляционной трубки
Снятие
Снимите переднюю ось. Отсоедините 2 нижних кронштейна топливопровода автомобиля Opel Astra, отвернув 2 болта крепления. Отсоедините переднюю вентиляционную трубку от центральной вентиляционной трубки (рис. 2.305).

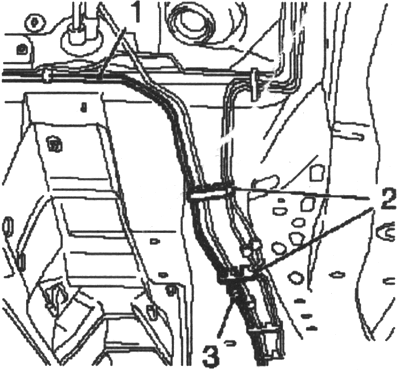

Рис. 2.306. Отсоединение передней вентиляционной трубки от центральной вентиляционной трубки: 1 — передняя вентиляционная трубка; 2 — кронштейны топливопровода; 3 — быстроразъемная муфта
Отсоедините быстроразъемную муфту. Отсоедините переднюю вентиляционную трубку от вентиляционной трубки емкости с активированным углем (рис. 2.307).

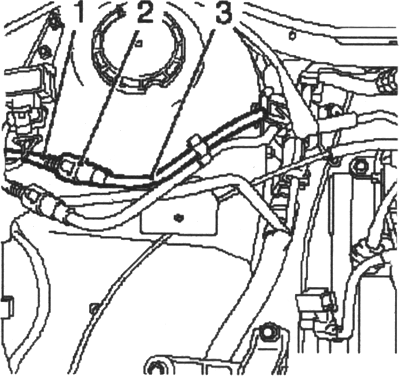

Рис. 2.307. Отсоединение передней вентиляционной трубки от вентиляционной трубки емкости с активированным углем: 1 — емкость с активированным углем; 2 — быстроразъемная муфта; 3 — передняя вентиляционная трубка
Отсоедините быстроразъемную муфту. Снимите вентиляционную трубку, освободив ее от кронштейна в 6 местах.
Установка
Установите вентиляционную трубку. Закрепите в кронштейне в 6 местах. Присоедините переднюю вентиляционную трубку к центральной вентиляционной трубке и вентиляционной трубке емкости с активированным углем. Подключите 2 быстроразъемных муфты. Присоедините 2 нижних кронштейна топливопровода и закрепите их 2 болтами. Установите переднюю ось.
