Опель Астра. Двигатель Z 18 XER DOHC-I. Замена датчика уровня топлива





  Снятие



  Откройте капот.

  Отсоедините аккумуляторную ба­тарею.

  Отсоедините зажим массы от вы­вода массы.

  Поместите внизу контейнер для слива.

  Сбросьте давление топлива, ис­пользуя специальное приспособле­ние KM-J-34730–91 через испыта­тельный канал.

ПРИМЕЧАНИЕ

  Соберите вытекающее топливо в подходящий контейнер  соблю­дайте правила безопасности и на­циональное законодательство.

  Откройте обе задних двери.

  Снимите многоместное нераз­дельное сиденье.

  Вытяните 2 скобы выпуска (рис. 2.282).

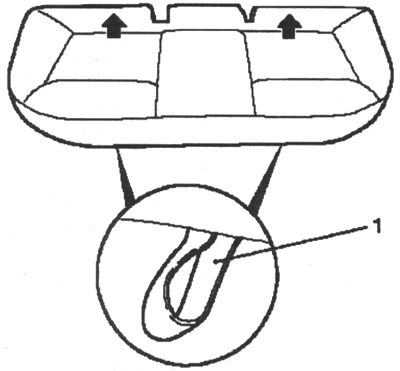

Рис. 2.282. Скобы выпуска заднего сиде­нья:

1 — скобы



  Снимите с кронштейна в направле­нии стрелок в 2 местах.

  Выньте многоместное нераздель­ное сиденье из автомобиля.

  Снимите крышку.

  Согните шумоизоляцию и откройте крышку.

  Отсоедините разъем жгута прово­дов.

  Маркируйте топливопроводы и сни­мите с использованием специального инструмента КМ-796-А (рис. 2.283).

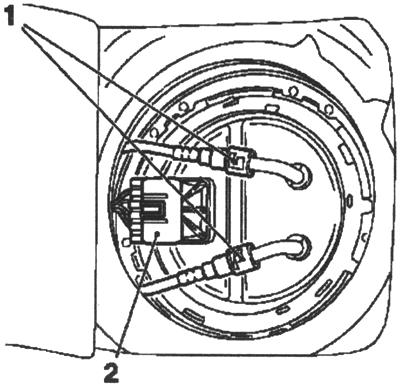

Рис. 2.283. Топливопроводы:

1 — топливо­проводы; 2 — разъем



  Закройте топливопроводы заглуш­ками специального инструмента КМ 807 и КМ 6015.

ПРИМЕЧАНИЕ

  Удостоверьтесь, что специальный инструмент КМ 797 должным обра­зом инадежно установлен.

  Ослабьте стопорное кольцо крыш­ки используя специальный инстру­мент КМ 797 (рис. 2.284).

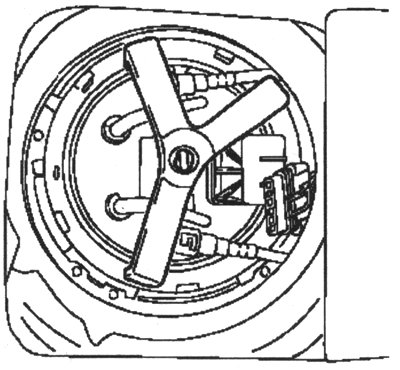

Рис. 2.284. Установка специального инст­румента




ПРИМЕЧАНИЕ

  Вращайте против часовой стрелки.

  Аккуратно снимите крышку модуля вверх.

ПРИМЕЧАНИЕ

  Следите за тем, чтобы не повредить провода и шланги.

  Отсоедините 2 разъема жгута про­водов от крышки (рис. 2.285).

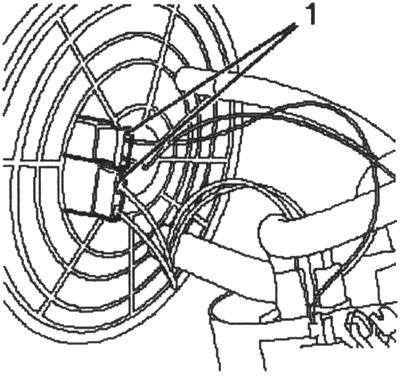

Рис. 2.285. Отсоединение разъемов жгу­та проводов от крышки:

1 — разъемы



ПРИМЕЧАНИЕ

  Специальный инструмент КМ-6391–1 должен быть установлен так, что­быдатчик в баке перемещался вер­тикалью. Установите специальный инструмент4 КМ-6391–1 и выньте модуль.

  Снимите модуль, используя специаль­ный инструмент КМ 6391 (рис. 2.286).

  Установите специальный инстру­мент 4 КМ 6391 на модуль, как пока­зано на рисунке 2.286.

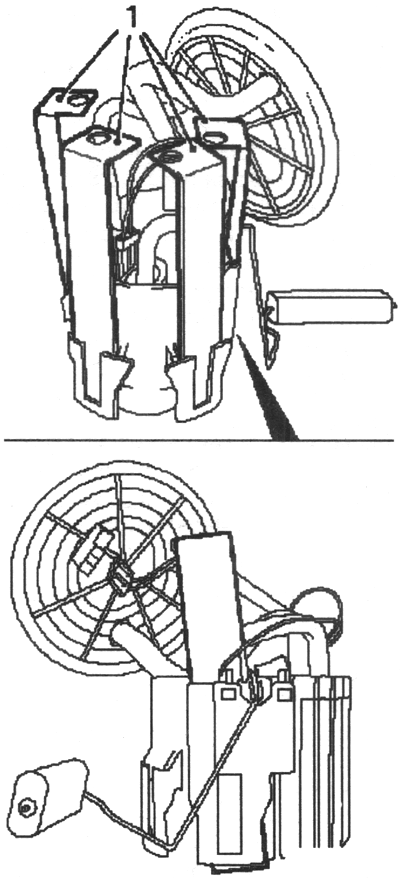

Рис. 2.286. Снятие модуля:

1 — специаль­ный инструмент



  Освободите модуль нажатием на специальный инструмент и сни­мите его.

  Выньте модуль из топливного бака.

  Снимите датчик уровня топлива (рис. 2.287) и освободите держатели.





Рис. 2.287. Снятие датчика уровня топли­ва:

1 — датчик уровня топлива; 2 — держатели



ПРИМЕЧАНИЕ

  Не тяните за вал датчика уровня топлива.

  Аккуратно вытяните из направляющей в направлении стрелки (рис. 2.287).



  Установка



  Установите датчик уровня топлива.

  Установите в направляющую.

  Установите модуль.

  Установите в 4 защелки (рис. 2.288).

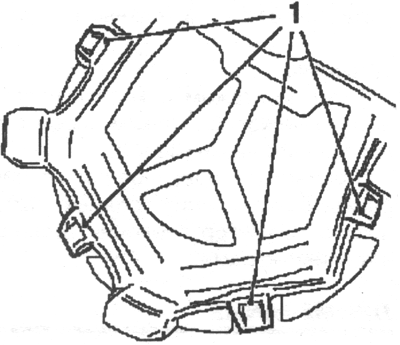

Рис. 2.288. Крепление модуля:

1 — защелки



ПРИМЕЧАНИЕ

  Защелки должны со щелчком войти в контакт.

  Подключите 2 разъема жгута про­водов с крышкой.

  Закройте крышку модуля стопор­ным диском.

  Установите крышку с новой про­кладкой, используя специальный ин­струмент КМ 797.

  Вращайте по часовой стрелке.

  Подключите топливопроводы и со­едините быстроразъемную муфту.

  Подключите разъем жгута про­водов.

  Закройте крышку.

  Отогните в сторону шумоизоляцию.

  Установите заднее многоместное нераздельное сиденье.

  Закрепите 2 зажима.

  Придавите и заблокируйте на месте.

  Закройте обе задних двери.

  Подключите аккумуляторную бата­рею.

  Подключите зажим массы к выводу массы.

  Запрограммируйте энергозависи­мую память.

  Закройте капот
