Опель Астра. Двигатель Z 18 XER DOHC-I. Топливный бак

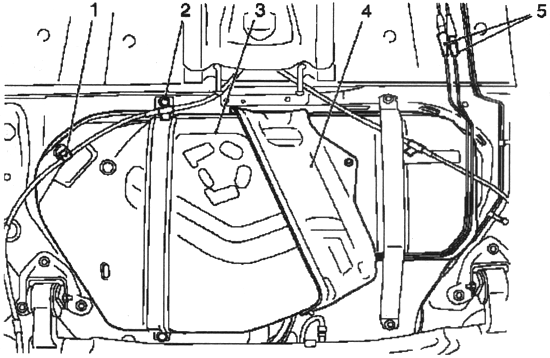

Конструкция топливного бака (установлен):

1 — кронштейн троса стояночной тормозной системы;

2 — крепление — фиксирующая скоба топливного бака;

3 — топливный бак; 4 — тепловой экран;

5 — быстроразъемный штуцер — топливопровод

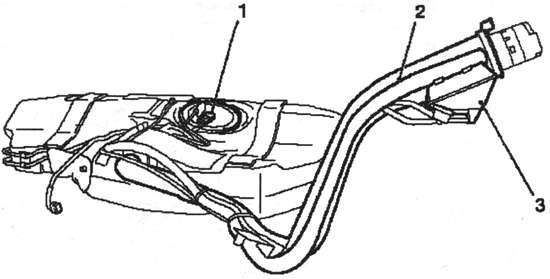

Конструкция топливного бака (снят):

 1 — крышка модуля; 2 — трубка заливной горловины топливного бака;

3 — резервуар удаления воздуха/ вентиляции — трубки

заливной горловины топливного бака

  Как и на автомобиле Opel Astra-G, топливный бак на Astra-H сделан из пластмассы и име­ет заправочный объем 52 л.

  Топливный бак оснащен двумя фиксирующими скобами, для креп­ления. Эти скобы крепятся болтами в четырех точках под полом автомо­биля. Для защиты топливного бака от высокой температуры системы выпуска, к топливному баку присое­динен тепловой экран.

  Трубка заливной горловины топливного бака

  Как на Astra-G, на Astra-H резерву­ар удаления воздуха / вентиляции закреплен на трубке заливной горло­вины топливного бака.
