Опель Астра. Двигатель Z 18 XER DOHC-I. Система улавливание паров топлива

  Система улавливания паров топли­ва автомобиля Opel Astra предотвращает попадание паров топлива из топливного бака в окру­жающую среду.

  Пары собираются в емкость, за­полненную активированным углем. Эти пары топлива участвуют в про­цессе сгорания при определенных режимах работы двигателя.

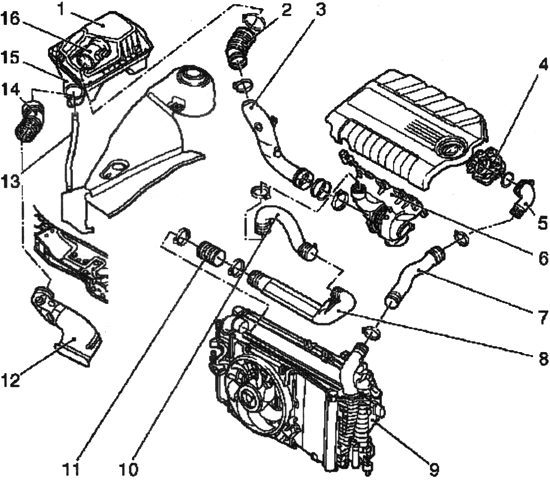

Рис. 2.304. Воздуховод системы улавливания паров топлива:

1 — корпус воздушного фильтра, верхняя часть;

2 — шланг воздухозаборника;

3 — шланг воздухозаборника турбонагне­тателя;

4 — дроссельный патрубок; 5 — шланг воздуха наддува;

6 — турбонагнетатель с выпуск­ным коллектором;

7 — шланг воздуха наддува; 8 — воздуховод наддува;

9 — промежуточный ох­ладитель; 10 — шланг воздуха наддува;

11 — шланг воздуха наддува; 12 — резонатор;

13 — дре­нажная труба; 14 — впускная труба;

15 — корпус воздушного фильтра, нижняя часть;

16 — датчик массового расхода воздуха

  По конструкции и функциям эта си­стема соответствующет системе мо­дели Astra-G.

  Емкость с активированным углем располагается, в защищенном поло­жении за пластмассовой крышкой с правой стороны в арке колеса.

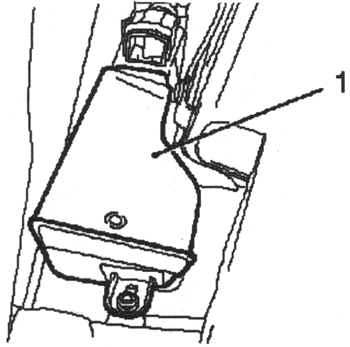

Рис. 2.305. Конструкция емкости с акти­вированным углем:

1 — емкость с активиро­ванным углем
