Опель Астра Джей. Указатели поворота и аварийная сигнализация

Опель Астра Джей. Указатели поворота и аварийная сигнализация - электросхема

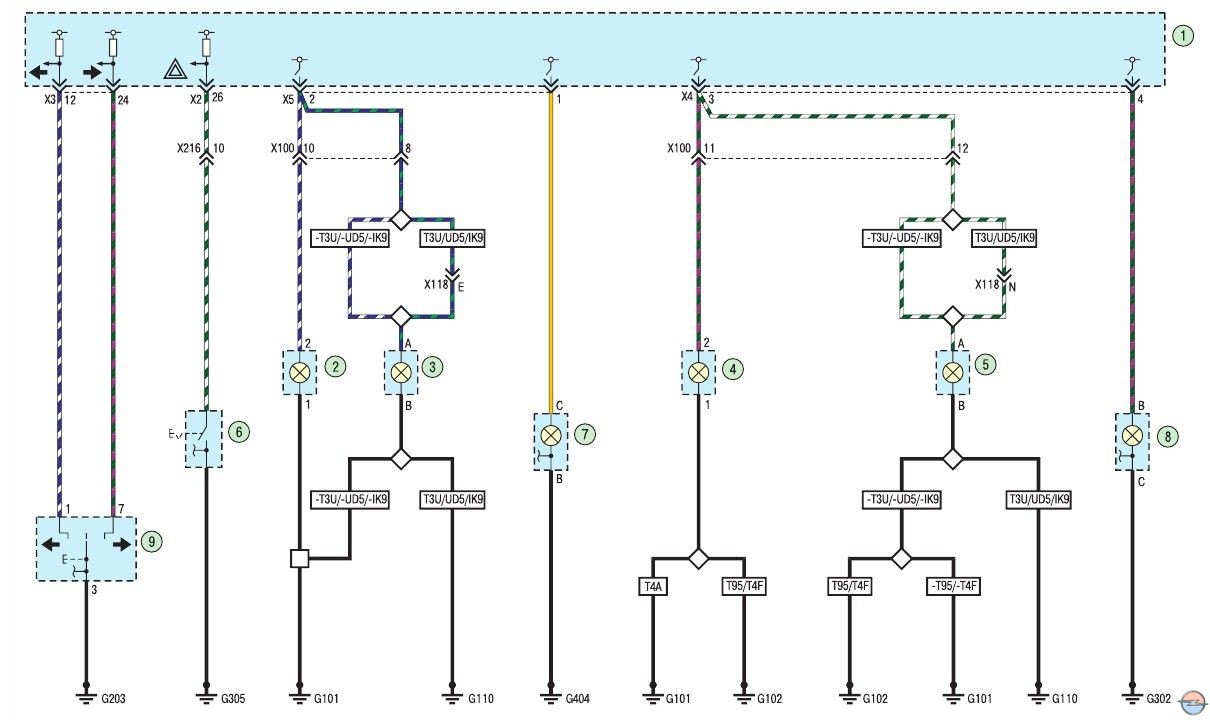

Схема 13. Указатели поворота и аварийная сигнализация: 1 - комбинация приборов; 2 - левый боковой указатель поворота; 3 - левый передний указатель поворота; 4 - правый боковой указатель поворота; 5 - правый передний указатель поворота; 6 - выключатель аварийной сигнализации; 7 - левый задний указатель поворота; 8 - правый задний указатель поворота; 9 - переключатель указателей поворота
