Опель Астра Джей. Блок управления двигателем- электросхема

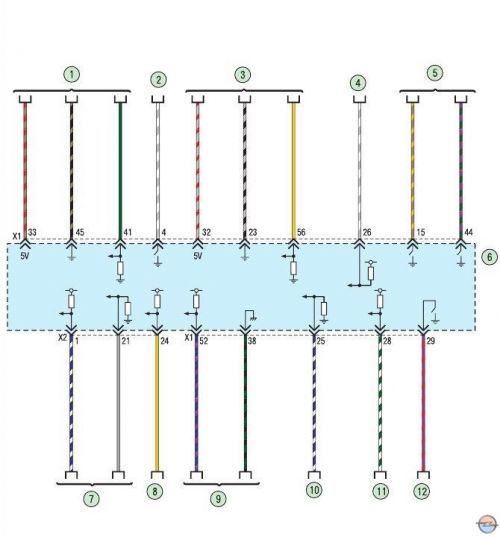

Схема 7. Блок управления двигателем: 1, 2 - вентиляция и кондиционирование; 3 - управление механической коробкой передач; 4- управление автоматической коробкой передач; 5 - охлаждение двигателя; 6 - блок управления двигателем; 7,12 - стартер и генератор: 8,9- комбинация приборов; 10,11 - наружное освещение
