Опель Астра Джей. Система изменения фаз газораспределения - электросхема

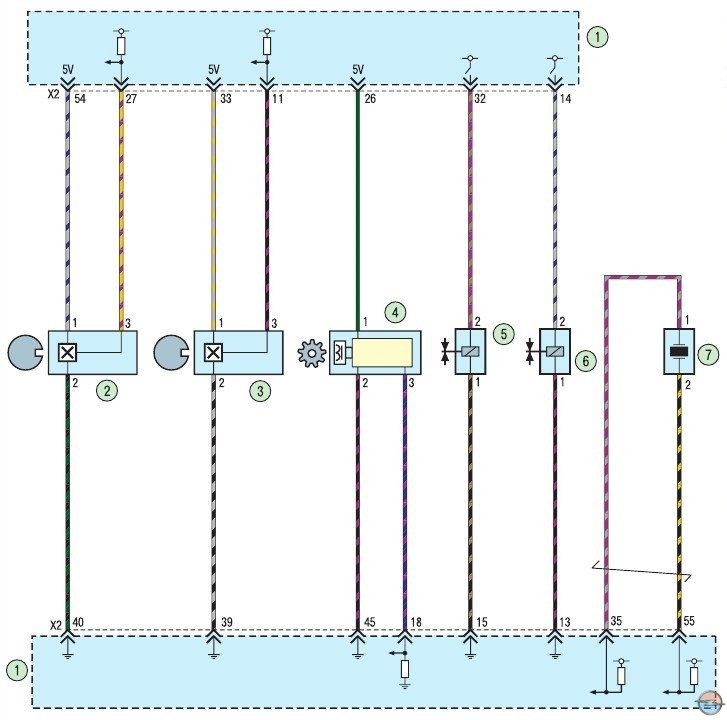

Схема 9. Система изменения фаз газораспределения: 1 - блок управления двигателем; 2 - датчик положения впускного распределительного вала; 3 - датчик положения выпускного распределительного вала; 4 - датчик положения коленчатого вала; 5 - электромагнитный клапан впускного распределительного вала; 6 - электромагнитный клапан выпускного распределительного вала; 7 - датчик детонации
