Опель Астра Джей. Питание блока управления двигателем - электросхема

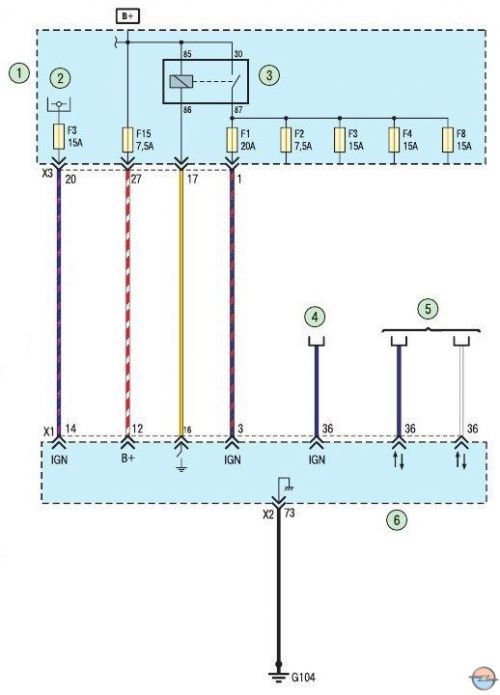

Схема 10. Питание блока управления двигателем: 1 - монтажный блок моторного отсека; 2 - главное реле зажигания; 3 - реле блока управления двигателем; 4, 5 - передача данных; 6 - блок управления двигателем
