Опель Астра Джей. Датчики концентрации кислорода и система улавливания паров топлива - электросхема

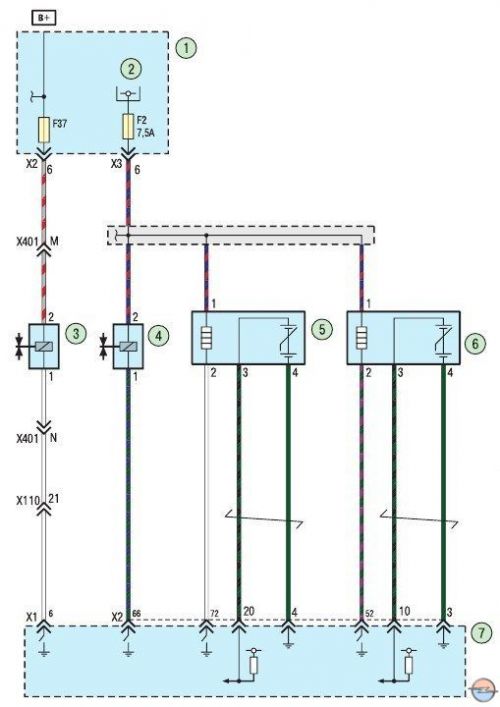

Схема 11. Датчики концентрации кислорода и система улавливания паров топлива: 1 - монтажный блок моторного отсека; 2 - реле блока управления двигателем; 3 - электромагнитный клапан системы вентиляции топливного бака; 4 - электромагнитный клапан системы рециркуляции отработавших газов; 5 - первый датчик концентрации кислорода; 6 - второй датчик концентрации кислорода; 7 - блок управления двигателем
