ДВИГАТЕЛЬ  MR20DE - Nissan Qashqai





СНЯТИЕ ГОЛОВКИ ЦИЛИНДРОВ ДВИГАТЕЛЯ MR20DE - Nissan Qashqai







1. Сбросьте давление топлива. См. главу СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.

2. Слейте охлаждающую жидкость двигателя и моторное масло. См. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ.

3. Снимите следующие компоненты:

• выпускной коллектор; см. выше;

• впускной коллектор; см. выше;

• топливные форсунки и топливную трубку в сборе; см. выше;

• выпускной патрубок; см. главу СИСТЕМА СМАЗКИ И СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ;

• клапанную крышку; см. выше;

• переднюю крышку, цепь ГРМ; см. выше;

• распредвалы; см. выше.

4. Снимите головку цилиндров.

• Ослабьте крепежные болты в порядке, обратном изображенному на рисунке.

5. Снимите прокладку с головки цилиндров.





ПРОВЕРКА ПОСЛЕ СНЯТИЯ

НАРУЖНЫЙ ДИАМЕТР БОЛТОВ ГОЛОВКИ ЦИЛИНДРОВ

• Болты головки цилиндров затягиваются способом пластичной зоны. Если разность между «d1» и «d2» превышает предельное значение, замените болты новыми.

Предел («d1» - «d2»): 0,15 мм

• Если сужение наружного диаметра обнаруживается в месте, отличном от •<d2», обозначьте его как точку «d2».

КОРОБЛЕНИЕ ГОЛОВКИ ЦИЛИНДРОВ

Примечание: При проведении данной проверки следует также проверить, не покороблен ли блок цилиндров. См. ниже.

1. Вытрите масло и при помощи скребка удалите накипь, остатки прокладки, герметика и нагар с поверхности головки цилиндров.

Внимание: Не допускайте попадания остатков прокладки в каналы для подвода масла или охлаждающей жидкости двигателя.

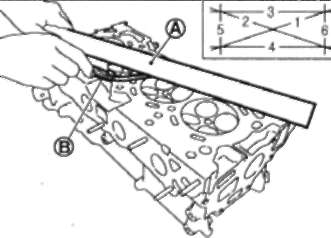

2. При помощи линейки (А) и щупа (В) проверьте, не покороблена ли нижняя поверхность головки цилиндров, выполнив измерения в шести направлениях.

Стандарт: См. ниже раздел «Технические данные и спецификации».

• Если коробление превышает предельное значение, замените головку цилиндров.
