ДВИГАТЕЛЬ  MR20DE - Nissan Qashqai





РАЗБОРКА ГОЛОВКИ ЦИЛИНДРОВ ДВИГАТЕЛЯ MR20DE - Nissan Qashqai





1. Выверните свечи зажигания при помощи ключа (подходящий специнструмент).

2. Снимите толкатели клапанов.

• Нанесите метки по местам расположения и складывайте компоненты по порядку, не смешивая их.

3. Выньте сухари.

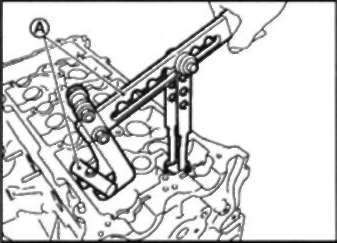

• Сожмите клапанную пружину при помощи приспособл., приставки и переходника (специнстр.: KV10116200) (А). Извлеките сухари при помощи пальчикового магнита (В).

Внимание: При выполнении этой операции не повредите отверстия под толкатели клапанов.

4. Снимите тарелку клапанной пружины и клапанную пружину (с гнездом клапанной пружины).

Внимание: Не снимайте гнездо с клапанной пружины.

5. Надавите на шток клапана в сторону камеры сгорания и выньте клапан.

• Нанесите метки по местам расположения и складывайте компоненты по порядку, не смешивая их.

6. Снимите сальник клапана при помощи съемника (специнструмент: KV10107902) (А).

• Высверлите старое седло до его разрушения. Высверливание не должно продолжаться глубже дна выемки под седло в головке цилиндров. С этой целью поставьте на дрель ограничитель глубины сверления.

Внимание: Не поцарапайте головку цилиндров чрезмерным высверливанием.

8. Если требуется заменить направляющую втулку клапана, снимите ее.

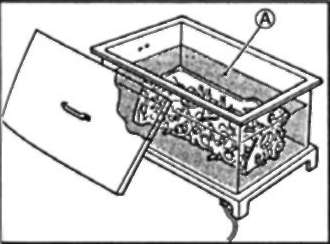

а. Снимите направляющую втулку клапана, нагрев головку цилиндров до 110-130*С путем ее погружения в горячее масло (А).

Внимание: Головка цилиндров горячая. Чтобы не обжечься при проведении работ, наденьте защитную одежду.









ПРОВЕРКА ПОСЛЕ РАЗБОРКИ

РАЗМЕРЫ КЛАПАНА

• Проверьте размеры всех клапанов. См. ниже.

• Если размеры отличаются от нормы, замените клапан и проверьте пятно контакта седла клапана.

ЗАЗОР НАПРАВЛЯЮЩЕЙ ВТУЛКИ КЛАПАНА

Диаметр штока клапана

Измерьте диаметр штока клапана микрометром (А).

Стандарт: См. ниже раздел «Технические данные и спецификации».

Внутренний диаметр направляющей втулки клапана

Измерьте внутренний диаметр направляющей втулки клапана нутромером.

Стандарт: См. ниже раздел «Технические данные и спецификации».

Зазор направляющей втулки клапана

(Зазор направляющей втулки клапана) = (внутренний диаметр направляющей втулки клапана) - (диаметр штока клапана)

Стандарт и предел: См. ниже раздел «Технические данные и спецификации».

• Если полученное значение превышает предельное, замените клапан и/или направляющую втулку клапана. В случае замены направляющей втулки клапана см. выше раздел «Разборка и сборка».

ПЯТНО КОНТАКТА СЕДЛА КЛАПАНА

• Выполняйте эту проверку, убедившись, что размеры направляющих втулок клапанов и самих клапанов в пределах нормы.

• Нанесите свинцовый сурик (или свинцовые белила) на контактную поверхность седла клапана и проверьте прилегание клапана к седлу.

• Убедитесь, что отпечаток свинцового сурика проявляется по всей окружности без разрывов.

В: Ненормально

• В противном случае добейтесь требуемой степени прилегания клапана путем его перешлифовки и проведите проверку повторно. Если контактная поверхность все еще в неудовлетворительном состоянии даже после повторной проверки, замените седло клапана. См. выше.

ПРЯМОУГОЛЬНОСТЬ КЛАПАННОЙ ПРУЖИНЫ

Приложите угольник (А) к клапанной пружине и вращайте пружину. Измерьте максимальный зазор между вершиной пружины и угольником.

Предел: См. ниже раздел «Технические данные и спецификации».

• Если зазор превышает предельное значение, замените клапанную пружину.

РАЗМЕРЫ И УСИЛИЕ СЖАТИЯ КЛАПАННОЙ ПРУЖИНЫ

Проверьте усилие сжатия клапанной пружины с установленным гнездом при стандартной высоте пружины.

Внимание: Не снимайте гнездо с клапанной пружины.

Стандарт: См. ниже раздел «Технические данные и спецификации».

• Если нагрузка после установки или при открытом клапане отличается от нормы, замените клапанную пружину (с гнездом клапанной пружины).
