ДВИГАТЕЛЬ  MR20DE - Nissan Qashqai





ГОЛОВКА ЦИЛИНДРОВ ДВИГАТЕЛЯ MR20DE - Nissan Qashqai

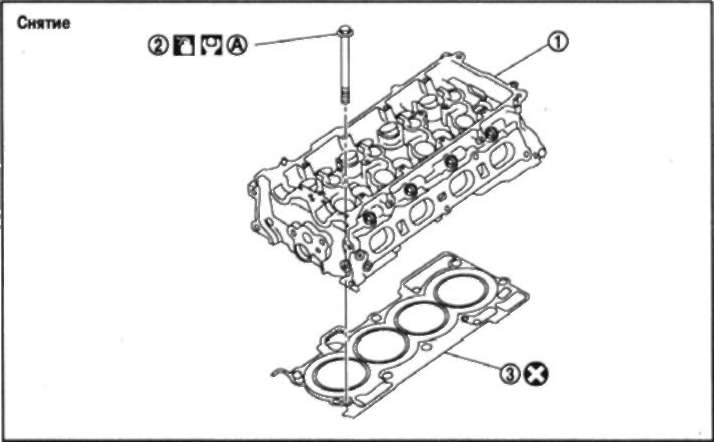

головка цилиндров

2. Болт головки цилиндров

3. Прокладка головки цилиндров

А. См. ниже.

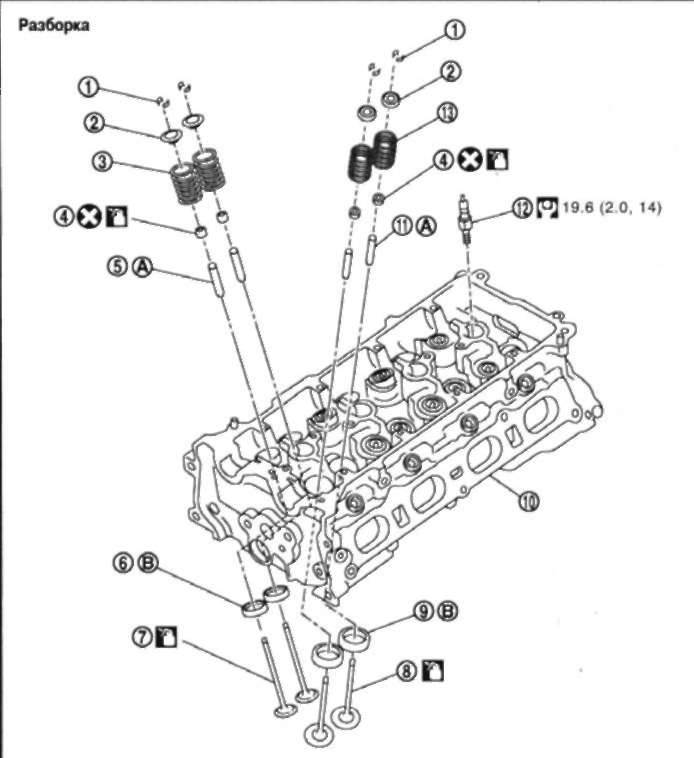

2. Тарелка клапанной пружины

3. Клапанная пружина (выпуск) (с гнез дом клапанной пружины)

4. Сальник клапана

5. Направляющая клапана (выпуск)

6. Седло клапана (выпуск)

7. Клапан (выпуск)

8. Клапан (впуск)

9. Седло клапана (впуск)

10. Головка цилиндров

11. Направляющая клапана (впуск)

12. Свеча зажигания

13. Клапанная пружина (впуск) (с гнездом клапанной пружины)

A. См. ниже.

B. См. ниже.
