УСТАНОВКА
1. Поставьте новую прокладку на головку цилиндров.
2. Установите головку цилиндров, выполнив следующие операции и
затянув крепежные болты в порядке, указанном цифрами на рисунке.
b. Затяните все болты.
:
40,0 Н»м (4,1 кг-м)
c. Затяните все болты на 100* по часовой стрелке (затяжка на угол).

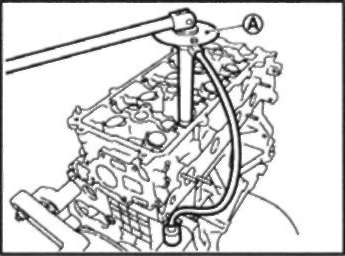

Внимание: Проверьте угол затяжки
ключом-угломером (специнструмент: KV10112100) (А) или транспортиром.
Избегайте оценки на глаз без использования инструментов.
Внимание: В пункте «d» ослабьте
крепежные болты в порядке, обратном изображенному на рисунке.
e. Затяните все болты.
:
40,0 Н«м (4,1 кг-м)
f. Затяните все болты на 100' по часовой стрелке (затяжка на угол).
д. Доверните все болты еще на 100' по часовой стрелке (затяжка на
угол).
3. После этой операции установка выполняется в порядке, обр. снятию.
ПРОВЕРКА ПОСЛЕ УСТАНОВКИ
ПРОВЕРКА УТЕЧЕК
• Перед запуском двигателя проверьте уровень масла / жидкостей,
включая охлаждающую жидкость двигателя и моторное масло. Если
уровень ниже нормы, долейте и доведите до требуемого уровня. См.
главу ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
• Проверьте, нет ли утечек топлива следующим образом:
-Поверните ключ зажигания в положение «ON» (не запуская двигатель).
Создав давление в топливопроводах, проверьте, нет ли утечек топлива
на стыках.
-Запустите двигатель. Увеличивая обороты двигателя, снова проверьте,
нет ли утечек топлива на стыках топливопроводов.
• Дайте поработать двигателю и проверьте, нет ли необычного шума или
вибрации.
• Хорошо прогрейте двигатель и убедитесь, что нет утечек топлива,
выхлопных газов или масла / жидкостей, включая охлаждающую жидкость
двигателя и моторное масло.
• Выпустите воздух из трубок и шлангов соответствующих систем,
например, системы охлаждения.
• После того, как двигатель охладится, снова проверьте уровень масла
/ жидкостей, включая охлаждающую жидкость двигателя и моторное
масло. При необходимости долейте и доведите до требуемого уровня.
Таблица проверок
Компонент |
Перед запуском двигателя |
При работающем двигателе |
После остановки двигателя |
Охлаждающая жидкость двигателя |
Уровень |
Утечка |
Уровень |
Моторное масло |
Уровень |
Утечка |
Уровень |
Прочие масла и жидкости* |
Уровень |
Утечка |
Уровень |
Топливо |
Утечка |
Утечка |
Утечка |
Выхлопные газы |
- |
Утечка |
- |
*Жидкость для МКП, АКП, вариатора, гидроусилителя рулевого
управления, тормозная жидкость и т.д.
