3.

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ СКРЕПЕРА МоАЗ-6014

Расположение органов управления в кабине водителя показано на рис.. 2, схема переключения передач - на рис.3, органы управления и контрольно-измерительные приборы на панели приборов - на рис.4

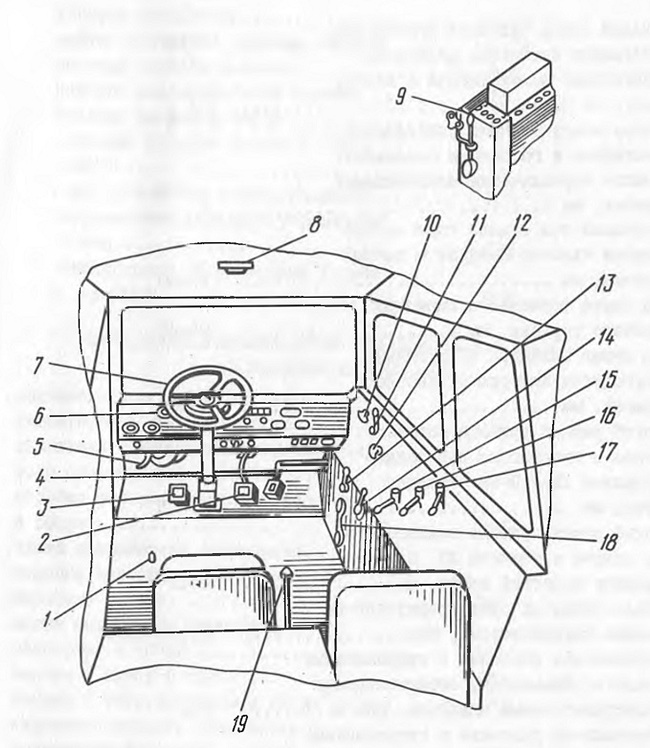

Рис.2. Расположение органов управления в кабине водителя:
I - включатель звукового сигнала; 2 - педаль ножного тормоза;
3 - педаль сцепления; 4 - педаль акселератора; 5 - рычаг управления жалюзи отопителя; 6 - переключатель света комбинированный;
7 - колонка рулевая; 8 - плафон с включателем; 9 - рукоятка управления жалюзи радиатора (находится под капотом);
10 - рукоятка стопорения капота; II - рычаг управления замком капота; 12 - рукоятка останова двигателя; 13 - рычаг ручного газа; 14 - рычаг стояночного тормоза; 15 - рычаг управления заслонкой скрепера; 16 - рычаг управления ковшом скрепера;
17 - рычаг управления задней стенкой; 18 - рычаг переключения дополнительной коробки; 19 - рычаг переключения коробки передач

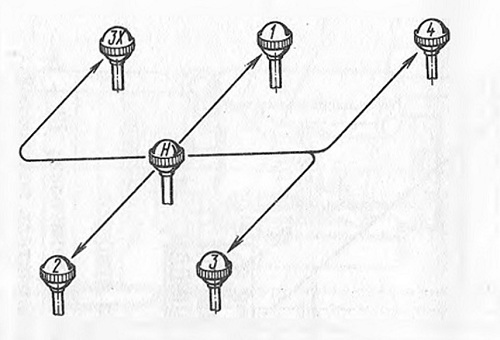

Рис.З. Схема переключения передач:
1,2,3,4 - передачи; Н - положение нейтральное; ЗХ - задний ход
