2.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА САМОХОДНОГО СКРЕПЕРА
МоАЗ-6014

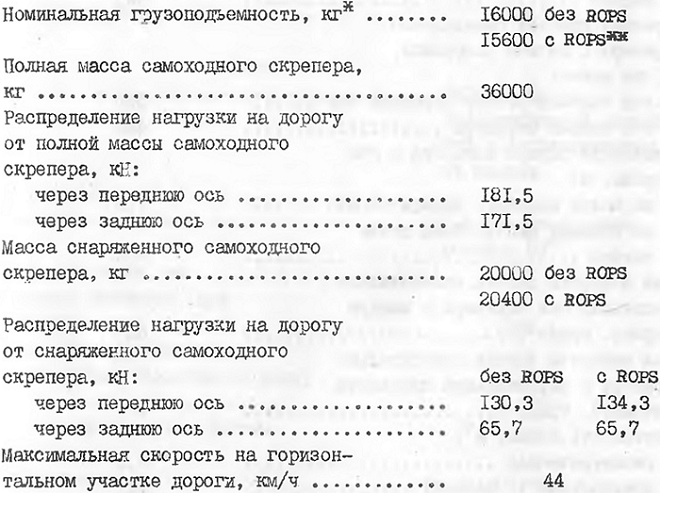

2. Общие данные
*При установке иного дополнительного оборудования
грузоподъемность также может быть уменьшена.
**См. приложение 8.
Путь торможения самоходного скрепера с полной
нагрузкой и начальной скоростью 32 км/ч до полной остановки на
горизонтальном участке сухой асфальтированной дороги, м, не более
..........................23
Габаритные размеры, мм:
длина....................................................II2I5
ширина................................................................3245
высота, не более ............................................3500
База, мм .................................................6900
Колея, мм:
колес тягача.......................... 2370
колес скрепера................................................2180
Свесы, мм:
передний ........................................................2725
задний
................................................................1650
Углы свеса, град.:
передний......................................................25
задний
................................................................32
Дорожный просвет самоходного скрепера с полной нагрузкой, мм, не менее:
под болтами рессор передней оси..............350
под ножами скрепера......................450
Наименьший радиус поворота в обе стороны, м:
по колее внешнего колеса тягача ..............7,9
по крайней выступающей точке
тягача................................................................8,6
Угол поворота тягача относительно продольной оси скрепера в каждую
сторону, град...........................................85
Угол поворота тягача относительно скрепера в вертикальной плоскости
(качание), град....................................................15
Вместимость ковша, м3:
геометрическая................................................8,3
номинальная (с шапкой) ....................II
.Ширина резания, мм, не менее ..............2820
Максимальная толщина слоя
отсыпки, мм
............................................................450
Наибольший угол подъема, преодолеваемый самоходным скрепером с
полной нагрузкой на сухом и твердом грунте:
в промилях......................................150
в градусах........................................................8°30*
Глубина преодолеваемого брода с твердым дном (без дополнительных
работ на самоходном скрепере), м ..........0,9
Глубина резания, мм, не менее ........................300
2.3.
Основные данные скрепер а
МоАЗ-6014
Масса скрепера без нагрузки, кг....................9500
Способ разгрузки ковша ................... принудительный,
выдвижением задней стенки
Привод рабочих органов скрепера.......... гидравлический
Насосы гидросистемы скрепера:
тип................................... шестеренные с подачей 50 см3/об
количество:
правого вращения................. .I
левого вращения ..... ..............................2
Гидравлический распределитель ............ трехсекционный
золотникового типа
Гидроцилиндры ............................ двухстороннего действия
2.4. Вместимость заправочных емкостей скрепер а
МоАЗ-6014 , л
топливного бака..............................................300
системы охлаждения .......................65,0
системы смазки двигателя ................31,0
картера топливного насоса..........................0,2
картера регулятора
........................................0,15
муфты опережения впрыска топлива............0,14
картера коробки передач ...........................5,5
картера дополнительной коробки ........ II
картера ведущего моста ................................20
колесных передач ведущего моста
(двух)
................................................................15
картера коробки отбора мощности..............3,0
гидросистемы рулевого управления
тягача......................................128
объединенной гидросистемы тягача и скрепера
........................................................228
2.5. Масса основных сборочных единиц и агрегатов
одноосного тягача
кг:
радиатора водяного с масляным
радиатором и жалюзи в сборе ............................130
двигателя с комплектом вспомогательного оборудования
............................1150
коробки отбора мощности с насосами
в сборе
..................................................................225
блока трансмиссии (сцепления, коробки передач, дополнительной
коробки) ......................................................780
моста ведущего с тормозами и
рессорами в сборе ...............................................3250
колеса с шиной в сборе ......................................550
кабины с оборудованием в сборе ......................400
седельно-сцепного устройства с
цилиндрами поворота в сборе ..........................950
2.6. Основные регулировочные данные
Зазор между носком коромысла к
торцом клапанов двигателя, мм........................0,25-0,30
Свободный ход педали сцепления, мм..............34-42
Зазор, в следящем механизме привода
сцепления, мм
........................................................3-3,5
Боковой зазор в зацеплении шестерен
главной передачи, мм ............................0,4-0,75
Натяг в подшипниках главной передачи
и дифференциала Г мм
............................................0,03-0,05
Зазор между опорной шайбой ограничителя деформации и ведомой шестерней
главной передачи, мм ..........................................0,343,4
Угловой зазор рулевого колеса при работающем
двигателе до начала страгивания колес тягача с места,
град., не более ......,......................................35
Зазоры между торцами хвостовиков золотников к головками коленчатых
рычагов переключения золотниковой
коробки, мм.......................................7
Свободный ход педали тормоза при наличии сжатого воздуха в пневмосистеме,
мм............................................................20-40
Ход штока тормозного цилиндра
рабочего тормоза, мм..........................................25-45
Ход штока цилиндра с пружинным энергоаккумулятором стояночного
тормоза, мм
............................................................25-35
Прогиб ремней привода водяного насоса и генератора при нажиме V. усилием
29,4 Н на середину
ветви,
мм................................................................10-15
Прогиб ремня привода компрессора при нажиме с усилием 40 И на
средину короткой ветви, мм*............................6-10
Начало открытия предохранительного
клапана пневмосистемы, МПа..............................0,8334),882
Максимальное давление в гидросистеме рулевого управления, ограничиваемое
Предохранительным клапаном, МПа....................9,8
Максимальное давление в гидросистеме скрепера, ограничиваемое
предохранительным клапаном, МПа (кгс/см2) ....................12,5 (125)
Давление в пневмосистеме, пграничиваемое регулятором давления
компрессора, МПа (кгс/см2) ..............................0,647-0,784
(6,5-7,9)
Давление воздуха в шинах, МПа ........................0,353
Вместимость ковша, м3
- геометрическая
- номинальная с ("шапкой")
8,3
11,5
Грузоподъемность, кг
16000
Снаряженная масса скрепера, кг
20000
Полная масса скрепера, кг
36000
Распределение снаряженной массы самоходного скрепера на дорогу,
кг:
- через передний мост
- через заднюю ось
13430
6570
Распределение полной массы скрепера на дорогу, кг:
- через передний мост
- через заднюю ось
18500
17500
Скорость скрепера, км/ч:
- транспортная максимальная
- рабочая, не более
44
5,5
Максимальное заглубление, мм
300
Ширина по упряжной тяге, мм
3270
Ширина резания, мм
2820
Колея, мм:
- колес тягача
- колес скрепера
2370
2180
Толщина слоя отсыпки, мм, не менее
450
Наименьший радиус поворота в обе стороны, м:
- по колее внешнего колеса тягача
- по крайней выступающей точке тягача
7,9
8,6
Дорожный просвет при полной нагрузке, мм:
- под стремянками рессор моста тягача, мм, не менее
- под ножами скрепера, мм, не менее
350
450
Угол поворота тягача относительно продольной оси скрепера в
каждую сторону, град
90
Угол поворота тягача относительно скрепера в вертикальной
плоскости (качание) в каждую сторону, град
15
Наибольший преодолеваемый угол подъема с полной нагрузкой на
сухом и твердом грунте:
- в процентах
- в градусах
15
8°30'
Вертикальная нагрузка на седельносцепное устройство, кН (кг)
80,0 (8000)
Двигатель
- модель
- мощность, кВт (л.с.)
ЯМЗ-238АМ2
165 (225)
Трансмиссия
- сцепление
- коробка передач
- дополнительная коробка
- мост ведущий
механическая
двухдисковое с пневмоусилителем
4+1
двухступенчатая
состоит из главной и двух колесных передач
Подвеска
рессорная с гидравлическими амортизаторами двухстороннего
действия
Шины
21,00-28 на МоАЗ-6014 и 26,5-25 на МоАЗ-60148
Управление рулевое
с гидравлическим приводом и механической обратной связью
Тормоза
колодочные, с пневматическим приводом
Электрооборудование:
- номинальное напряжение в сети, В
24
