Основные данные одноосного тягача МоАЗ-6442 - часть 2

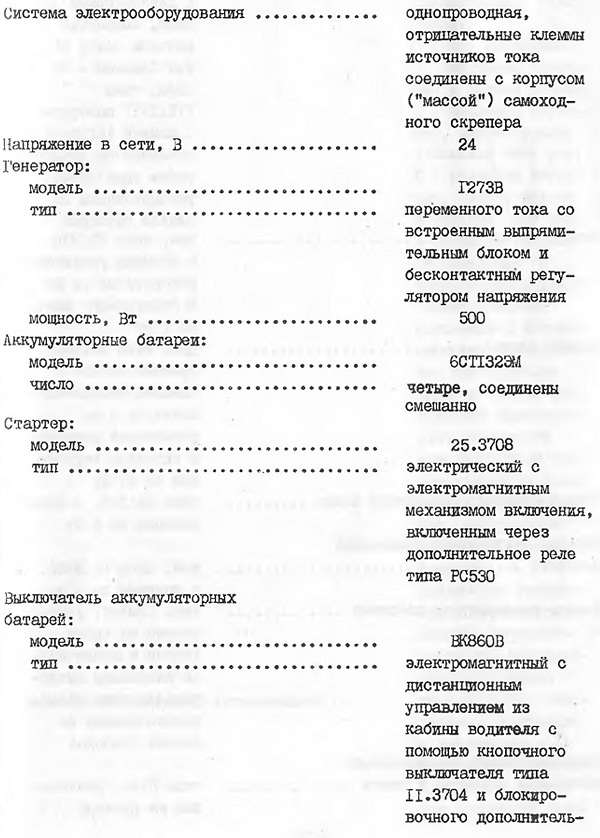

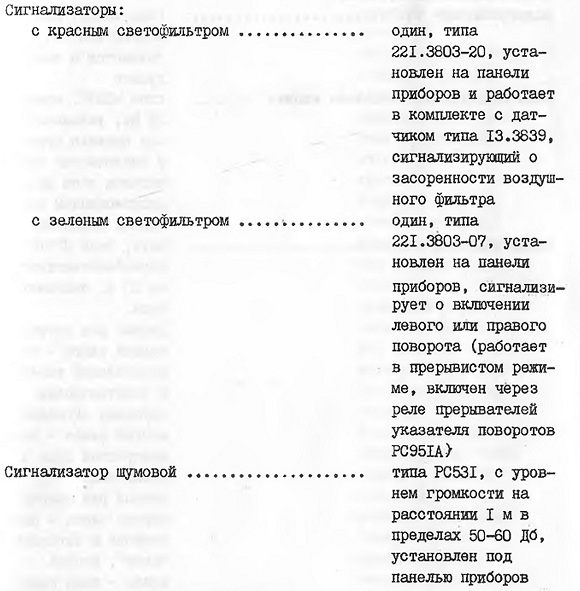

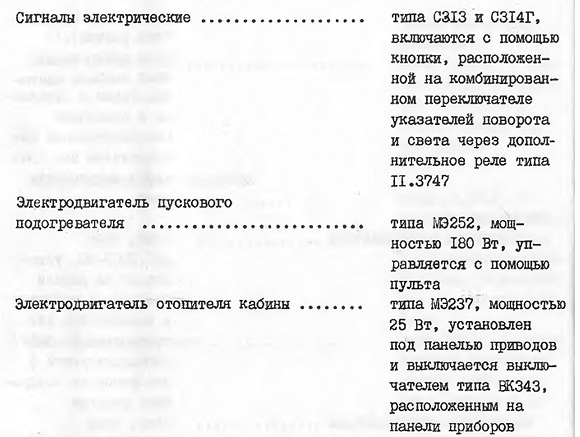

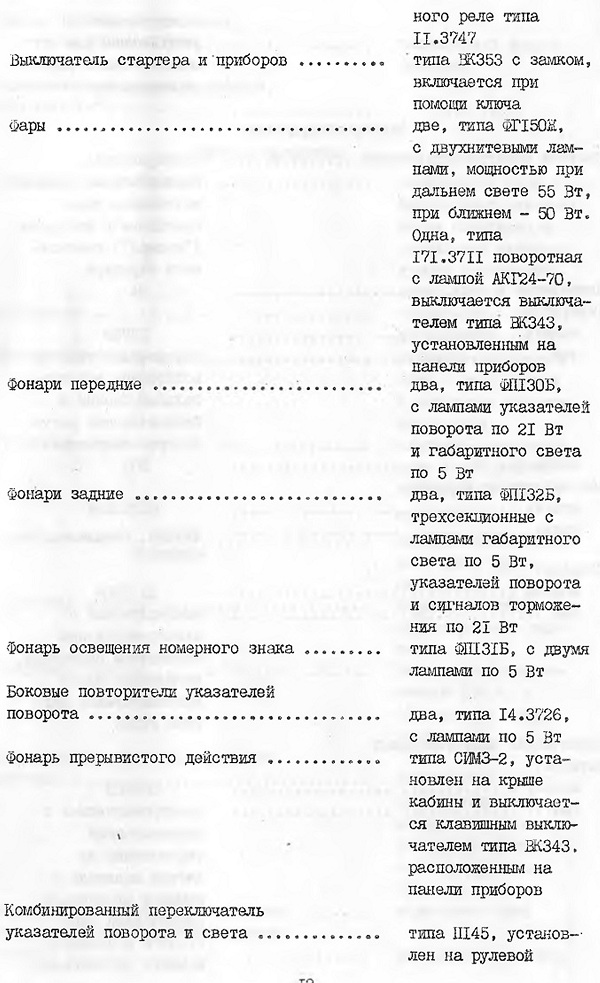

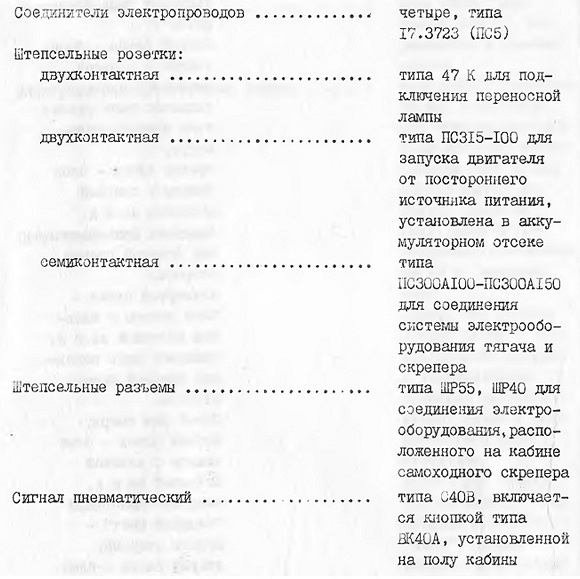

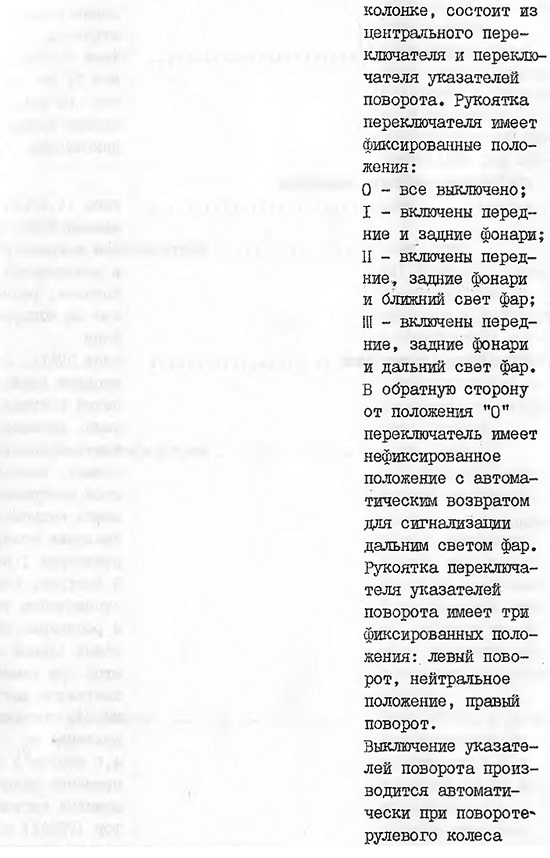

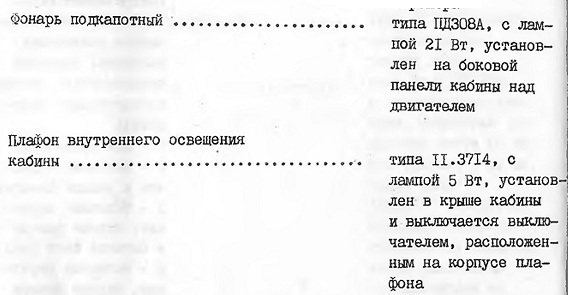

Электрооборудование

Выключатель аварийной сигнализации.........типа 32.3710, обеспечивает включение к выключение всех указателей поворота в мигающем режиме при аварийной остановке самоходного скрепера

Блок контрольных ламп.............типа ПД512, с пятью диодами разделения цепей контрольных ламп, выполнен на плате с печатной схемой, включает в себя контрольные лампы недостаточного давления воздуха в ресиверах I контура,
II контура, контура стояночного тормоза и ресиверах потребителей (лампы включаются при замыкании контактов датчиков MMI24B при снижении давления до 4,5 кгс/см2) одновременно включается шумовой сигнализатор (PC53I) и контрольная лампа заторможенного состояния самоходного скрепера стояночным тормозом (лампа включена через реле РС493 и работает в прерывистом режиме).
Блок контрольных ламп снабжен светофильтрами с символами и кнопочным многоконтактным выключателем для проверки исправности ламп

Выключатели пневматические сигнала торможения .......................два, типа MMI25, установлены в пневмосистеме тормозов и включены через дополнительное реле типа 11.3747

Предохранители............пять, типа ПР310, термобиметаллические, на 10 А, защищают цепи.
Первый ряд сверху: первый слева - цепи штепсельной розетки и электрических звуковых сигналов, второй слева - цепи поворотной фары и отопителя.
Второй ряд сверху: первый слева - цепи плафона и сигналов "стоп", второй слева - цепи фонаря прерывистого действия.
Третий ряд сверху: первый слева - цепи питания приборов, блока контрольных ламп, прерывателя

контрольной лампы стояночного тормоза "цепи аварийной сигнализации", цепь питания реле сигналов "стоп". Четвертый ряд сверху: первый слева - блок защиты с плавкой вставкой на 6 А, защищает цепь "поворотов";

второй слева - блок защиты с плавкой вставкой на 2 А, защищает цепь указателя электроспидометра;

третий слева - блок защиты с плавкой вставкой на 6 А, защищает цепь передних фонарей правой стороны;

четвертый слева -блок защиты с плавкой. вставкой на 6 А, защищает цепь передних фонарей Левой стороны.

Пятый ряд сверху: первый слева - блок защиты с плавкой вставкой на 6 А, защищает цепь фары "ближний свет" -правая сторона; второй слева - блок защиты с плавкой вставкой на 6 А, защищает цепь фары "ближний свет" -левая сторона; третий слева - блок защиту с плавкой вставкой на б А, защищает цепь фары "дальний свет" -правая сторона; четвертый слева -блок защиты с плавкой вставкой на 6 А, защищает цепь фары "дальний свет" -левая сторона
