НАЗНАЧЕНИЕ СКРЕПЕРА МоАЗ-6014

Скрепер самоходный МоАЗ-6014. Руководство по эксплуатации 6014-3902002

трактороэкспорт

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации (РЭ) предназначено для водителей и механиков, занимающихся эксплуатацией и обслуживанием одноосных тягачей МоАЗ-6442 и самоходных скреперов МоАЗ-6014.

В руководстве изложены сведения об устройстве, эксплуатации техническом обслуживании, регулировании и обкатке самоходного скрепера.

Данное руководство состоит из двух частей:

Часть I. Техническое описание.

Часть II. Инструкция по эксплуатации.

В приложениях к руководству приведены дополнительные указания по смазке самоходного скрепера и хшмотологическая карта смазки, перечни подшипников, уплотнительных колец и манжет, применяемых на самоходном скрепере, моменты затяжки основных резьбовых соединений, консервация и расконсервация самоходного скрепера.

Необходимые сведения по двигателю HM3-238AM2 и аккумуляторным батареям даны в отдельных инструкциях по эксплуатации "Двигатели ЯМЗ-236, ЯМЗ-238" и "Батареи аккумуляторные свинцовые стартерные", которые прилагаются к каждому самоходному скреперу.

При эксплуатации самоходного скрепера МоАЗ-6014 следует дополнительно руководствоваться документами, указанными в ведомости эксплуатационных документов, прилагаемой к каждому изделию

Руководство разработано по состоянию технической документации на I января 1988 года.

В настоящем руководстве приняты следующие условные обозначения и сокращения:

1ВД - подогреватель жидкостной дизельный;

ЖВД - топливный насос высокого давления;

КП - коробка передач;

ШШ - гидромеханическая коробка передач;

КД - коробка дополнительная;

НШ - насос шестеренный;

КОМ - коробка отбора мощности;

ССУ - седельно-сцепное устройство;

РУ - рулевое управление;

ЕО - ежедневное техническое обслуживание;

ТО-1 - первое техническое обслуживание;

ТО-2 - второе техническое обслуживание;

СО - сезонное обслуживание;

ЗИП - комплект запасных частей, инструмента и принадлежностей;

да - домкрат;

ГСМ - горюче-смазочные материалы.

ЧАСТЬ I. ТЕХНИЧЕСКОЕ ОПИСАНИЕ СКРЕПЕРА МоАЗ-6014

I. НАЗНАЧЕНИЕ СКРЕПЕРА МоАЗ-6014

Самоходный скрепер (рис.1) предназначен для послойной разработки грунтов I—II категории, их транспортирования и отсыпки слоя заданной толщины в возводимые сооружения или отвалы.

Допускается применение скреперов для разработки грунтов Ш-1У категорий с обязательным проведением предварительного рыхления.

Набор грунта скрепером производится с помощью трактора-толкача,' оборудованного специальным устройством для толкания или усиленным отвалом бульдозера.

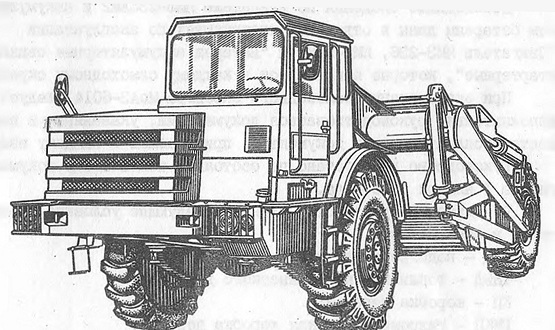

рис1 .Самоходный скрепер МоАЗ-6014

В качестве "толкача" рекомендуется применять гусеничные тракторы мощностью 73,6-132,5 кВт или колесные тракторы и тягачи мощностью 147,2-220,8 кВт.

Наиболее эффективно используется самоходный скрепер при дальности транспортирования грунта 0,5-5 км. При этом необходимо организовать работу так, чтобы не было простоев самоходных скреперов в ожидании трактора-толкача или простоев трактора-толкача в ожидании скреперов. Число самоходных скреперов на один трактор-толкач зависит от дальности транспортирования грунта и должно равняться 3-8.

Допускается проводить загрузку скрепера экскаватором или другими погрузочными средствами с ковшом вместимостью не более 2 м3 туш мягких грунтов и не более I м3 для скальных грунтов.
