Электрическая система

229

36.3 Отсоедините штекер 1 питания динамика

роне радиоприемника нахо­

дится предохранитель.

Установка

6 Подсоедините антенный провод

и штекеры к тыльной стороне ра­

диоприемника.

7 Установите радиоприемник в

монтажный отсек на консоли. Ра­

диоприемник должен зафиксиро­

ваться в отсеке.

8 Подсоедините к отрицатель­

н о м у  п о л ю с у  а к к у м у л я т о р а

клемму провода «массы» (-).

9 Настройте часы.

10 Введите защитный код в ра­

диоприемник.

36 Динамики -

с н я т и е и  у с т а н о в к а

Снятие

1 Отсоедините от отрицатель­

ного полюса аккумулятора клем­

му провода «массы» (-), выклю­

чив предварительно зажигание.

Если радиоприемник имеет

код доступа, то перед тем как

отсоединить аккумулятор, убе­

дитесь, что этот код записан и

позже его можно будет ввести

в радиоприемник.

Если код неизвестен, то радио-

при-емник сможет включить спе­

циализированная мастерская или

же его производитель.

Внимание! Блок динамиков на

передник дверях в случае не­

обходимости следует ме­

нять в комплекте.

2 Снимите обивку передней две­

ри, см. соответствующую главу.

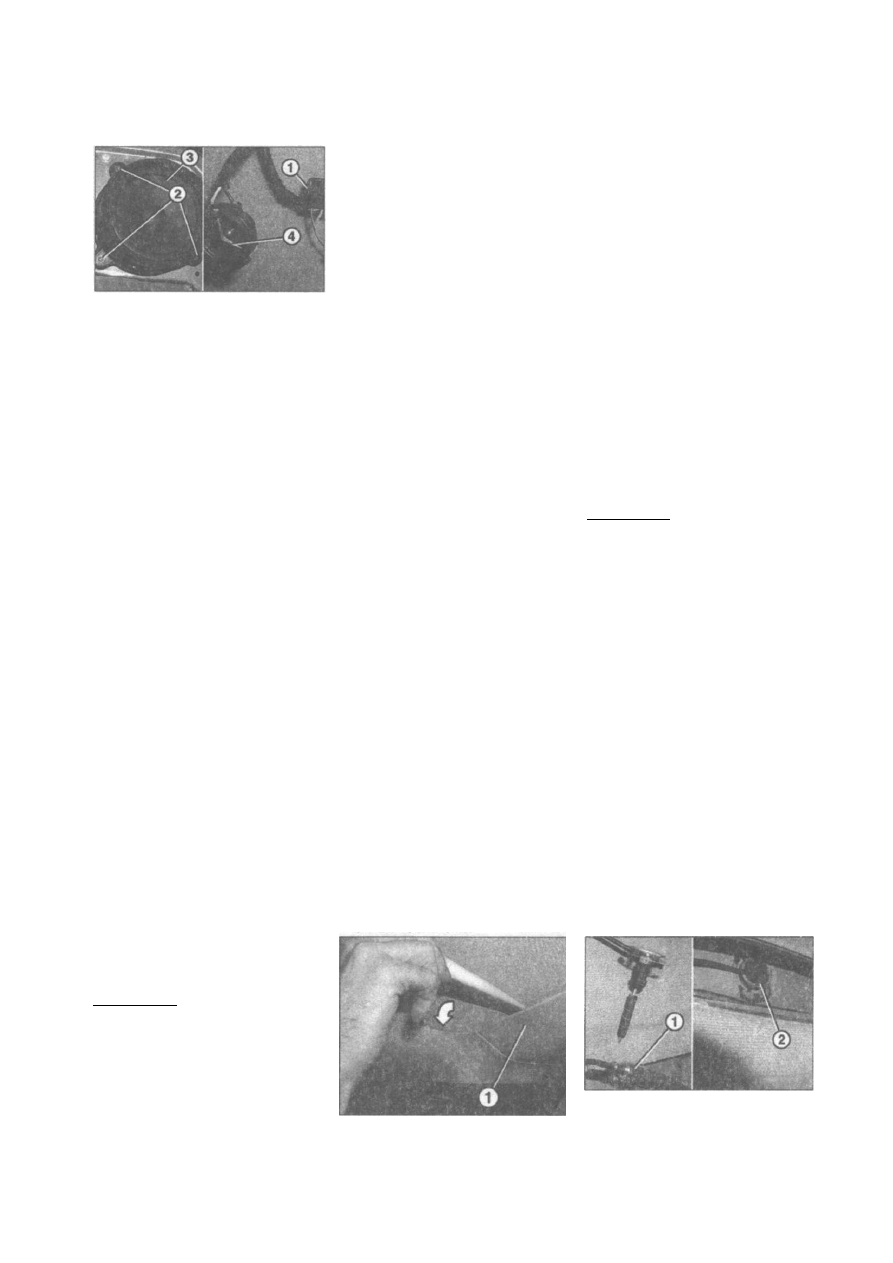

3 Отсоедините штекер 1 пита­

ния динамика (см. иллюстрацию).

4 Высвободите из обивки двери

динамик высокого тона 4 и сни­

мите его (см. иллюстрацию 36.3).

5 Вывинтите три шурупа 2 с го­

ловкой под многогранный торцо­

вый ключ и снимите динамик низ­

кого тона (см. иллюстрацию 36.3).

Установка

6 Установите динамик низко­

го тона и закрепите его тремя

шурупами.

7 Подсоедините штекер дина­

мика.

8 Проверьте состояние фикса­

торов, которыми крепится ди­

намик на обивке двери и при

необходимости замените по­

врежденные на новые.

9 Вставьте динамик высокого

тона в отверстие на обивке двери

и зафиксируйте его.

10 Установите на место обив­

ку двери, см. соответствую­

щую главу.

11 Подсоедините к отрицатель­

ному полюсу аккумулятора клем­

му провода «массы» (-).

12 Настройте часы.

13 Введите защитный код в ра­

диоприемник.

37 Антенна

радиоприемника

на крыше -

с н я т и е и  у с т а н о в к а

Снятие

1 Отсоедините от отрицатель­

ного полюса аккумулятора клем­

му провода «массы» (-), выклю­

чив предварительно зажигание.

37.3 Отожмите обивку потолка 1 в задней

части салона с помощью клина, высвободи­

те из фиксаторов и осторожно опустите вниз

Если радиоприемник имеет код

доступа, то перед тем как отсо­

единить аккумулятор, убеди­

тесь, что этот код записан и

позже его можно будет ввести в

радиоприемник.

Если код неизвестен, то радио­

приемник сможет включить спе­

циализированная мастерская'или

же его производитель.

2 Снимите плафон освещения

задней части салона, см. соот­

ветствующую главу.

3 Отожмите обивку потолка 1 в

задней части салона с помощью

клина, высвободите из фиксато­

ров и осторожно опустите вниз

(см. иллюстрацию).

4 Высвободите провод антенны,

сняв липкую ленту.

Внимание! Обивку потолка

нельзя перегибать.

5 Отсоедините штекер 1 антен­

ны (см. иллюстрацию).

6 Извлеките фиксатор 2 из по­

садочной колодки антенны (см.

иллюстрацию 37.5).

7 Снимите, в зависимости от

модели, с антенны защитный кол­

пачок. Отвинтите антенну в са­

лоне и снимите.

8 Вдавите, в зависимости от

модели, выступ резиновой втулки

антенны с помощью пластмассо­

вого клина в отверстие, а затем

просуньте через отверстие на кры­

ше антенну (см. иллюстрацию).

Установка

9 Вставьте антенну в отверстие

на крыше, действуя из салона, и

зафиксируйте её.

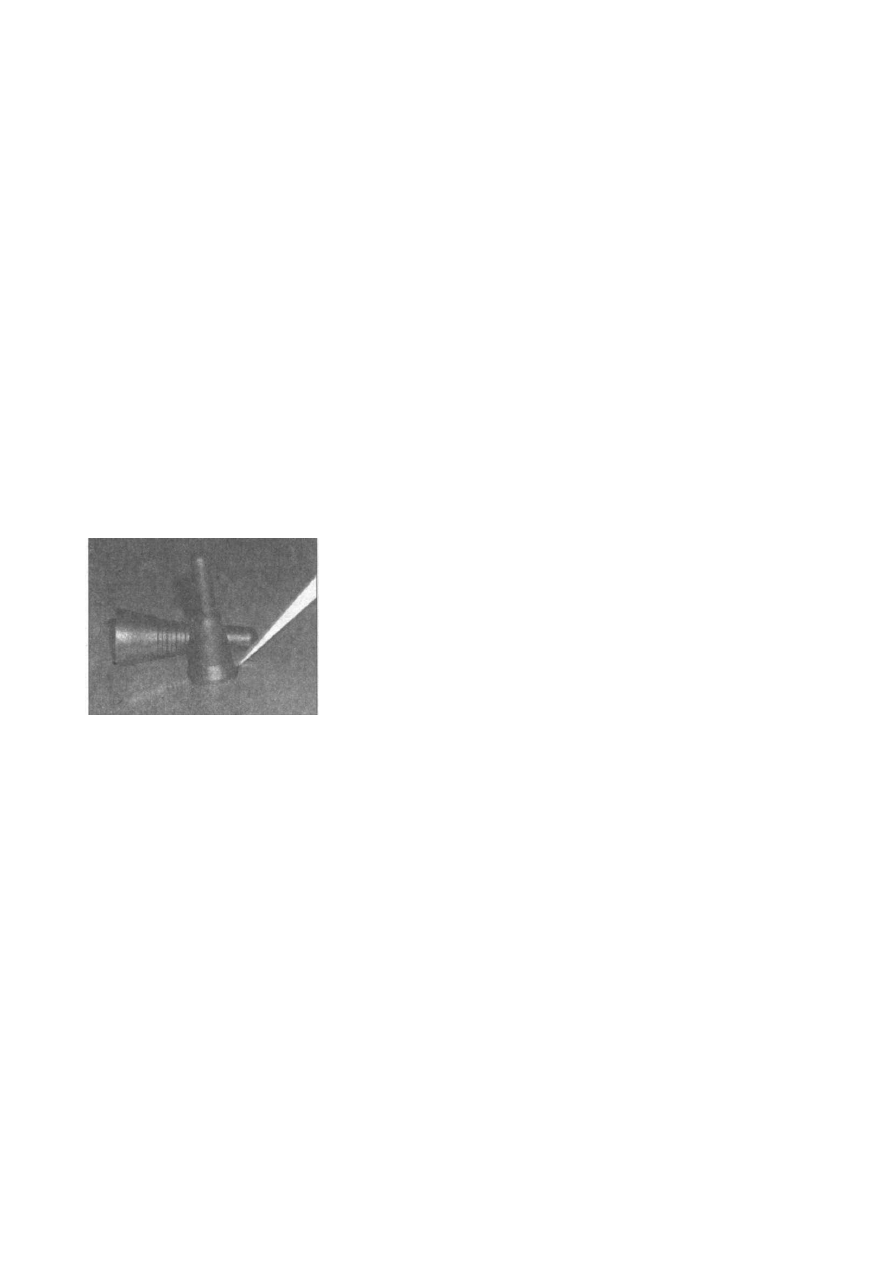

37.5 Отсоедините штекер 1 антенны

230

Электрическая система

37.8 Вдавите, в зависимости от модели,

выступ резиновой втулки антенны с помо­

щью пластмассового клина в отверстие, а

затем просуньте через отверстие антенну

10 Привинтите антенну.

11 Вставьте фиксатор в опор­

ную колодку.

12 Наденьте, если снимался, за­

щитный колпачок.

13 Подсоедините штекер антенны.

14 Закрепите липкой лентой про­

вод антенны на потолке.

15 Установите на место и зафик­

сируйте обивку потолка в задней

части салона.

16 Установите на место плафон

освещения задней части салона.

17 Подсоедините к отрицатель­

н о м у  п о л ю с у  а к к у м у л я т о р а

клемму провода «массы» (-).

18 Настройте часы.

19 Введите защитный код в ра­

диоприемник.

Выявление неисправностей

1 Определение неисправностей двигателя и их устранение

Если двигатель не запускается, то постепенно

сужайте круг поиска неисправности. Для запуска

двигателя должны быть обязательно выполнены

два основных условия: топливовоздушная смесь

должна попадать в цилиндры, а на свечах должна

быть искра зажигания. Поэтому в первую оче­

редь следует проверить, есть ли подача топлива.

Как действовать при этом, указано в разделах

«Топливная система» и «Система зажигания».

Неисправности электронных блоков управле­

ния можно найти и устранить только с помощью

специального контрольно-измерительных прибо­

ров. При проверке искрообразования соблюдай­

те меры предосторожности, указанные в соот­

ветствующей главе.

У дизельного двигателя проверьте устройство

предварительного разогрева и топливную систему.

Двигатель плохо запускается или

не запускается вовсе

Неисправен предохранитель:

• топливного насоса с электроприводом;

• электронной системы впрыскивания;

• системы предварительного разогрева

0 Проверьте предохранитель

Бензиновые двигатели

Неисправность системы зажигания.

0 Проверьте систему зажигания, обратившись

в мастерскую

Неисправен блок управления

двигателем

0 Проверьте в мастерской блок управления

двигателем

Неисправная, загрязненная топливная

система

0 Проверьте топливный насос и трубопроводы

Стартер вращается слишком медленно

0 Зарядите аккумулятор. Проверьте подачу

питания на стартер. Почистите контакты

Не отключается противоугонная система

0 Воспользуйтесь запасным ключом зажига­

ния. Проверьте противоугонную систему

Дефектная прокладка головки блока

цилиндров

0 Замените прокладку

2 Определение неисправностей системы охлаждения двигателя и их устранение

При работающем двигателе мигает

сигнальная лампочка красного цвета

В системе циркуляции слишком мало

охлаждающей жидкости

0 Расширительный бачок должен быть запол­

нен до максимальной отметки. При необхо­

димости долейте жидкость Проверьте гер­

метичность системы охлаждения

Термостат не открывается.

Охлаждающая жидкость циркулирует

только в малом контуре

0 Проверьте, нагревается ли отводящий (вер­

хний) шланг радиатора. Если нет, снимите

и проверьте термостат. При необходимос­

ти замените его

232

Выявление неисправностей

Неисправен водяной насос

0 Демонтируйте и проверьте насос

Неисправен указатель температуры

охлаждающей жидкости

0 Проверьте датчик и указатель на щитке

приборов

Дефект крышки расширительного бачка

0 Проверьте систему охлаждения под давлением

Загрязнены пластины радиатора

0 Радиатор со стороны двигателя продуйте

сжатым воздухом

Радиатор закупорен известковыми

отложениями или ржавчиной. Радиатор

прогревается только вверху, нижний

шланг радиатора остается холодным

0 Замените радиатор

3 Возможные неисправности системы отопления, их причины и способы устранения

Не работает вентилятор

Перегорел предохранитель двигателя

вентилятора

0 Проверьте предохранитель, при необходи­

мости замените

Неисправен выключатель вентилятора

0 Снимите выключатель и проверьте его. При

необходимости замените

Неисправен электродвигатель

вентилятора

0 Проверьте, подается ли напряжение на дви­

гатель вентилятора при включенном зажига­

нии и включенном выключателе вентилятора.

Для этого электродвигатель вентилятора и

регулятор скорости вращения вентилятора

необходимо снять. Если напряжение посту­

пает, то электродвигатель замените

Низкая температура воздуха обдува

Низкий уровень охлаждающей жидкости

0 Проверьте уровень охлаждающей жидко­

сти в расширительном бачке. При необхо­

димости долейте

Забит противопылевой фильтр

0 Замените противопылевой фильтр

Затруднен ход тяг

воздухораспределительных заслонок

0 Проверьте тяги. При необходимости заме­

ните их

Радиатор отопителя негерметичен

или забит

0 Замените радиатор отопителя

Вентилятор отопителя не работает

в одном из режимов

Дефект дополнительного сопротивления

(регулятора скорости вращения)

вентилятора

0 Замените регулятор

Отопитель не выключается

Затруднен ход тяг

воздухораспределительных заслонок

или они неисправны

0 Проверьте тяги. При необходимости заме­

ните их

Шумы в вентиляторе

Попадание грязи, листвы

0 Снимите и почистите вентилятор, прочисти­

те воздуховод

Дисбаланс рабочего колеса вентилятора,

дефектный подшипник

0 Снимите вентилятор и проверьте его на

легкость хода

Приторный запах в салоне. При

включении отопителя запотевают

стекла

Негерметичность радиатора отопителя

0 Проверьте в мастерской герметичность

радиатора под давлением. В случае утечки

охлаждающей жидкости из радиатора ото­

пителя замените его
