Электрическая система

221

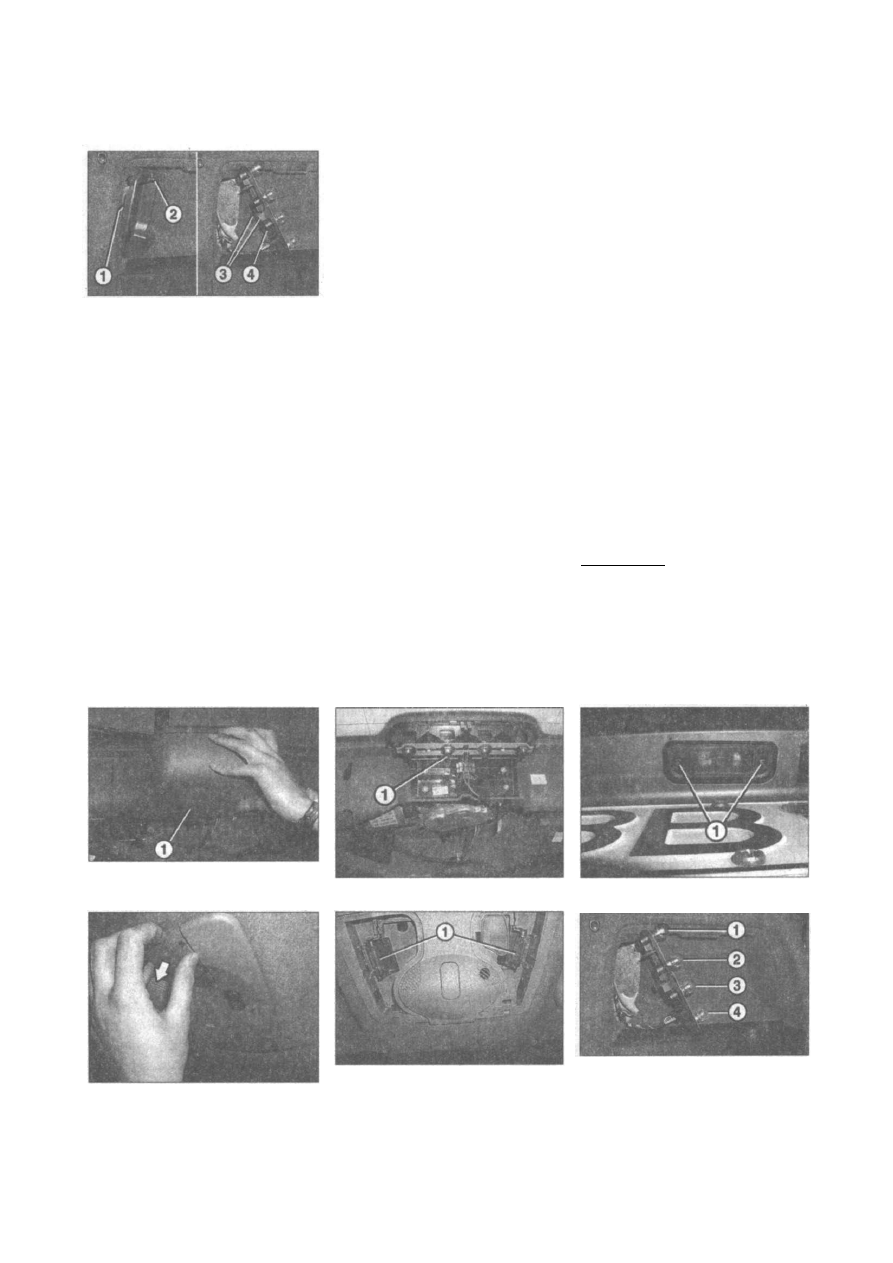

26.26 Потяните крышку 1 в багажнике за

ручку 2

29 Замените перегоревшую лам­

почку на новую. Убедитесь, что

лампочка прочно закреплена в

патроне.

30 Зафиксируйте плату крепле­

ния лампочек в корпусе фары.

31 Установите крышку и закрой­

те карман на обивке багажника.

Дополнительный стоп-

сигнал

32 Откройте заднюю откидную

дверь.

3 3 Снимите крышку 1, которой зак­

рыт дополнительный стоп-сигнал,

подав её вниз (см. иллюстрацию).

34 Поверните патрон 1 лампоч­

ки влево и извлеките его (см.

иллюстрацию).

26.33 Снимите крышку 1, которой закрыт

дополнительный стоп-сигнал, подав её вниз

26.44 Снимите рассеиватель лампочки

(см. стрелку)

35  И з в л е к и т е  п е р е г о р е в ш у ю

лампочку из патрона и установи­

те новую.

36 Установите патрон с новой

лампочкой на место и зафикси­

руйте его, повернув вправо.

37 Установите на направляю­

щие крышку стоп-сигнала, на­

давив на неё, а затем сместите

её снизу вверх.

Лампочки фонаря

освещения номерного знака

3 8 Вывинтите шурупы 1 и снимите

рассеиватель (см. иллюстрацию).

3 9 Извлеките перегоревшую лам­

почку и замените на новую.

40 Осмотрите уплотнительную

прокладку рассеивателя и в слу­

чае её повреждения замените на

новую.

41 Поставьте на место рассеи­

ватель фонаря освещения но­

мерного знака и закрепите его

двумя шурупами 1 (см. иллюст­

рацию 26.38).

Освещение салона - замена

лампочек

42 Выключите соответствующий

плафон освещения.

26.34 Поверните патрон 1 лампочки влево и

извлеките его

26.45 Извлеките неисправную софитную

лампочку 1 из держателя и замените на новую

43 Выключите зажигание.

Лампочка для чтения

44 Снимите рассеиватель лампоч­

ки (см. стрелку на иллюстрации).

45 Извлеките неисправную со­

фитную лампочку Г из держа­

теля и замените на новую (см.

иллюстрацию).

46 Установите рассеиватель на

место и надавите на него, что­

бы он зафиксировался.

Лампочка освещения

задней части салона

47 Снимите с помощью отвер­

тки 1 рассеиватель плафона,

поддев его с правой стороны

(см. иллюстрацию).

48 Подденьте отверткой крыш­

ку под рассеивателем и откройте

её (см. стрелку на иллюстрации).

Внимание! Сам плафон сни­

мать не обязательно.

4 9 Извлеките перегоревшую со­

фитную лампочку из патрона и

вставьте новую.

50 Установите на место крышку.

51 Закрепите в плафоне левую

26.38 Вывинтите шурупы 1 и снимите рас

сеиватель

26.0а В заднем фонаре установлены лампоч­

ки следующих огней:

1 - лампочка стоп-сигнала

2 - лампочка фонаря заднего хода
3 - лампочка указателя поворота
4 - лампочка габарита. В фаре на водитель­

ской стороне находится двухнитевая

лампочка габарита и противотуманного

фонаря

222

Электрическая система

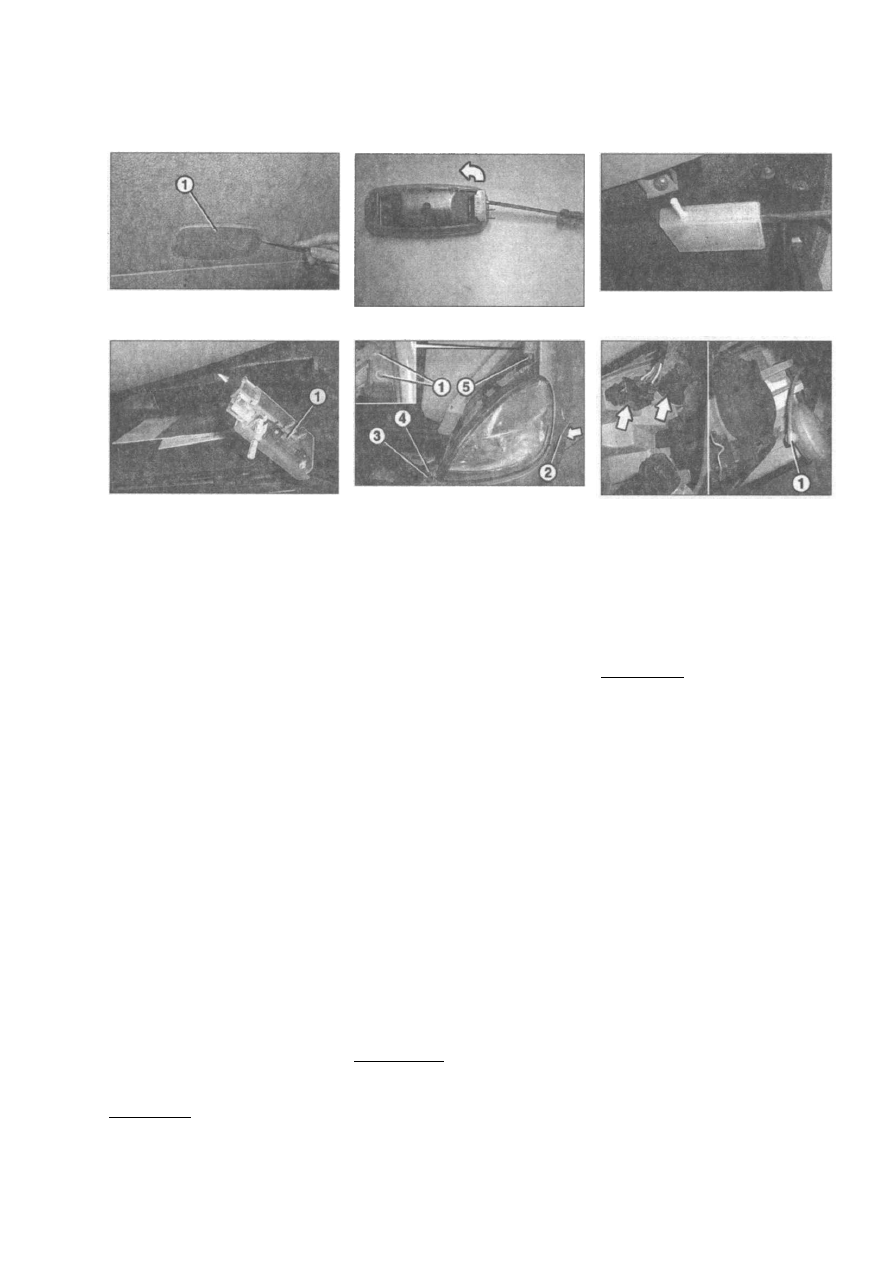

26.47 Снимите с помощью отвертки 1 рас­

сеиватель плафона, поддев его с правой

стороны

26.53 Установите новую софитную лампочку 1

сторону рассеивателя, а затем за­

фиксируйте его, надавив на него.

Лампочка фонаря

освещения вещевого

ящика

5 2 Откройте вещевой ящик и сни­

мите рассеиватель, поддев его

отверткой с правой стороны (см.

иллюстрацию).

53 Установите новую софитную

лампочку 1 (см. иллюстрацию).

54 Закрепите левую сторону

рассеивателя на монтажном

месте и зафиксируйте его.

55 Закройте крышку вещевого

ящика.

27 Фары -

с н я т и е и  у с т а н о в к а

Правильная регулировка фар

имеет большое значение для обес­

печения безопасности движения.

Точная установка фар возмож­

на только с помощью специаль­

ного регулировочного прибора в

условиях мастерской.

1 Отсоедините от отрицатель­

ного полюса аккумулятора клем­

му провода «массы» (-), выклю­

чив предварительно зажигание.

Внимание! При отсоединении
аккумулятора из радиоприем­
ника удаляется защитный код,
а также все автоматические

26.48 Подденьте отверткой крышку под рас-

сеивателем и откройте её

27.4 Вывинтите два болта 1

настройки на радиостанции.

Если код неизвестен или не за­

писан, то ввести радиоприем­

ник в эксплуатацию будет мож­

но лишь прибегнув к помощи

мастерской или изготовите­

ля радиоприемника. Поэтому

предварительно убедитесь,

что код известен.

2 Левая фара. Переведите в

противоположную сторону сто­

порный рычаг и снимите бачок

омывателя.

3 Правая фара. Переведите в

противоположную сторону сто­

порный рычаг и снимите расши­

рительный бачок охлаждающей

жидкости.

4 Вывинтите два болта 1 (см.

иллюстрацию).

5 Вывинтите болт 2, действуя

со стороны колесной ниши (см.

стрелку на иллюстрации 24.4).

6 Вывинтите болт 3 на лице­

вой стороне фары (см. иллюст­

рацию 27.4).

7 Вывинтите болты 4 и 5, кото­

рыми крепится фара (см. иллюс­

трацию 27.4).

Внимание! Снятие и уста­

новка фары облегчаются,

если перед этим был демон­

тирован бампер.

8 Снимите фару, подав её впе­

ред, и отсоедините находящиеся

на её тыльной стороне штекеры

26:52 Откройте вещевой ящик и снимите

рассеиватель, поддев его отверткой с пра­

вой стороны

27.8 Снимите фару, подав её вперед, и отсо­

едините находящиеся на её тыльной сторо­

не штекеры

(см. стрелки на иллюстрации).

При необходимости снимите

крышку с противотуманной фары.

9 Осторожно отожмите отверт­

кой шланг 1 блока пневматики

регулятора положения фары (см.

иллюстрацию 27.8).

Внимание! При отсоедине-

нии блока пневматики соблю­

дайте осторожность, что­

бы не повредить разъем.

10 Попросите помощника поддер­

жать крыло и бампер и извлеките

блок-фару, если бампер перед

этим не отсоединялся.

Установка

11 Установите фару в монтаж­

ное отверстие на крыле.

12 Подсоедините штекеры пита­

ния лампочек блок-фары.

13 Подсоедините регулятора по­

ложения фары.

14 Установите, если имеется,

крышку противотуманной фары.

15 Убедитесь, что резиновое

уплотнение фары правильно по­

сажено.

16 Выправьте фару и закрепите её

болтами 4 и 5 (см. иллюстрацию).

17 Ввинтите два болта 1 (см. ил­

люстрацию 27.16).

18 Ввинтите болт 2, действуя

Электрическая система

223

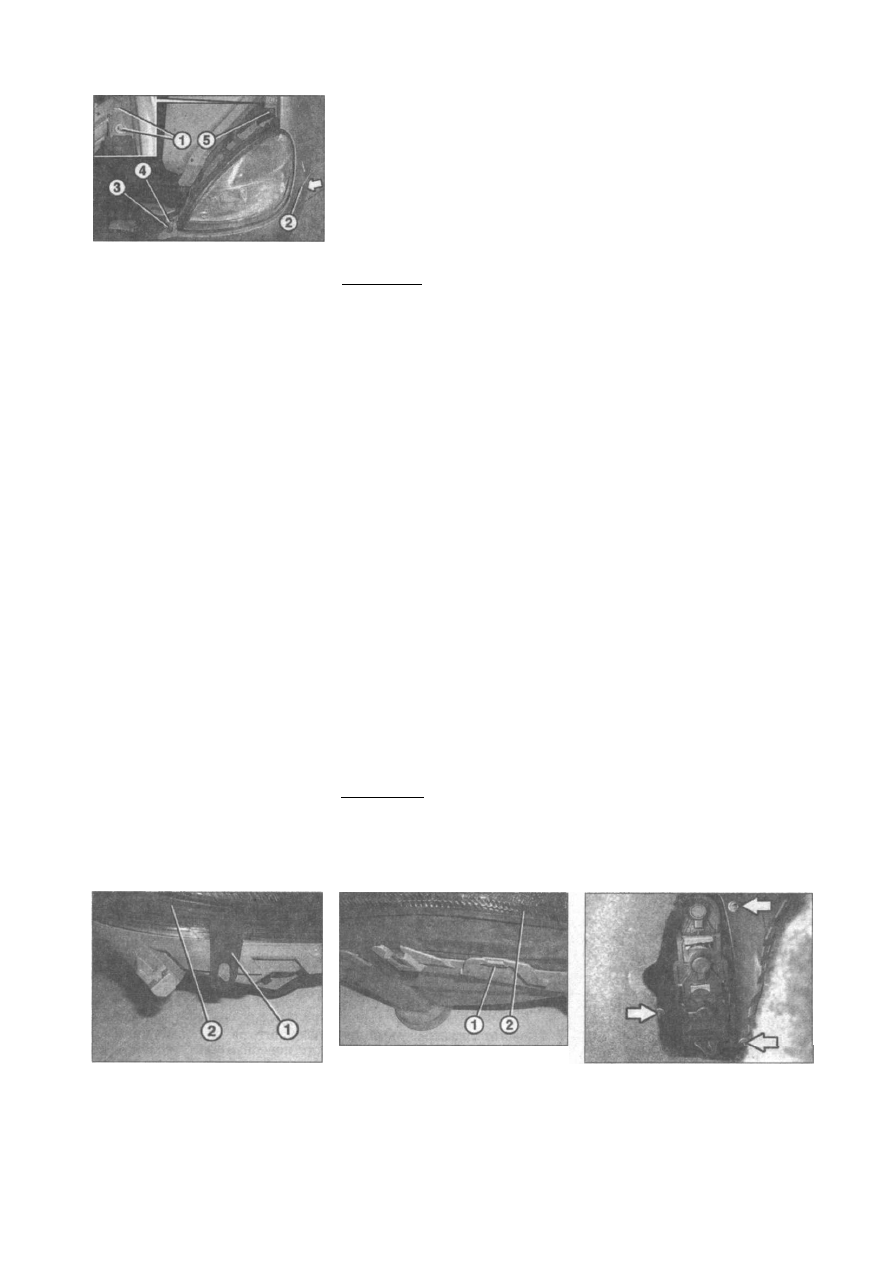

27.16 Выправьте фару и закрепите её болта­

ми 4 и 5

со стороны колесной ниши (см.

иллюстрацию 27.16).

19 Ввинтите болт 3 на лицевой сто­

роне фары (см. иллюстрацию27.16).

2 0 установите наместо, если сни­

мался, передний бампер.

21 Левая фара. Установите на

место бачок омывателя, заведя

его выступ в монтажное отверстие

и закрепите стопорным рычагом.

2 2 Правая фара. Установите на

место, если необходимо, расши­

рительный бачок охлаждающей

жидкости.

23 Подсоедините к аккумулято­

ру клемму провода «массы» (-),

убедившись перед этим, что за­

жигание выключено.

24 Введите защитный код в ра­

диоприемник и настройте часы.

2 5 Обратитесь при первой воз­

можности в мастерскую для про­

верки положения фар и при необ­

ходимости откорректируйте его.

Рассеиватель фары. - снятие

и установка

Снятие

2 6 Снимите фару.

2 7 Снимите проушины 1 резино­

вого уплотнения 2 рассеивателя,

если уплотнение выполнено с

ними, из креплений на фаре (см.

иллюстрацию).

28 Отожмите отверткой упоры 1

рассеивателя 2 (см. иллюстра­

цию).

2 9 Снимите рассеиватель с фары

и при необходимости замените

на новый.

Внимание! При выполнении

работ не касайтесь руками

отражателя фары.

Установка

30 Проверьте состояние резино­

вого уплотнения рассеивателя и

при необходимости замените на

новое.

31 Установите рассеиватель на

место, зафиксировав его упора­

ми 1 (см. иллюстрацию 26.28).

При этом следите за правильным

положением уплотнения рассеи­

вателя.

32 Закрепите проушины уплотне­

ния рассеивателя на выступах

фары.

33 Установите фару на место.

28 Задние фары -

с н я т и е и  у с т а н о в к а

Снятие

1 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-),

выключив предварительно за­

жигание.

Внимание! При отсоедине­

нии аккумулятора из радио­

приемника удаляется за­

щитный код, а также все

автоматические настройки

на радиостанции. Если код

неизвестен или не записан,

то ввести радиоприемник в

эксплуатацию будет можно

лишь прибегнув к помощи ма­

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,

что код известен.

2  С н и м и т е плату  л а м п о ч е к

задней фары, см. соответству­

ющую главу.

3 Отвинтите три гайки, кото­

рыми закреплен рассеиватель

задней фары (см. стрелки на

иллюстрации).

Установка

4 Проверьте состояние и заме­

ните поврежденную или ставшую

пористой резиновую прокладку.

5 Поставьте на место и зак­

репите тремя гайками рассеи­

ватель фары.

6 Установите на место плату

с лампочками.

7 Подсоедините к аккумулято­

ру клемму провода «массы» (-),

убедившись перед этим, что за­

жигание выключено.

8 Введите защитный код в ра­

диоприемник и настройте часы.

9 Проверьте работоспособ­

ность лампочек фары.

29 Щиток приборов -

с н я т и е и  у с т а н о в к а

Снятие

В данной главе приводится

порядок снятия и установки

щитка приборов, различных

выключателей, а также авто­

магнитолы, включая динамики

и антенну.

27.27 Снимите проушины 1 резинового уп­

лотнения 2 рассеивателя, если уплотнение

выполнено с ними, из креплений на фаре

27.28 Отожмите отверткой упоры 1 рассеи­

вателя 2

28.3 Отвинтите три гайки, которыми закреп­

лен рассеиватель задней фары, см. стрелки

_

224

Электрическая система

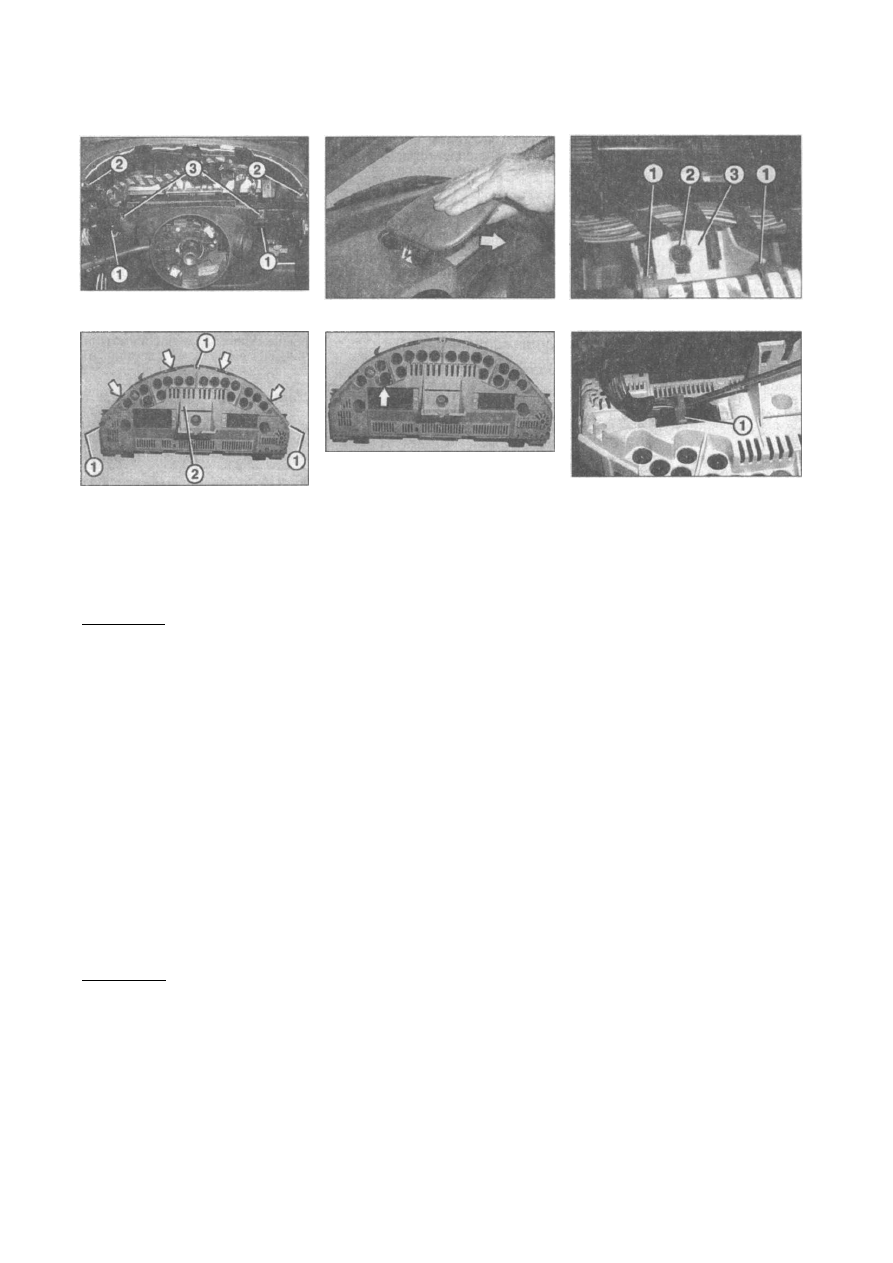

29.2 Вывинтите два шурупа 1, которыми

закреплена накладка дефлектора на води­

тельской стороне, и снимите накладку

29.10 Вывинтите три шурупа 1 с головкой

под многогранный торцовый ключ, отожми­

те удерживающие прижимы (см. стрелки) и

снимите плату 2

1 Отсоедините клемму провода

«массы» (-) от полюсного выво­

да аккумулятора. Зажигание при

этом должно быть выключено.

Внимание! При отсоединении

аккумулятора из радиоприем­

ника удаляется защитный

код, а также все

автоматические настройки

на радиостанции. Если код

неизвестен или не записан, то

ввести радиоприемник в эксп­

луатацию будет можно лишь

прибегнув к помощи мастерс­

кой или изготовителя радио­

приемника. Поэтому предва­

рительно убедитесь, что код

известен.

Автомобили выпуска до 21

01 года

2 Вывинтите два шурупа 1, ко­

торыми закреплена накладка

дефлектора на водительской сто­

роне, и снимите накладку (см.

иллюстрацию)..

Внимание! На иллюстрации

показан щиток приборов со

снятой накладкой.

3 Вывинтите два шурупа 2 с

головками под многогранный тор­

цовый ключ и снимите верхнюю

накладку щитка приборов (см.

иллюстрацию 29.2).

4 Вывинтите два шурупа 3 с

головками под многогранный

29.6 Снимите накладку щитка приборов, по­

дав её по направлению, как показано стрелкой

29.11 Поверните перегоревшую сигнальную

лампочку на 1/4 оборота против часовой

стрелки (см. стрелку) и извлеките её из

платы

торцовый ключ, которыми зак­

реплен щиток приборов (см.

иллюстрацию 29.2).

5 Подайте щиток приборов в

салон, высвободите и отсоеди­

ните штекеры на его тыльной

стороне и извлеките щиток.

Автомобили выпуска

с 3/01 года

В зависимости от модели для

снятия щитка приборов необ­

ходимы две специальных съем­

ных скобы, с помощью кото­

рых снимается накладка щитка

приборов. Эти скобы, имеющие

номер артикула 140 589 02 33

00, заводятся до упора на глу­

бину примерно 3 5 мм в оба шли­

ца с правой и левой сторон на­

кладки щитка приборов.

После этого скобы следует по­

вернуть на 90° и осторожно подать

на себя, чтобы они зашли в выем­

ки на тыльной стороне накладки.

После этого следует потянуть

одновременно за обе скобы и снять

накладку.

6  С н и м и т е накладку  щ и т к а

приборов, подав её по направ­

лению, как показано стрелкой

на иллюстрации.

7 Извлеките температурный дат­

чик 1 из посадочного места на щит­

ке приборов (см. иллюстрацию).

8 Вывинтите болт 2, отожмите

29.7 Извлеките температурный датчик 1 из

посадочного места на щитке приборов

29.15 Установите щиток приборов в монтаж­

ный отсек, подсоедините штекеры и закре­

пите их скобой 1, поддев её отверткой

прижим 3 и приподнимите щиток

приборов (см. иллюстрацию 29.7).

9 Расфиксируйте штекеры на

тыльной стороне щитка прибо­

ров, отжав скобу, и отсоедините

штекеры.

10 Снимите щиток приборов.

Если электронная плата будет из­

влекаться из корпуса щитка, то для

этого следует вывинтить три шуру­

па 1 с головкой под многогранный

торцовый ключ, отжать удержива­

ющие прижимы (см. стрелки на ил­

люстрации) и снять плату 2.

11 Поверните перегоревшую сиг­

нальную лампочку на 1/4оборота

против часовой стрелки (см.

стрелку на иллюстрации) и извле­

ките её из платы.

Установка

12 Устшювитевкорпуснгиткаэлек-

тронную плату, если она извлека­

лась, и зафиксируйте её. Следите за

тем, чтобы стекло на корпусе щит­

ка не было запачкано изнутри.

13 Закрепите плату в щитке тре­

мя шурупами с головкой под мно­

гогранный торцовый ключ.

14 Вставьте новую лампочку и

закрепите её на посадочном ме­

сте, повернув её на 1/4 оборота по

часовой стрелке.

15 Установите щиток приборов
