Электрическая система

217

20.24 Установите на место коробку обтекате­

ля так, чтобы уплотнительная резинка при­

легала к ветровому стеклу, а с боков была

заправлена под боковое уплотнение

2 4 Установите на место коробку

обтекателя так, чтобы уплотни­

тельная резинка прилегала к вет­

ровому стеклу, а с боков была

заправлена под боковое уплотне-

ние(см. стрелку наиллюстрации).

2 5 Закрепите коробку обтекате­

ля пятью шурупами.

26 Подсоедините к насосу омы-

вателя шланг подачи моющей

жидкости к жиклерам и устано­

вите на место бачок с моющей

жидкостью.

2 7 Подсоедините штекер обогре­

вателя жиклеров.

2 8 Установите на верхние направ­

ляющие крышку воздухозаборника

и закрепите её четырьмя болтами.

29 Установите щеткодержатели.

30 Подсоедините к аккумулято­

ру клемму провода «массы» (-).

Зажигание при этом должно быть

выключено.

31 Введите защитный код в ра­

диоприемник и настройте часы.

21 Электродвигатель

очистителя ветрового

стекла -

  с н я т и е

и  у с т а н о в к а

Снятие

1 Выключите зажигание и из­

влеките ключ из замка.

2 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-).

Внимание! При отсоедине­

нии аккумулятора из радио­

приемника удаляется за­

щитный код, а также все

автоматические настройки

на радиостанции. Если код

неизвестен или не записан,

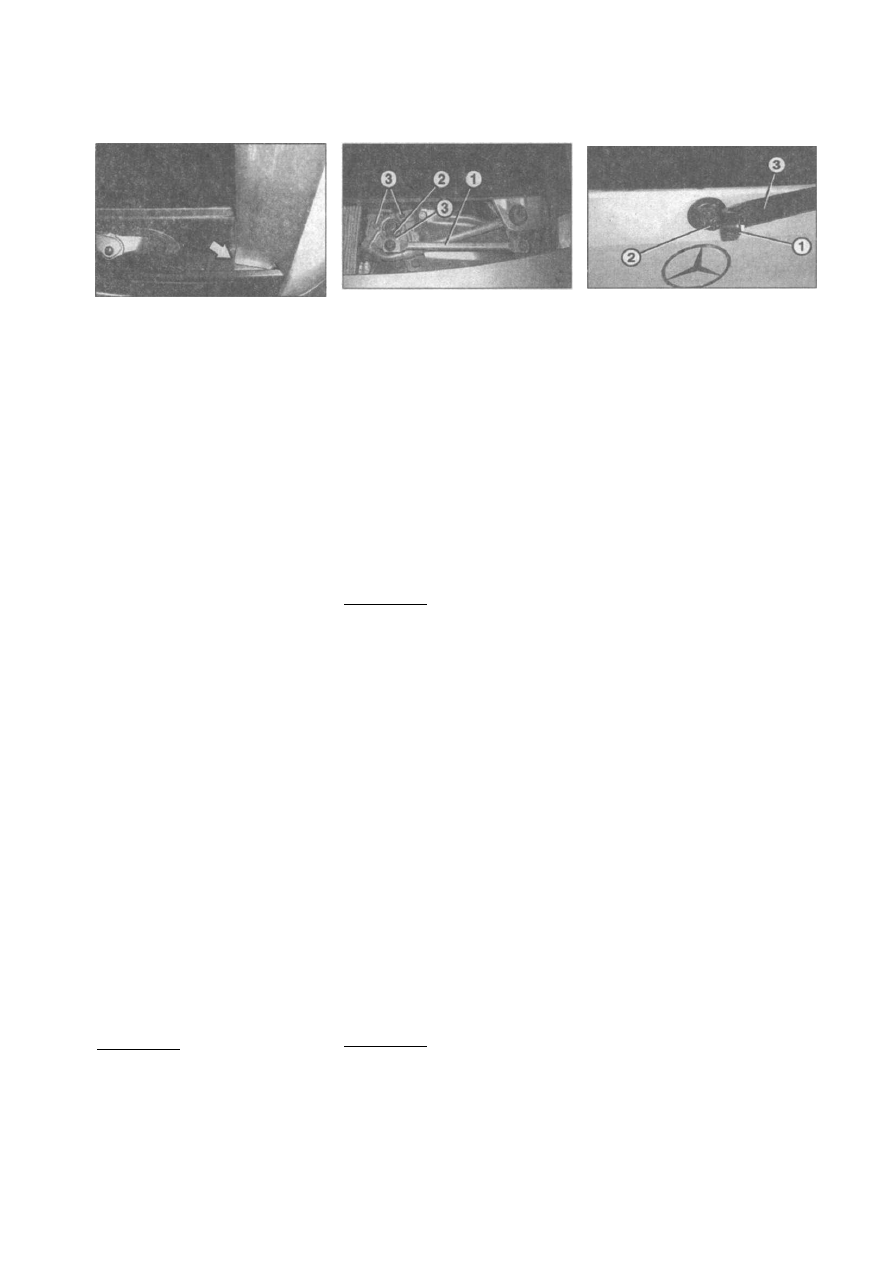

21.3 Снимите тягу 1 с рычага кривошипа 2

то ввести радиоприемник в

эксплуатацию будет можно

лишь прибегнув к помощи ма­

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,

что код известен.

3 Демонтируйте очиститель

стекла.

4 Снимите тягу 1 с рычага кри­

вошипа 2 (см. иллюстрацию).

5 Вывинтите три болта 3 и отсое­

дините электродвигатель стекло­

омывателя (см. иллюстрацию 21.3).

Внимание! На иллюстрации
показан только один болт 3.

Установка

6 Подсоедините штекер питания

электродвигателя очистителя и

дайте возможность электродви­

гателю в течение непродолжи­

тельного времени сработать, а

затем выключите его подрулевым

выключателем, чтобы он занял

положение парковки. После уста­

новки электродвигателя в нужное

положение выключите зажигание

и отсоедините штекер.

7 Установите электродвига­

тель на кронштейн и закрепите

болтами 3, не затягивая их, что­

бы электродвигатель можно

было сместить на болтах (см.

иллюстрацию 21.3).

8 Установите тягу 1 возврат­

но-поступательного движения

очистителя на рычаг 2 криво­

шипа так, чтобы они образовы­

вали одну линию (см. иллюст­

рацию 21.3).

Внимание! Расстояние меж-

ду пальцем кривошипа и тягой

должно составлять 10,2 мм.

При несоблюдении нужного рас­

стояния существует опас­

ность, что правая тяга бу­

дет бить по передней стойке.

22.4 Снимите защитный колпачок 1 и отвин

тите гайку 2

Поэтому при необходимости
поправьте положение тяги.

9 Затяните три болта 3 крепле­

ния электродвигателя очистите­

ля с приложением усилия 15 Нм

(см. иллюстрацию 21.3).

10 Установите на место меха­

низм очистителя.

11 Подсоедините к аккумулято­

ру клемму провода «массы» (-).

Зажигание при этом должно быть

выключено.

12 Введите защитный код в ра­

диоприемник и настройте часы.

13 Проверьте ход и положение

парковки щеток очистителя.

22 Щеткодержатель

очистителя заднего

стекла -

  с н я т и е и  у с т а н о в к а

Снятие

1 Смочите заднее стекло водой.

2 Включите стеклоочиститель

и дайте ему непродолжитель­

ное время поработать. Выклю­

чите очиститель. Щетка очис­

тителя должна стать в исходное

положение.

3 Отметьте на заднем стекле

положение щетки очистителя,

воспользовавшись, к примеру,

скотчем. Подразумевается, что

положение рычага очистителя от­

регулировано правильно и нане­

сенные метки будут эталоном.

4 Снимите защитный колпачок

1 и отвинтите гайку 2 (см. иллю­

страцию).

5 Снимите щеткодержатель 3 с

вала (см. иллюстрацию 22.4).

Установка

6 Убедитесь, что электродви­

гатель очистителя находится в

218

Электрическая система

23.6 Вывинтите три болта крепления элект­

родвигателя очистителя (см. стрелки на

иллюстрации) и снимите электродвигатель,

подав его вниз

исходном положении. Для этого

в к л ю ч и т е  з а ж и г а н и е , затем

включите на короткое время

электродвигатель очистителя и

в ы к л ю ч и т е его  п о д р у л е в ы м

выключателем.

7 Установите рычаг очистите­

ля на вал, воспользовавшись мет­

ками, нанесенными скотчем пе­

ред снятием стеклоочистителя.

8 Навинтите гайку 2 крепления

рычага (см. иллюстрацию 22.4).

9 Проверьте еще раз исходное

положение рычага. Для этого смо­

чите водой заднее стекло и на ко­

роткое время включите очисти­

тель. Рычаг должен возвращаться

в исходное положение, а щетка - не

выходить за край стекла.

При необходимости вновь сни­

мите рычаг, отвинтив гайку креп­

ления, и повторите регулировку.

10 Затяните гайку 2 крепления

рычага на валу с приложением уси­

лия 15 Нм (см. иллюстрацию 22.4).

23 Электродвигатель

очистителя заднего

стекла -

  с н я т и е и  у с т а н о в к а

Снятие

1 Выключите зажигание и из­

влеките ключ из замка.

2  С н и м и т е щеткодержатель

очистителя стекла.

3 Снимите накладку дополнитель­

ного стоп-сигнала, см. соответству­

ющую главу.

4 Снимите обивку задней от­

кидной двери, см. соответству­

ющую главу.

5 Отсоедините штекер 1 пита­

ния электродвигателя стеклоочи­

стителя.

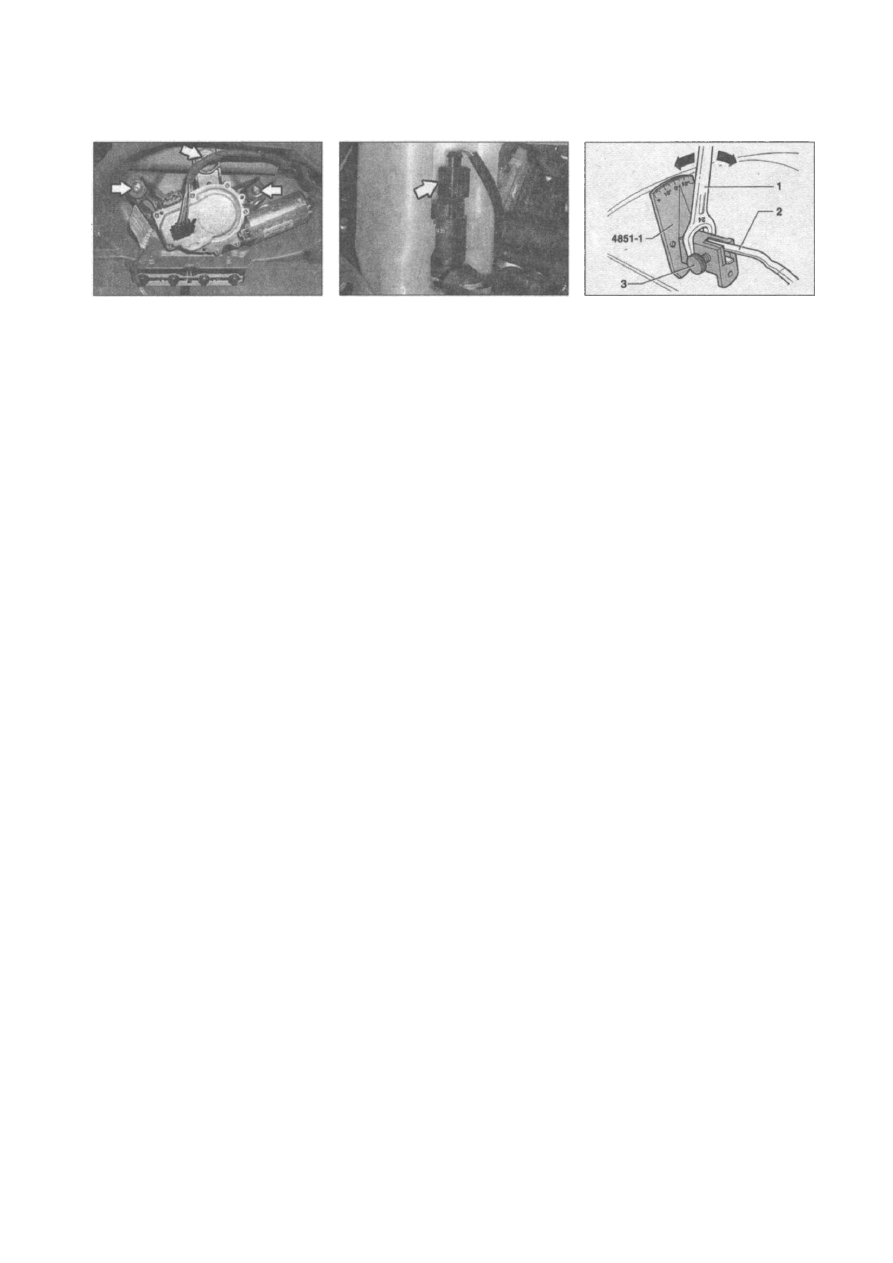

24.3 Отсоедините штекер питания электро­

двигателя насоса (см. стрелку), отжав пово­

док фиксатора отверткой

6 Вывинтите три болта крепле­

ния электродвигателя очистите­

ля (см. стрелки на иллюстрации)

и снимите электродвигатель, по­

дав его вниз (см. иллюстрацию).

Установка

7 Закрепите электродвигатель

стеклоочистителя болтами на

задней двери.

8 Подсоедините штекер пита­

ния электродвигателя стеклоочи­

стителя.

9 Включите электродвигатель и

дайте ему поработать примерно

минуту, а затем выключите под­

рулевым выключателем. Это не­

обходимо для установки электро­

двигателя в исходное положение.

10 Установите на место обивку

задней откидной двери.

11 Установите на место наклад­

ку дополнительного стоп-сигнала.

12  У с т а н о в и т е щеткодержа­

тель и проверьте функциониро­

вание очистителя стекла.

24 Электродвигатель

насоса омывателя -

с н я т и е и  у с т а н о в к а

Снятие

1 Выключите зажигание и из­

влеките ключ из замка.

2 Расфиксируйте бачок омыва­

теля, снимите его и слейте мою­

щую жидкость.

3 Отсоедините штекер питания

электродвигателя насоса (см.

стрелку на иллюстрации), отжав

поводок фиксатора отверткой.

4 Отсоедините от насоса омы­

вателя шланги подачи моющей

жидкости.

25.4 Отведите рычаг 2 очистителя от стекла

и установите его в специальный прибор

HAZET 4851-1, зафиксировав прижимным

болтом 3

5 Снимите электродвигатель

насоса, подав его вверх.

Установка

6 Установите электродвигатель

на монтажное место.

7 Подсоедините к насосу шлан­

ги подачи моющей жидкости

8 Подсоедините штекер пита­

ния электродвигателя насоса

омывателя.

9 Установите бачок омывате­

ля на место, заведя его выступ

в монтажное отверстие.

10 Зафиксируйте бачок омыва­

теля и залейте в него моющую

жидкость.

11 Проверьте функционирова­

ние омывателя.

25 Угол наклона рычагов

стеклоочистителя -

п р о в е р к а и  р е г у л и р о в к а

Угол наклона рычагов стекло­

очистителя необходимо проверять

или регулировать, если во время

работы щетки «скребут» по стек­

лу или же функционируют с боль­

шим уровнем шума. Необходимый

специальный инструмент: специаль­

ный прибор HAZET 4851-1.

Проверка

1 Смочите стекло водой.

2 Приведите рычаг стеклоочи­

стителя в исходное положение.

Для этого включите стеклоочис­

титель и дайте ему поработать

примерно минуту.

3 Снимите щетку стеклоочис­

тителя.

4 Отведите рычаг 2 очистителя

от стекла и установите его в спе­

циальный прибор HAZET 4851  - 1 ,

Электрическая система

219

Таблица с обозначениями ламп

Лампы накаливания, 12В

Тип

Мощность

Дальний свет

Н7/Н*

55/60 Вт

Противотуманные фары

Н1/Н4*

55 Вт

Ближний свет

Н7

55 Вт

Фонари указателя поворота, передние

PY

21 Вт

Стояночные огни

5 Вт

Боковые повторители поворота

WY

5 Вт

Фонари указателя поворота, задние

PY

21 Вт

Стоп-сигнал

Р

21/5 Вт

Противотуманный фонарь

Р

21/4 Вт

Фонари заднего хода

Р

21 Вт

Фонарь освещения номерного знака

С

5 Вт

Дополнительный стоп-сигнал

5 Вт

Лампочка для чтения/фонарь багажника

5 Вт

* в зависимости от года выпуска автомобиля могут устанавливаться разные лампочки

зафиксировав прижимным бол­

том 3 (см. иллюстрацию).

5 Опустите, соблюдая осторож­

ность, рычаг стеклоочистителя

вместе со специальным прибо­

ром на стекло.

Внимание! Специальный при­

бор HAZET 4851-1 должен со­

прикасаться со стеклом в

трех точках.

6 Считайте угол наклона, пока­

зываемый прибором, и сравните с

таблицей номинальных значений.

Номинальное значение:

Левый гллчаг -6,5°

Правый рычаг + 5°

Очиститель заднего стекла .. +7°

Регулировка

7  П о д н и м и т е рычаг стекло­

очистителя и осторожно повер­

н и т е  с п е ц и а л ь н ы й  п р и б о р

HAZET 4851-1 гаечным клю­

чом 1 (см. иллюстрацию 25.4),

чтобы выставить на шкале за­

данную величину угла. Рычаг

стеклоочистителя удерживайте

при этом на валу с помощью

плоскогубцев, чтобы не допус­

тить повреждения рычага.

8 Опустите, соблюдая осто­

рожность, рычаг стеклоочис­

тителя вместе с приспособле­

нием на стекло. Повторяйте

процедуру до тех пор, пока не

будут достигнуты номиналь­

ные значения, подтверждаемые

показаниями шкалы прибора.

9 Снимите приспособление и ус­

тановите его снова для проверки

угла наклона рычага стеклоочис­

тителя. В случае необходимости

угол откорректируйте.

10 Установите на место щетку

очистителя стекла.

Внимание! Пластмассовые

рычаги очистителя стекла

регулировать таким спосо­

бом нельзя.

26 Осветительные

приборы

Общие положения

Пояснения по бозначению

электрических лампочек

Н - галогенная лампочка.

Р - лампочка с ножевым

цоколем.

PY - лампочка с ножевым

цоколем и колбой

оранжевого цвета.

W - лампочка со стеклянным

цоколем.

WY - лампочка со стеклянным

цоколем и колбой

оранжевого цвета.

С - софитная лампочка.

К осветительным приборам

относятся: фары и противоту­

манные фары, задние фонари,

стоп-сигналы, фары заднего

хода, фонари указателя поворо­

тов, задние противотуманные

фары, фонари освещения номер­

ного знака и плафоны освеще­

ния салона.

Внимание! Пластмассовые

рассеиватели головных фар

покрыты защитным лако­

вым слоем. По этой причине

их нельзя протирать сухой

ветошью или жесткой тка­

нью. Для их чистки нельзя

пользоваться чистящими

средствами или раствори­

телями. Рассеиватели мож­

но чистить только мягкой и

влажной салфеткой.

Перед заменой лампы нака­

ливания отключите соответ­

ствующий потребитель тока.

Внимание! Не касайтесь

пальцами стеклянных колб

лампочек. Отпечатки паль­

цев испаряются и затем

осаждаются на рефлекторе,

что приводит к его потуск­

нению. Лучше всего поло­

жить на колбу чистую сал­

фетку и пользоваться

рукавицами из хлопковой тка­

ни. Это в первую очередь

касается лампочек головных

и противотуманных фар.

Если по неосторожности

пятна все же остались на
колбе лампы, то удалите их

чистой тканью без ворса,
смочив ее спиртом.

Внимание! Лампы накалива-

ния должны заменяться

только на лампы аналогично­

го исполнения.

Внимание! Лампы Н7 газо­

наполненные и, соответ­

ственно, находятся под дав­

лением. При их замене

рекомендуется надевать

защитные очки и перчатки.

Лампочки наружного освещения -

замена

1 Выключите соответствую­

щую фару/свет с помощью вык­

лючателя.

2 Выключите зажигание.

Лампочки фар

Внимание! В зависимости

от года выпуска снятие и

установка лампочек фар воз­

можны или из моторного от­

сека или через отверстия в

колесных нишах, которые

закрыты крышками. Патро­

ны лампочек зажимные или

же удерживаются металли­

ческими защелками.

3 Снятие лампочек через мо­

торный отсек. Откройте капот.

Отведите рычаг 1, которым фик­

сируется бачок омывателя и рас­

ширительный бачок с охлаждаю­

щей жидкостью, если такой рычаг

имеется (см. иллюстрацию).

4 Снимите бачки и закрепите их

на кузове в стороне от места работ.

5 Снятие лампочек через от­

верстие в колесной нише. Авто-

220

Электрическая система

26.3 Отведите рычаг 1, которым фиксирует­

ся бачок омывателя и расширительный

бачок с охлаждающей жидкостью, если та­

кой рычаг имеется

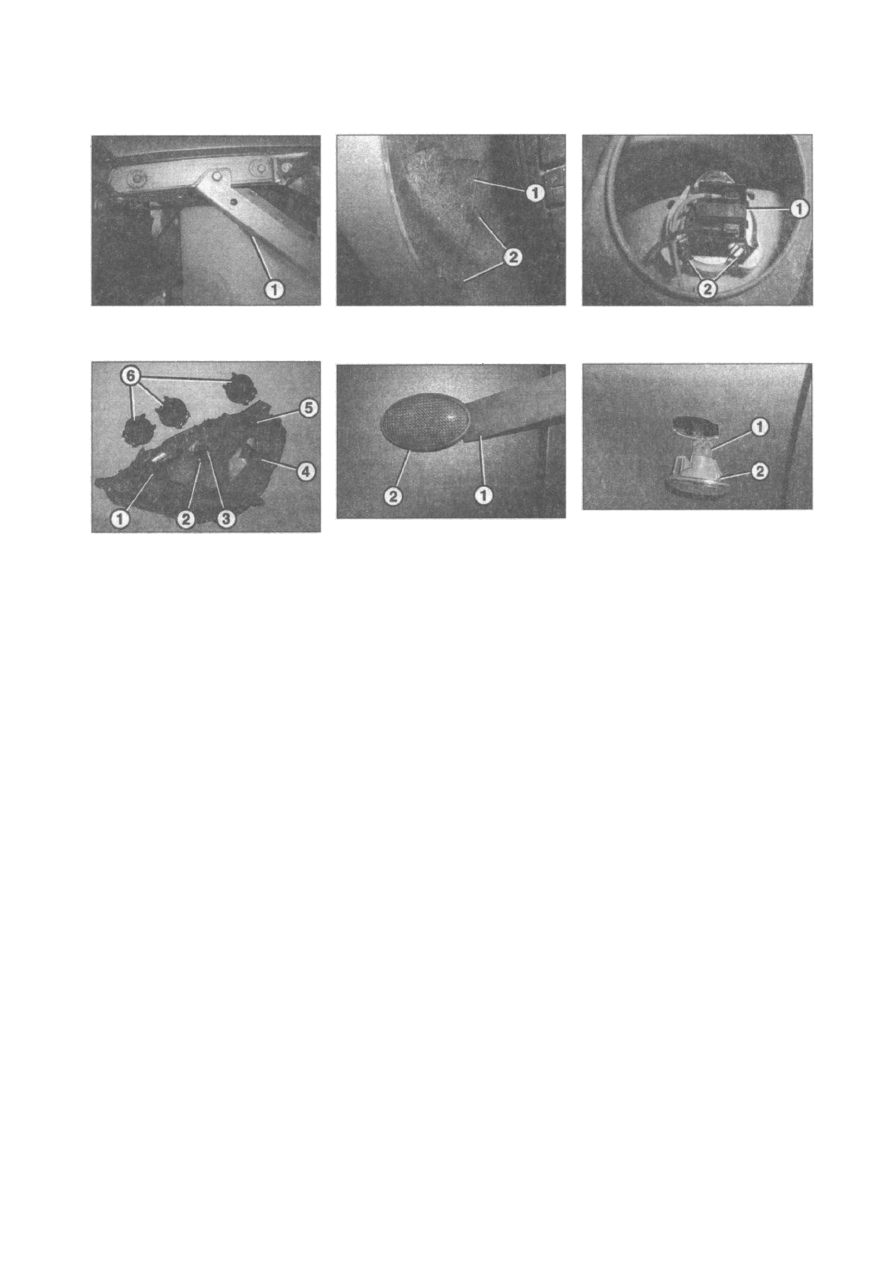

26.0 Лампочки фары

1 - лампочка противотуманной фары

2 - лампочка дальнего света
3 - лампочка стояночных огней
4 - лампочка ближнего света
5 - лампочка указателя поворота
6 - крышки лампочек

мобили выпуска до 2/01 года.

Поверните фиксаторы 2 крепле­

ния крышки 1 отверстия влево

на четверть оборота и снимите

крышку (см. иллюстрацию).

6 Нажмите на поводок крышки

6, которой закрыта лампочка, и

снимите крышку (см. иллюстра­

цию 26.0).

7 Отсоедините штекер лампочки.

8 Лампочки с зажимным (ноже­

вым) патроном. Автомобили

выпуска с 3/01 года. Поверните

патрон влево и извлеките неисп­

равную лампочку.

9 Лампочки с металлическим

прижимом. Отсоедините при­

жим 2 и извлеките лампочку 1

(см. иллюстрацию).

Установка

10 Установите новую лампочку.

11 Лампочки с ножевым пат­

роном. Вставьте патрон с лам­

почкой и поверните его вправо до

фиксации.

12 Лампочки с металличес­

ким прижимом. Установите

патрон вместе с лампочкой и заж­

мите ее прижимом.

26.5 Поверните фиксаторы 2 крепления крыш­

ки 1 отверстия влево на четверть оборота

и снимите крышку

26.17 Подденьте пластмассовым клином 1

боковой повторитель 2 с правой стороны

13 Подсоедините штекер пита­

ния лампочки.

14 Установите на место крыш­

ку, которой закрывается лам­

почка и зафиксируйте её.

15 Снятие лампочек через мо­

торный отсек. Установите на

место расширительный бачок

охлаждающей жидкости. Выс­

туп на бачке омывателя заве­

дите в выемку. Зафиксируйте

бачки рычагом.

16 Снятие лампочек через от­

верстие в колесной нише. Авто­

мобили выпуска до 2/01 года.

Закройте крышкой монтажное

отверстие на колесной нише.

Лампочки боковых

повторителей поворота

17 Подденьте пластмассовым кли­

ном 1 боковой повторитель 2 с пра­

вой стороны (см. иллюстрацию).

18 Извлеките повторитель из

монтажного отверстия.

19 Поверните патрон 1 лампочки

против часовой стрелки и извле­

ките его из корпуса повторителя

(см. иллюстрацию).

20 Извлеките лампочку из патрона.

21 Вставьте в патрон новую лам­

почку и зафиксируйте её.

26.9 Отсоедините прижим 2 и извлеките лам­

почку 1. Лампочки, крепящиеся металличес­

ким прижимом

26.19 Поверните патрон 1 лампочки против

часовой стрелки и извлеките его из корпуса

повторителя

22 Вставьте патрон с лампочкой

в корпус повторителя поворота и

поверните его по часовой стрел­

ке для фиксации.

23 Вставьте рассеиватель бо­

кового повторителя в монтаж­

ное отверстие сначала высту­

пом 2, а затем надавите на

рассеиватель, чтобы он полнос­

тью зафиксировался (см. иллю­

страцию 26.19).

Задние блок-фары

В задних фарах находятся лам­

почки стоп-сигналов, габаритных

огней, указателя поворота и огней

заднего хода. На водительской

стороне багажника находится

задний противотуманный фонарь.

Снятие и установка всех лампо­

чек задних фар выполняются оди­

наково.

24 Откройте заднюю откидную

дверь.

25 Откройте крышку, которой

закрыт карман на боковой обив­

ке оагажника.

2 6 Потяните крышку 1 в багажни­

ке за ручку 2 (см. иллюстрацию).

2 7 Сожмите поводки 3 и сними­

те плату 4 крепления лампочек

(см. иллюстрацию 26.26).

28 Надавите на лампочку, поверни­

те её влево и извлеките из патрона.

















содержание   ..  50  51  52  53  ..
