Электрическая система

213

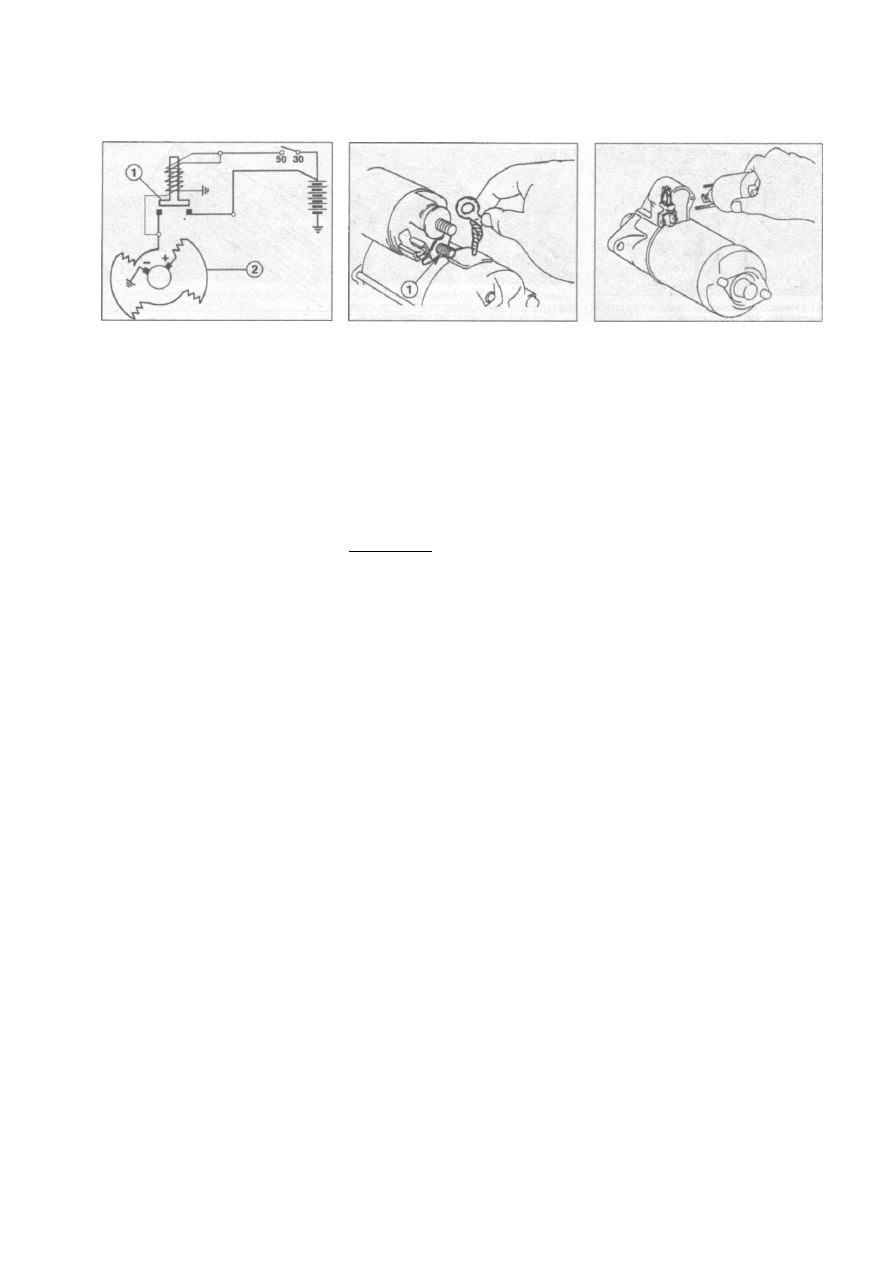

16.0 Схема включения тягового реле стартера

те перегибания или повреждения

шлангов кондиционера.

8 Отсоедините от генератора 2

провода В+ и D+ (см. иллюстра­

цию 14.7).

9 Вывинтите два болта крепле­

ния генератора и снимите его,

опустив вниз.

Установка

10 Установите генератор на ме­

сто, ввинтите болты крепления

генератора и затяните их с прило­

жением усилия 20 Нм.

11 Закрепите гайками провода на

клеммах В+ и D+.

12 Установите на место компрес­

сор кондиционера, ввинтив четы­

ре болта крепления и затянув их с

приложением усилия 20 Нм.

13 Уложите ручейковый ремень.

14 Присоедините клемму прово­

да массы (-) аккумулятору.

15 Настройте электронные часы.

1*6 Введите защитный код в ра­

диоприемник.

15 Стартер -

с н я т и е и  у с т а н о в к а

Для запуска двигателя внут­

реннего сгорания необходим не­

большой электрический двига­

тель, стартер.

Чтобы двигатель вообще можно

было запустить, стартер должен

раскрутить его до оборотов не ме-

нееЗОО об/мин. Этовозможнотоль-

ко в случае, если стартер работает

безукоризненно, а аккумулятор

имеет достаточную зарядку.

16.2 Отвинтите гайку и снимите с клеммы 1

стартера короткий провод

Снятие

1 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-),

выключив предварительно за­

жигание.

2 Заизолируйте полюса аккуму­

лятора, чтобы избежать случай­

ного короткого замыкания.

Внимание! При отсоединении

аккумулятора из радиоприем­

ника удаляется защитный

код, а также все автомати­

ческие настройки на радио­

станции. Если код неизвестен

или не записан, то ввести ра­

диоприемник в эксплуатацию

будет можно лишь прибегнув

к помощи мастерской или из­

готовителя радиоприемника.

Поэтому предварительно

убедитесь, что код известен.

3 Опустите для  д е м о н т а ж а

стартера силовой блок вместе с

кронштейнами подвески, см. со­

ответствующую главу.

4 Отвинтите гайки крепления

клемм 30 и 50 на стартере и

отсоедините провода.

5 Вывинтите два болта 2 креп­

ления стартера и снимите стар­

тер, подав его вниз из моторно­

го отсека.

Установка

6 Установите стартер на место

и закрепите его, затянув болты с

моментом 20 Нм.

7 Закрепите на клеммах 30 и

50 стартера электрические про­

вода и навинтите гайки.

8 Установите на место силовой

блок, см. соответствующую главу.

16.3 Вывинтите два болта и извлеките тяго­

вое реле

9 Присоедините клемму прово­

да массы (-) к аккумулятору

10 Настройте электронные часы.

11 Введите защитный код в ра­

диоприемник.

16 Тяговое реле -

  с н я т и е ,

у с т а н о в к а и  п р о в е р к а

При неисправности тягового

реле 1 шестерня стартера 2 не

притягивается к зубчатому вен-

цу маховика, и в результате стар­

тер не может провернуть колен­

чатый вал двигателя (см.

иллюстрацию 16.0).

Снятие

1 Снимите стартер.

2 Отвинтите гайку и снимите

с клеммы 1 стартера короткий

провод (см. иллюстрацию).

3 Вывинтите два болта и извлеки­

те тяговое реле (см. иллюстрацию).

Проверка

Основным условием провер­

ки является полная зарядка ак­

кумулятора.

4 Подсоедините к корпусу стар­

тера вспомогательный провод,

второй конец которого подсоеди­

ните к отрицательному полюсу

аккумулятора.

5 Подсоедините второй вспомо­

гательный провод к положитель­

ному полюсу аккумулятора.

6 Подсоедините второй конец

этого провода на непродолжи­

тельное время к клемме 50 на

тяговом реле.

214

Электрическая система

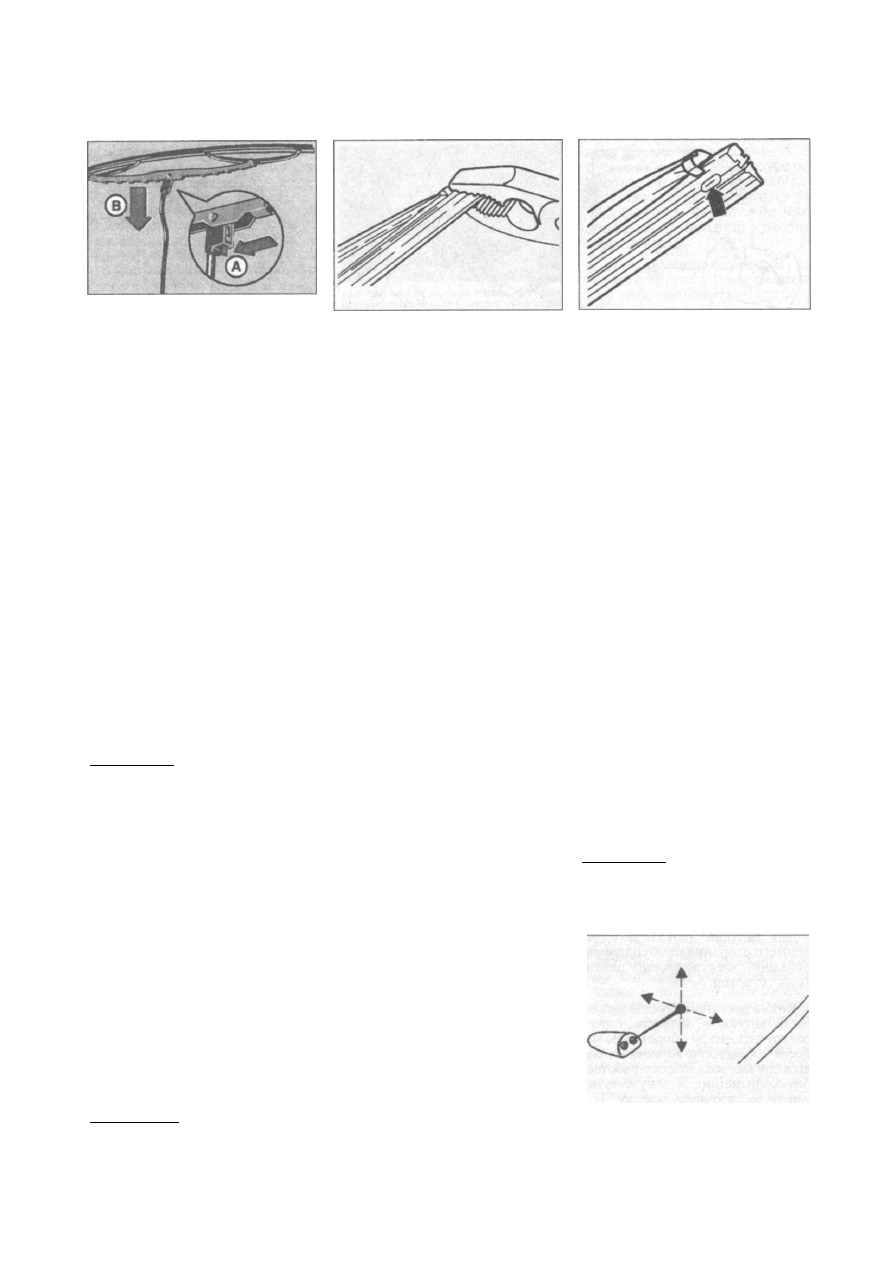

17.3 Нажмите на поводок замка А и снимите

держатель щетки В с рычага (см. стрелки)

Шестерня стартера должна

выдвинуться вперед, а сам стар­

тер - запуститься. Если этого не

происходит, снимите стартер и

замените на новый.

Установка

7 Уплотните стык стартера и

тягового реле подходящим гер-

метиком.

8  У с т а н о в и т е  т я г о в о е реле

в стартер и ввинтите болты

крепления.

9 Закрепите короткий провод

на соединительной клемме тя­

гового реле.

10 Произведите проверку рабо­

тоспособности стартера перед его

установкой на автомобиль.

11 Установите стартер на место.

17 Стеклоочиститель

Внимание! Выполнение работ

по обслуживанию и ремонту

очистителя стекла сопряже­

но с опасностью травмы. Во

избежание срабатывания ме­

ханизма стеклоочистителя

во время выполнения работ

следует извлекать ключ из

замка зажигания

Резиновая ленты щетки

стеклоочистителя -
замена

Резиновая лента подлежит за­

мене при плохом качестве очи­

стки стекла. В продаже имеют­

ся как щетки стеклоочистителя

в сборе, так и резиновые ленты

для щеток в отдельности. Если

заменяется только резиновая

лента, то при замене не погните

её держатель.

Внимание! Если щетка стек­

лоочистителя вибрирует

17.4 Сожмите пассатижами обе стальных

направляющих планки и разожмите скобу

крепления ленты на верхнем конце щетки

при перемещении по стеклу,

то это не всегда означает,

что нужно заменить щетку

или резиновую ленту. Следу­

ет проверить или выста­

вить вновь угол наклона ры­

чагов стеклоочистителя.

Снятие

1 Отведите рычаги стеклоочи­

стителя вместе со щетками от

стекла.

2 Поставьте щетку под прямым

углом относительно рычага.

3 Нажмите на поводок замка А

и снимите держатель щетки В с

рычага, потянув вниз (см. стрел­

ки на иллюстрации).

4 Сожмите пассатижами обе

стальных направляющих план­

ки и разожмите скобу крепле­

ния ленты на верхнем конце

щетки. Затем разожмите ско­

бы по всей длине щетки и вынь­

те резиновую ленту вместе со

с т а л ь н ы м и  н а п р а в л я ю щ и м и

(см. иллюстрацию).

Установка

5 Закрепите новую резиновую

ленту на скобах, не устанавли­

вая направляющий планки.

6 Поставьте обе направляющих

планки на конец резиновой ленты

так, чтобы выступы на направля­

ющих были обращены к ленте и

заходили в канавки.

7 Сожмите пассатижами обе

направляющих на резиновой лен­

те и закрепите их на верхнем

конце щетки, вставив в стопор­

ные отверстия скобы креплени-

я(см. иллюстрацию).

8 Наденьте щетку на рычаг и

закрепите её на удерживающем

крюке. Если на очистителе уста-

17.7 Сожмите пассатижами обе направляю­

щих на резиновой ленте и закрепите их на

верхнем конце щетки, вставив в стопорные

отверстия скобы крепления (см. стрелку)

новлен обтекатель, то они дол­

жен быть обращен вниз.

9 Верните рычаг стеклоочис­

тителя в исходное положение.

Обратите внимание на то, что­

бы резиновая лента прилегала

к стеклу по всей ее длине. При

необходимости осторожно по­

догните рычаг.

Жиклеры стеклоомывателя -
регулировка

10 Откорректируйте с помощью

иглы (см. иллюстрацию) направ­

ление струи моющей жидкости

из жиклеров. Для этого вставьте

в сопло жиклера иглу и отметьте

на стекле точку, куда указывает

противоположный конец иглы.

11 Отрегулируйте положение

жиклеров таким образом, что­

бы струи омывающей жидко­

сти попадали в отмеченные на

ветровом стекле точки.

Жиклеры можно прочистить сжа­

тым воздухом. Для этого жиклеры

надлежит снять и продуть их сжа­

тым воздухом через штуцер креп­

ления шланга стеклоомывателя.

Внимание! Не выполняйте
продувку жиклеров со сторо­
ны сопел.

17.10 Откорректируйте с помощью иглы

направление струи моющей жидкости из

жиклеров

Электрическая система

215

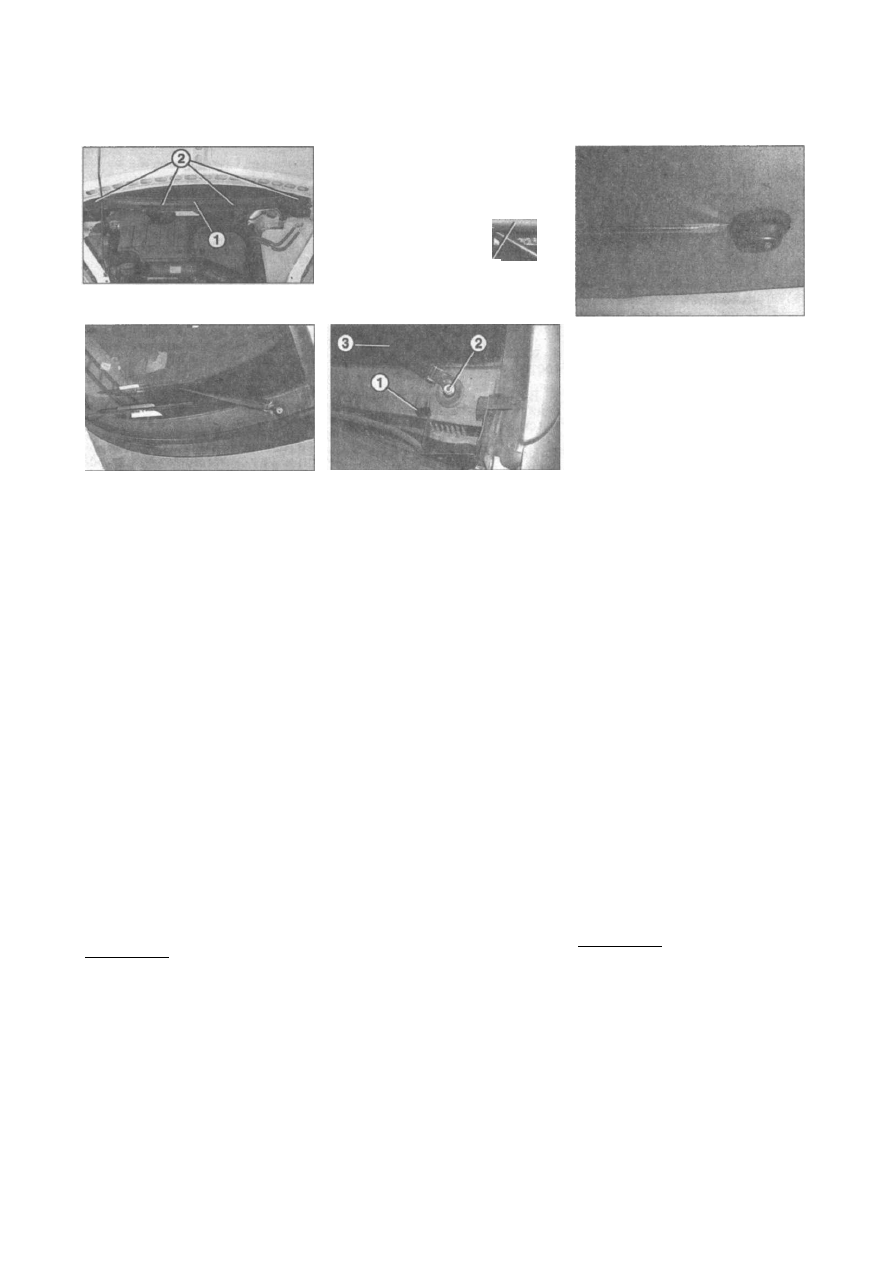

18.2 Вывинтите четыре болта 2 крепления

крышки 1 воздухозаборника

19.4 Отметьте на ветровом стекле положение

щетки очистителя, воспользовавшись, к

примеру, скотчем

Если жиклер не поддаётся ре­

гулировке или жидкость подаёт­

ся неравномерно, то жиклер сле­

дует заменить.

18 Жиклеры

стеклоомывателя

ветрового стекла -

с н я т и е и  у с т а н о в к а

Снятие

1 Откройте капот.

2 Вывинтите четыре болта 2

крепления крышки 1 воздухоза­

борника (см. иллюстрацию).

3 Подайте крышку воздухоза­

борника вверх и снимите её, на­

клонив вниз капот.

4 Отожмите фиксатор жиклера

1 с помощью отвертки или пасса­

тижей и снимите его с посадоч­

ного отверстия, подав вверх (см.

иллюстрацию).

Внимание! Перед этим обер­

ните отвертку скотчем,

чтобы не повредить лакок­

расочное покрытие.

5 Отсоедините шланг 2 пода­

чи моющей жидкости от жик­

лера (см. иллюстрацию 18.4).

Установка

6  П о д с о е д и н и т е к  ж и к л е р у

шланг подачи моющей жидкости.

О

 о

18.4 Отожмите фиксатор жиклера 1 с помо­

щью отвертки или пассатижей и снимите его

с посадочного отверстия, подав вверх

19.5 Снимите колпачок 1 и отверните гайку

2 примерно на два оборота, но полностью не

отвинчивайте

7 Установите жиклер в монтаж­

ное отверстие на крышке воздухо­

заборника и зафиксируйте его там.

8 Установите крышку воздухо­

заборника на обтекатель и закре­

пите её четырьмя болтами.

9 Закройте капот.

10 Отрегулируйте положение

жиклера.

Жиклер омывателя заднего

стекла - снятие и установка

Жиклер находится над стеклом

задней откидной двери.

Снятие

11 Подденьте отверткой жиклер,

обернув перед этим отвертку

скотчем во избежание повреж­

дения лакокрасочного покрытия

(см. иллюстрацию).

12 Осторожно приподнимите

жиклер отверткой с левой сторо­

ны (см. иллюстрацию 18.11).

13 Отсоедините шланг подачи

моющей жидкости от жиклера.

Установка

14  П о д с о е д и н и т е к жиклеру

шланг подачи моющей жидкости.

15 Установите жиклер в монтаж­

ное отверстие. Сначала заводит­

ся левая сторона жиклера, а затем

жиклер фиксируется полностью.

18.11 Подденьте отверткой жиклер, обер­

нув перед этим отвертку скотчем во избежа­

ние повреждения лакокрасочного покрытия

19 Рычаг очистителя

ветрового стекла -

с н я т и е и  у с т а н о в к а

Снятие

1 Смочите ветровое стекло водой.

2 Включите стеклоочиститель и

дайте ему непродолжительное вре­

мя поработать. Выключите очис­

титель. Щетка очистителя должна

стать в исходное положение.

3 Извлеките ключ из замка за­

жигания.

4 Отметьте на ветровом стек­

ле положение щетки очистите­

ля, воспользовавшись, к приме­

ру, скотчем. Подразумевается,

что положение рычага очисти­

теля отрегулировано правильно

и нанесенные метки будут эта­

лоном (см. иллюстрацию).

5 Снимите колпачок 1 и отвер­

ните гайку 2 примерно на два

оборота, но полностью не отвин­

чивайте (см. иллюстрацию).

6 Подайте рычаг 3 очистителя

стекла в одну, а затем в другую

стороны, чтобы ослабить его по­

садку на валу. После этого пол­

ностью отвинтите гайку, сними­

те прокладочную шайбу и рычаг

с вала (см. иллюстрацию 19.5).

Внимание! Если рычаг слиш­

ком плотно сидит на валу,

то подложите под рычаг га­

ечный ключ и осторожно при­

поднимите рычаг.

Установка

7 Убедитесь, что электродви­

гатель очистителя находится в

исходном положении. При не­

обходимости включите зажига­

ние, затем включите на корот-

ЕЕ

216

Электрическая система

кое время электродвигатель

очистителя и выключите его.

8 Установите рычаг очистите-,

ля на вал, воспользовавшись мет­

ками, нанесенными скотчем пе­

ред снятием стеклоочистителя.

9 Наденьте прокладочную шай­

бу, навинтите гайку крепления

рычага и затяните её рукой.

10 Проверьте еще раз исходное

положение рычага. Для этого

смочите водой ветровое стекло и

на короткое время включите очи­

ститель. Рычаг должен возвра­

щаться в исходное положение, а

щетка при работе - не выходить

за край ветрового стекла.

Внимание! При проверке фун­

кционирования щетки устано­

вите её в верхнее положение, а

только затем включите очис­

титель. Такой приём позволя­

ет правильно определить по­

ложение парковки щетки.

11 Затяните гайку с моментом

20 Нм.

12 Наденьте защитный колпачок

1 на гайку и рычаг (см. иллюстра­

цию 19.5).

20 Стеклоочиститель

переднего стекла -

с н я т и е и  у с т а н о в к а

Снятие

1 Извлеките ключ из замка за­

жигания.

2 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-),

выключив предварительно за­

жигание.

Внимание! При отсоедине­

нии аккумулятора из радио­

приемника удаляется защит-

20.9 Снимите обтекатель 2, вывинтив три

болта 4 и по одному болту 5 на верхней

стороне справа и слева

ный код, а также все автома­

тические настройки на ра­

диостанции. Если код неиз­

вестен или не записан, то

ввести радиоприемник в экс­

плуатацию будет можно

лишь прибегнув к помощи ма­

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,

что код известен.

3 Откройте капот.

4 Снимите щеткодержатели, см.

соответствующую главу.

5 Вывинтите четыре болта креп­

ления крышки 1 воздухозаборни­

ка (см. стрелки на иллюстрации).

6 Подайте крышку воздухоза­

борника вверх и снимите её, на­

клонив вниз капот.

7 Снимите бачок омывателя,

расфиксировав его.

8 Отсоедините от насоса омы­

вателя шланг подачи моющей

жидкости к жиклерам.

9 Снимите обтекатель 2, вы­

винтив три болта 4 и по одному

болту 5 на верхней стороне

справа и слева (см. иллюстра­

цию).

10 Подайте обтекатель вверх и

снимите его.

11 Надавите отверткой на по­

водок штекера 1 питания элек­

тродвигателя очистителя и от­

с о е д и н и т е  ш т е к е р  ( с м .

иллюстрацию).

12 Вывинтите два болта 2 и сни­

мите правый рычаг 3 с кривоши­

па (см. иллюстрацию 20.11).

13 Подайте длинную тягу 4 воз­

вратно-поступательного движе­

ния вверх и при этом снимите её

левый конец с кривошипа 5 (см.

иллюстрацию).

20.11 Надавите отверткой на поводок ште­

кера 1 питания электродвигателя очистите­

ля и отсоедините штекер

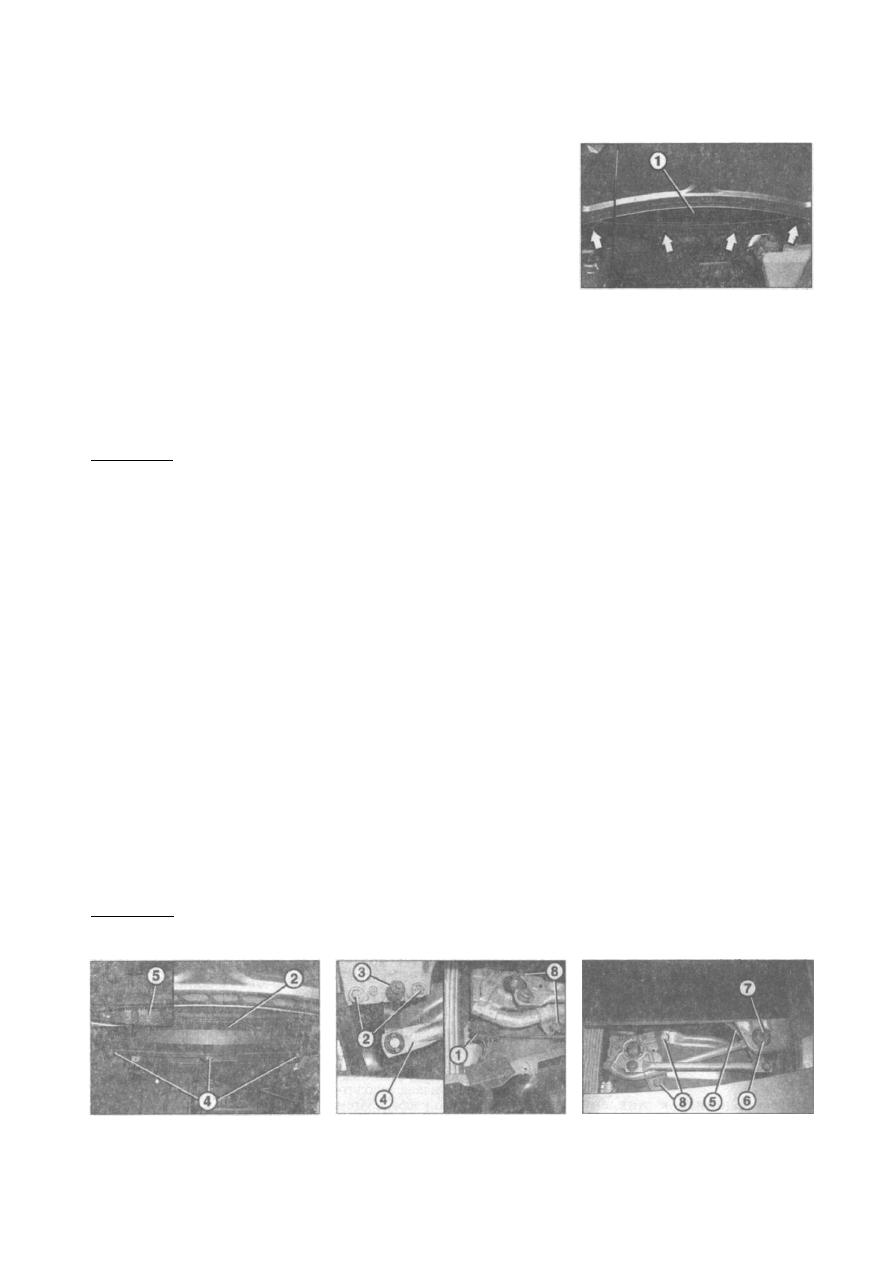

20.5 Вывинтите четыре болта крепления

крышки 1 воздухозаборника (см. стрелки)

14 Снимите правый конец длин­

ной тяги вместе с валом.

15 Отвинтите гайку 6, снимите

подкладочную шайбу и резино­

вую прокладку (см. иллюстра­

цию 20.13).

16 Высвободите левый криво­

шип 7 из крепления (см. иллюс­

трацию 20.13).

17 Вывинтите два болта 8 и сни­

мите очиститель (см. иллюст­

рацию 20.13).

Установка

18 Установите механизм стекло­

очистителя на место и закрепите

двумя гайками.

19 Закрепите левый кривошип 7

(см. иллюстрацию 20.13).

2 0 Установите резиновую про­

кладку, прокладочную шайбу и

навинтите гайку 6 (см. иллюстра­

цию 20.13).

Момент затяжки гайки 6 со­

ставляет 15 нм.

21 Закрепите длинную тягу на

рычаге кривошипа 5 (см. иллюс­

трацию 20.13).

2 2 Установите на место правый

кривошип и закрепите его двумя

болтами.

23 Подсоедините штекер пита­

ния электродвигателя очистите­

ля стекла.

20.13 Подайте длинную тягу 4 возвратно-

поступательного движения вверх и при этом

снимите её левый конец с кривошипа 5















содержание   ..  50  51  52  ..
