12.22 Опустите денсиметр в ячейку аккуму­

лятора и заберите электролит в таком

объеме, чтобы поплавок денсиметра сво­

бодно плавал

2 2 Опустите денсиметр в ячейку

аккумулятора и заберите элект­

ролит в таком объеме, чтобы

поплавок денсиметра свободно

плавал (см. иллюстрацию).

Ч е м больше  у д е л ь н ы й вес

(плотность электролита), тем

выше всплывает поплавок.

23 Определите по шкале денси­

метра плотность электролита в

удельном весе в г/мл или в граду­

сах Бомэ (+° Be) (см. иллюстра­

цию). Плотность электролита "дол­

жна составлять как минимум 1,24

г/мл. Если плотность меньше, то

аккумулятор следует зарядить.

2 4 Проверьте одну за другой все

ячейки аккумулятора. Все они

должны иметь примерно одина­

ковую плотность (максималь­

ная разница ±0,04 г/мл).

Если плотность электролита

в ячейках сильно разнится, то

можно предположить неисправ­

ность аккумулятора.

2 5 Вверните пробки ячеек.

Аккумуляторы обычного

типа и не требующие

обслуживания

Проверка аккумулятора под

нагрузкой

26 Присоедините вольтметр к

полюсам аккумулятора. Клеммы

проводов от полюсов при этом не

отсоединяйте

27 Запустите двигатель и счи­

тайте показания вольтметра.

При запуске двигателя напряже­

ние аккумулятора не должно па­

дать ниже 10 Вольт (при темпера­

туре электролита около +20(С).

Если напряжение аккумулятора

сразу падает, а в ячейках оказа­

лась разная плотность электроли­

та, то можно предположить неисп­

равность аккумулятора.

Проверка холостого хода
аккумулятора

Проверка состояния аккуму­

лятора выполняется вольтмет­

ром, который подсоединяется к

полюсам аккумулятора.

2 8 Снимите с полюсов аккумуля­

тора клеммы проводов питания.

Перед проведением проверки

аккумулятор должен быть отклю­

чен как минимум два часа.

2 9 Подсоедините вольтметр к

полюсам аккумулятора и проверь­

те напряжение (см. иллюстрацию).

Оценка полученных пока­

заний:

12,5 В или выше - состояние

аккумулятора хорошее.

12,4 В или ниже - состояние

аккумулятора неудовлетвори­

тельное. Аккумулятор зарядите

или замените.
3 0 Подсоедините аккумулятор,

закрепив на его полюсах клеммы

проводов.

Аккумулятор - зарядка

Меры предосторожности

• Не отсоединяйте аккуму­

лятор при работающем

двигателе.

• Не подвергайте аккумуля­

тор короткому замыканию,

т.е. не соединяйте между

собой положительный (+) и

отрицательный (-) полюса.

При коротком замыкании

аккумулятор нагревается и

может лопнуть.

• Не освещайте аккумулятор

открытым огнем. Электро­

лит обладает разъедающим

действием. Не допускайте

его попадания в глаза, на

одежду или кожу. При не­

обходимости смойте его

большим количеством воды.

• Не выкручивайте при заряд­

ке пробки у аккумулятора с

центральным гозоотводом,

однако убедитесь, что

шланг вентиляции аккуму­

лятора подсоединен.

• Дайте аккумулятору отта­

ять, если он замерз. Аккуму­

лятор в заряженном состоя­

нии замерзает примерно при

- 65°С, наполовину разряжен­

ный - при - 30°С, а полностью

разряженный замерзает уже

при температуре около -12°С.

Убедитесь, что на оттаяв-

Степень зарядки аккумулятора

+ °Ве

г/мл

Разряжен

16

1,12

Наполовину разряжен

24 .

1,20

Хорошо заряжен

30

1,28

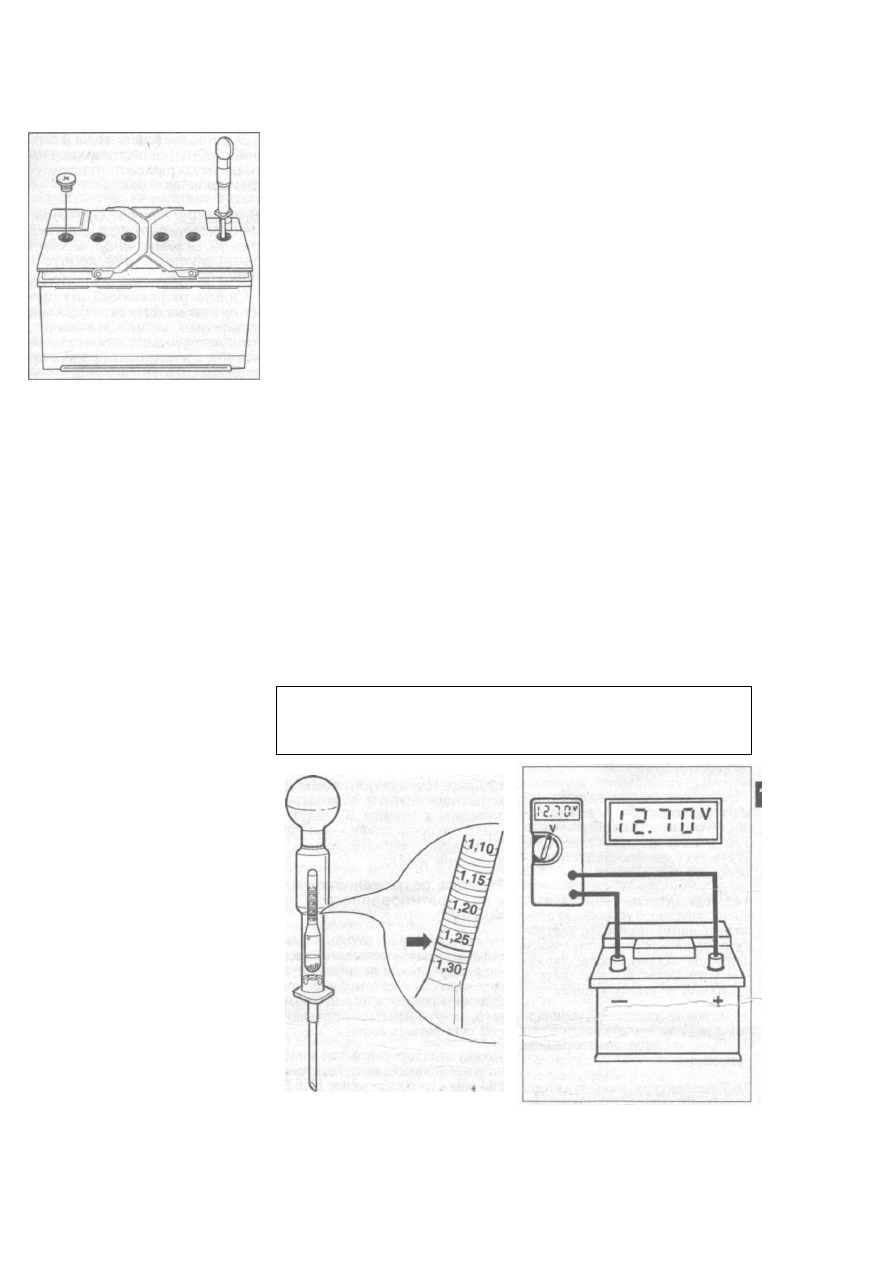

12.23 Определите по шкале денсиметра плот­

ность электролита в удельном весе в г/мл

или в градусах Бомэ (+° Be)

12.29 Подсоедините вольтметр к полюсам

аккумулятора и проверьте напряжение

210

Электрическая система

шем аккумуляторе не трес­

нул корпус. Аккумулятор с

треснувшим корпусом под­

лежит утилизации.

• Выполняйте зарядку акку­

мулятора в хорошо провет­

риваемом помещении или

на открытом воздухе. При

зарядке аккумулятора без

снятия с автомобиля ос­

тавьте капот открытым.

31 Снимите аккумулятор для

его зарядки с помощью обыч­

ного зарядного устройства или

устройства ускоренной заряд­

ки. Если аккумулятор остается

в моторном отсеке, то для за­

рядки с полюсов обязательно

должны быть сняты клеммы.

Внимание! Если заряжать ак­

кумулятор, не снимая с полю­

сов клеммы, то повредить

электронные блоки управле­

ния автомобиля.

Температура электролита при

зарядке аккумулятора должна

быть не ме-нее +10 С.

Зарядка

32 Снимите аккумулятор, см. со­

ответствующую главу.

3 3 Аккумулятор обычного типа.

Проверьте перед зарядкой уровень

электролита. При необходимости

долейте дистиллированной воды.

Если на зарядном устройстве

можно регулировать ток зарядки,

то сила зарядного тока должна

составлять около 10% от емкос­

ти аккумулятора.

Это значит, что для аккумуля­

тора емкостью 50 А/ч сила за­

рядного тока должна быть около

5 А. Продолжительность зарядки

аккумулятора составляет при­

мерно 10 часов.

34 Соедините положительный

полюс зарядного устройства с по­

ложительным полюсом, а отри­

цательный - с отрицательным

полюсом аккумулятора. Заряд­

ное устройство должно быть в

этот момент выключенным.

35 Вставьте штепсель зарядно­

го устройства в розетку сети. Если

необходимо, включите зарядное

устройство.

36 Температуру аккумулятора

проверяйте на ощупь, ладонью,

если аккумулятор заряжается

постоянным током. Температу­

ра электролита при зарядке не

должна превышать +55°С. При

необходимости прервите заряд­

ку или уменьшите зарядный ток.

37 Выключите (если необходи­

мо) зарядное устройство после

завершения зарядки аккумулято­

ра и отсоедините зарядное уст­

ройство от сети.

38 Отсоедините провода зарядно­

го устройства от аккумулятора.

3 9 Проверьте зарядку аккумуля­

тора, см. соответствующую главу.

40 Установите аккумулятор в

лоток автомобиля, см. соответ­

ствующую главу.

Аккумуляторы без

центрального газоотвода

41 Выверните перед зарядкой

пробки ячеек аккумулятора и по­

ложите их на отверстия. Таким

образом предотвращается раз­

брызгивание электролита, выз­

ванное образующимися при за­

рядке газами.

42 Заряжайте аккумулятор до тех

пор, пока не прекратится интен­

сивное газообразование во всех

ячейках, а также пока не прекра­

тится увеличение плотности элек­

тролита и напряжения.

Эти показатели сопоставляют­

ся при трехкратном измерении

плотности электролита и напря­

жения, выполняемых с интерва­

лом в 1 час.

43 Дайте аккумулятору после за­

вершения зарядки отстояться

примерно в течение 20 минут и

только по прошествии указанно­

го времени вверните пробки в

отверстия ячеек.

Зарядка разряженного

и сульфатированного

аккумулятора

Аккумуляторы, которые дли­

тельное время не использовались,

например, стояли на не эксплуа­

тировавшемся автомобиле, по­

степенно разряжаются и, кроме

того, могут покрыться отложени­

ями сульфатных солей.

Аккумулятор считается силь­

но разряженным, если напряже­

ние холостого хода менее 11,6 В.

Порядок проверки напряжения

холостого хода аккумулятора

см. «Аккумулятор - проверка».

Электролит (смесь воды и сер­

ной кислоты) сильно разряженно­

го аккумулятора состоит преиму­

щественно из воды.

Внимание! При отрицатель­

ных температурах воздуха

такой аккумулятор может

замерзнуть, а его корпус -

лопнуть.

Сильно разряженный аккуму­

лятор покрывается отложениями

сульфатных солей. Это значит,

что поверхности пластин отвер­

девают, а электролит приобрета­

ет беловатый оттенок.

Если разряженный аккумулятор

зарядить сразу после разрядки,

то отложение солей и отвердение

пластин продолжится, а способ­

ность аккумулятора принимать

ток зарядки будет ограниченной.

Сильно разряженный и сульфа-

тированный аккумулятор следу­

ет заряжать небольшим током.

Сила тока зарядки в данном слу­

чае не должна быть выше 5% от

емкости аккумулятора.

Ток зарядки, к примеру, для

аккумулятора емкостью 60 А/ч

должен быть 3 А. Напряжение

тока зарядки не должно превы­

шать 14,4 В.

Внимание! Сильно разряжен­

ный аккумулятор нельзя за­

ряжать от устройства ус­

коренной зарядки.
Ускоренная зарядка

аккумулятора.

Использование

вспомогательного

аккумулятора

Ускоренная зарядка или ава­

рийный запуск двигателя с ис­

пользованием вспомогательного

аккумулятора должны быть ис­

ключением, т.к. при этом акку­

мулятор подвергается воздей­

ствию очень большого тока за

короткий промежуток времени.

При ускоренной зарядке сила

тока зарядки составляет от 20% и

более от емкости аккумулятора.

Долго хранившиеся и сильно

разряженные аккумуляторы не

следует заряжать с помощью

устройства ускоренной заряд­

ки, потому что в этом случае

они оказываются заряженными

так называемым поверхност­

ным зарядом.

Уход за полюсами

аккумулятора

44 Проверьте полюсные выводы

аккумулятора на наличие следов

коррозии. Коррозия полюсов про­

является в виде порошкообраз­

ных отложений белого или жел­

товатого цвета.

45 Снимите аккумулятор.

46 Обработайте полюсные выво­

ды  а к к у м у л я т о р а раствором

воды с содой. В ходе возникшей

реакции будет происходить об­

разование пузырьков. Выводы

приобретут коричневый оттенок.

47 Почистите выводы (при не­

обходимости) металлической

щеткой или средством для чи­

стки аккумуляторных полюсов.

48 Помойте после завершения

реакции полюсные выводы и сам

аккумулятор чистой водой и дай­

те ему обсохнуть.

49 Установите аккумулятор на

место.

50 Подсоедините при выключен­

ном зажигании клеммы проводов

к полюсам аккумулятора.

51 Нанесите тонкий слой вазелина

или соответствующей смазки на

клеммы, чтобы предотвратить

дальнейшее образование коррозии.

Внимание! Не следует вы­

полнять смазку полюсов

непосредственно перед ус­

тановкой на них клемм про­

водов питания.

Хранение аккумуляторной

батареи

Если автомобиль не будет эк­

сплуатироваться свыше 2 ме­

сяцев, то аккумулятор следует

снять и хранить в заряженном

состоянии. Наиболее благопри­

ятная температура хранения -

от 0°С до +27°С.

При этих температурах акку­

мулятор меньше всего разря­

жается. Необходимо зарядить

аккумулятор не позднее, чем че­

рез 2 месяца хранения. В про­

тивном случае аккумулятор при­

дет в негодность.

Если долго хранившийся ак­

кумулятор заряжается от уст­

ройства ускоренной зарядки, то

он или не принимает зарядный

Электрическая система

ток или оказывается якобы за­

ряженным так называемым по­

верхностным зарядом. Такой

аккумулятор имеет все призна­

ки неисправного.

П р е ж д е чем  а к к у м у л я т о р

считать неисправным, его нуж­

но проверить.

52 Измерьте плотность электро­

лита. Если плотность электроли­

та во всех ячейках отличается не

более чем на 0,04 г/мл, то акку­

мулятор можно заряжать обыч­

ным устройством для зарядки ак­

кумуляторных батарей.

53 Проверьте аккумулятор после

зарядки под нагрузкой, см. соот­

ветствующую главу. В мастерс­

ких для этого применяются спе­

циальные приборы. Если

напряжение аккумулятора ниже 9,6

В, то аккумулятор неисправен.

54 Проверьте плотность электро­

лита. Если в одной или двух рядом

расположенных ячейках плотность

значительно ниже (например, в,

5 ячейках плотность 1,16 г/мл, а в

одной -1,08 г/мл), то аккумулятор

имеет короткое замыкание и счи­

тается неисправным.

55 Зарядите сильно^азряженный

и сульфатированныи аккумулятор.

Саморазряд аккумулятора

В зависимости от комплекта­

ции автомобиля к естественному

саморазряду батареи прибавля­

ется потребление тока различны­

ми управляющими приборами,

продолжающими работать и при

выключенном двигателе.

211

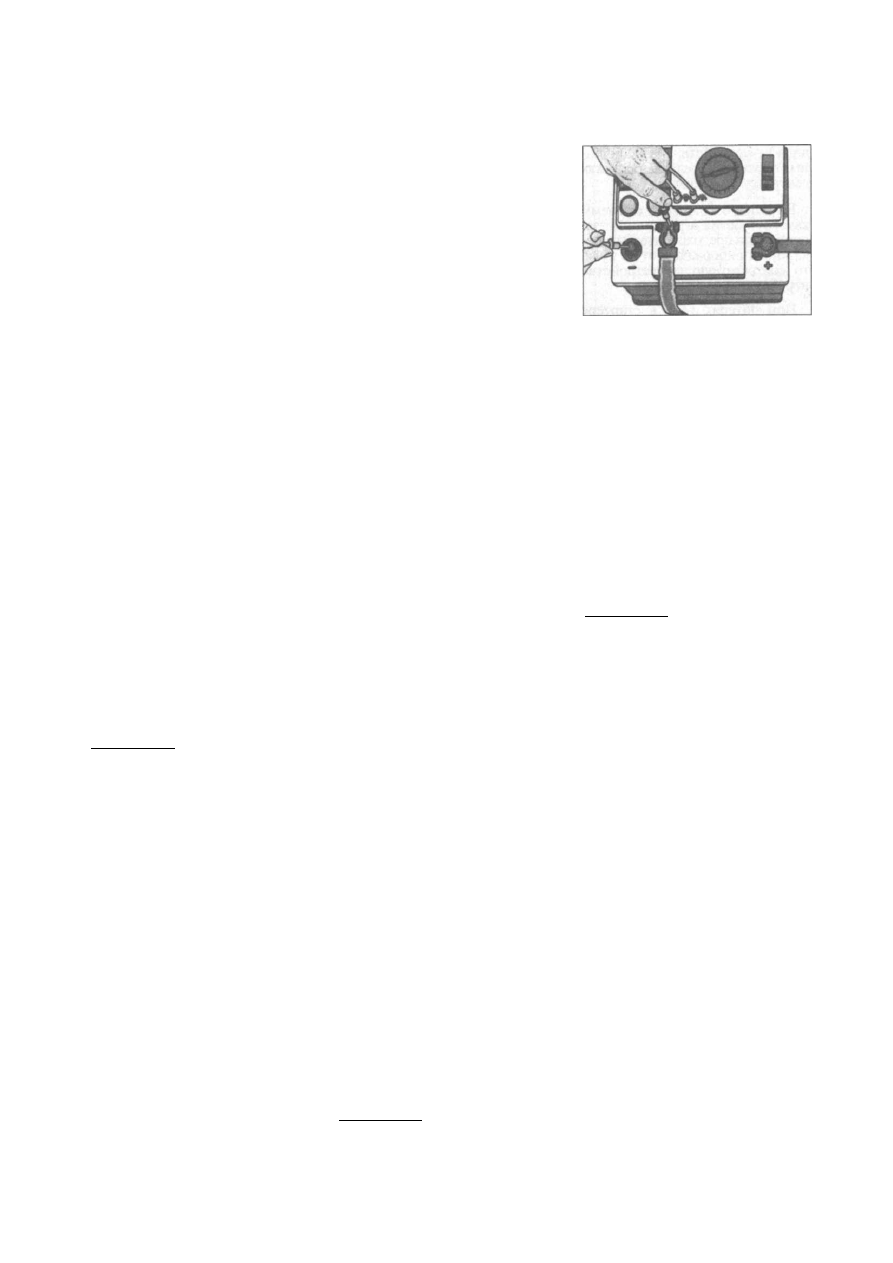

12.58 Подсоедините положительный (+)

вывод амперметра к клемме «массы» (•), а

отрицательный (-) вывод амперметра - к

отрицательному полюсу аккумулятора

код, а также все автомати­

ческие настройки на радио­

станции. Поэтому предвари­

тельно ознакомьтесь с

положениями главы «Аккуму­

лятор - снятие и установка».

58 Подсоедините положитель­

ный (+) вывод амперметра к

клемме провода «массы» (-),

снятой с отрицательного полюса

аккумулятора, а отрицательный

(-) вывод амперметра - к отри­

цательному полюсу аккумуля­

тора (см. иллюстрацию).

Внимание! Проверку можно

произвести и с помощью кон­

трольной лампочки. Но если

лампочка, подключенная к

клемме провода массы (-) и

отрицательному полюсу ак­

кумулятора, не загорается,

то проверку нужно повто­

рить, воспользовавшись ам­

перметром.

59 Выключите все потребители

тока, отключите часы (и иные по­

стоянные потребители электро­

энергии), закройте двери.

Поэтому аккумулятор автомо­

биля, который длительное время

не эксплуатируется, необходимо

подзаряжать не реже, чем через

каждые 6 недель.

Если возникло подозрение, что

существуют токи утечки, то про­

верьте бортовую электросеть сле­

дующим образом, используя за­

ряженный аккумулятор:

5 6 Установите амперметр на вер­

хний диапазон измерении.

57 Отсоедините от отрицатель

ного полюса аккумулятора клем­

му провода «массы» (-).

Внимание! При отсоединении

аккумулятора из радиоприем­

ника удаляется защитный

60 Переключайте амперметр на

все меньшие диапазоны измере­

ний до тех пор, когда амперметр

начнет регистрировать напряже­

ние и показание можно будет счи­

тать (1-3 мА допустимы).

61 Прерывайте различные элек­

трические цепи, вынимая один пре­

дохранитель за другим. Если при

отключении какой-либо цепи по­

казания амперметра падают до

нуля, неисправность следует ис­

кать в этой цепи. Источниками ее

могут быть корродированные или

загрязненные контакты, перетер­

тые провода, внутреннее корот­

кое замыкание в цепи.

Если в цепях, обеспеченных пре­

дохранителями, неисправность не

найдена, нужно отключать про-

212

Электрическая система

вода от устройств, не защищен­

ных предохранителями, таких как

генератор и стартер.

Если при отключении от клемм

какого-либо из агрегатов, не за­

щищенных предохранителями, по­

казания прибора падают до нуля,

то соответствующее устройство

переберите или замените.

При потерях тока в стартере

или в системе зажигания нужно

обязательно проверить по схеме

и выключатель зажигания (рабо­

та мастерской).

62 Присоедините клемму прово­

да массы (-) к аккумулятору.

63 Настройте электронные часы.

64 Введите защитный код в ра­

диоприемник.

13 Генератор

Проверка напряжения
генератора

1 Подключите вольтметр к по­

люсам аккумулятора.

2 Запустите двигатель. При за­

пуске напряжение может снизить­

ся до 8 Вольт (при температуре

окружающего воздуха +20°С).

3 Увеличьте частоту оборотов

двигателя до 3000 об/мин. На­

пряжение должно составлять от

1з до 14,5 Вольт. Это доказыва­

ет, что генератор и регулятор на­

пряжения работают.

Напряжение генератора (бор­

товое напряжение) должно быть

выше напряжения аккумулятора,

чтобы он при эксплуатации авто­

мобиля мог подзаряжаться.

4 Проверьте стабильность фун­

кционирования регулятора напря­

жения. Для этого включите даль­

ний свет и повторите измерение

при частоте оборотов двигателя

3000 об/мин. Полученное значе­

ние напряжения не должно пре­

вышать прежнее значение более

чем на 0,4 В.

Если величины люлученные при

измерении, выходят за пределы

номинальных значений, генера­

тор проверьте в мастерской.

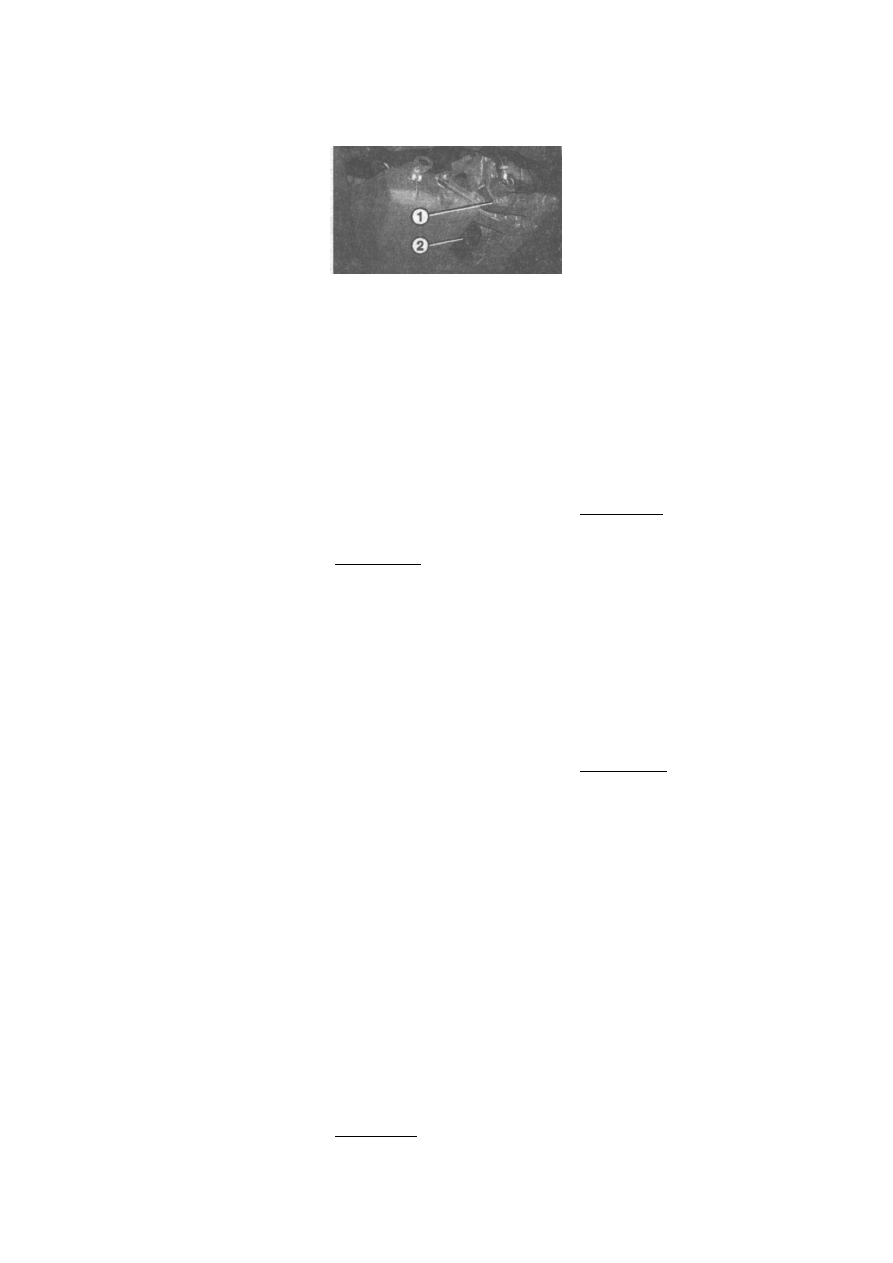

14.7 Вывинтите четыре болта, которыми

крепится компрессор 1 кондиционера к бло­

ку цилиндров

14 Генератор -

с н я т и е и  у с т а н о в к а

В зависимости от модели и ком­

плектации автомобиля могут ус­

танавливаться генераторы раз­

личной мощности.

К примеру, генераторы, уста­

навливаемые на автомобили с

дизельным двигателем, более

мощные в сравнении с устанав­

ливаемыми на автомобилях с

бензиновым двигателем.

Внимание! Если устанавлива­

ется дополнительное элект­

рическое оборудование, то

нужно проверить, достаточ­

но ли мощности имеющегося

генератора.. При необходимо­

сти установите более мощ­

ный генератор. При необходи­

мости ремонта генератора

необходимо снять двигатель

вместе передними опорами

подвески.

Переменный ток, вырабаты­

ваемый генератором, преобра­

зуется выпрямителем, распо­

ложенным на плате диодов, в

постоянный ток.

Регулятор напряжения изме­

няет ток заряда соответственно

степени разряженности аккуму­

лятора посредством включения

и выключения тока возбужде­

ния. Одновременно регулятор

напряжения поддерживает по­

стоянное рабочее напряжение

(около 14 В), независимо от ча­

стоты вращения генератора.

При выполнении работ на ге­

нераторе следует соблюдать не­

которые требования, чтобы не

допустить повреждения элект­

рической системы.

1 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-).

Внимание! При отсоединении

аккумулятора из радиоприем­

ника удаляется защитный код,

а также все автоматические

настройки на радиостанции.

Поэтому предварительно оз­

накомьтесь с положениями

главы «Аккумулятор - снятие

и установка».

2 Не отсоединяйте аккумуля­

тор или регулятор напряжения

при работающем двигателе.

3 Не снимайте генератор при

подключенном аккумуляторе.

4 Отсоединяйте аккумулятор

при выполнении сварочных ра­

бот электросваркой.

Снятие

5 Отсоедините от отрицатель­

н о г о  п о л ю с а  а к к у м у л я т о р а

клемму провода «массы» (-).

Внимание! При отсоединении

аккумулятора из радиоприем­

ника удаляется защитный код,

а также все автоматические

настройки на радиостанции.

Поэтому предварительно оз­

накомьтесь с положениями

главы «Аккумулятор - снятие

и установка».

6 Снимите ручейковый ремень

приводагенератора и других вспо­

могательных анрегатов, см. со­

ответствующую главу.

Автомобили

с кондиционером

Внимание! Не вскрывайте

систему циркуляции хлада­

гента кондиционера. Попа­

дание охлаждающего сред­

ства на кожу вызывает

обморожение. При попадании

хладагента на кожу необхо­

димо тотчас же в течение

как минимум 15 минут про­

мывать кожу холодной водой.

Хладагент не имеет цвета,

запаха и тяжелее воздуха.

При утечке хладагента люди,

находящиеся в районе пола,

на котором установлен ав­

томобиль, или в помещениях,

расположенных ниже места

утечки, могут задохнуться.

7 Вывинтите четыре болта, ко­

торыми крепится компрессор 1

кондиционера к блоку цилиндров,

снимите его и закрепите на кузо­

ве, не отсоединяя от компрессора

шланги циркуляции хладагента

(см. иллюстрацию). Не допускай-
