Lifan Cebrium 720. Механизм управления ручной коробкой передач‌

21-008

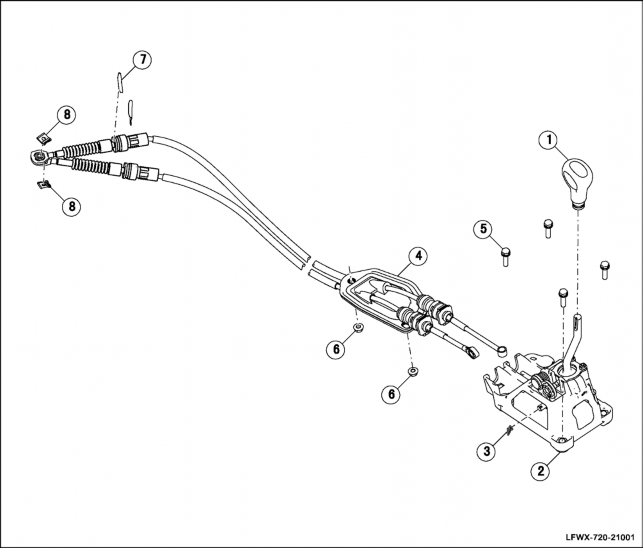

1	Шаровое соединение рычага переключения
2	Кронштейн крепления рычага переключения
3	Шплинт
4	Узел тросов переключения и выбора передач

5	Шестигранный болт с шайбой
6	Шестигранная стопорная гайка с буртиком
7	Е-образный кронштейн
8	Крепежный зажим троса переключения передач

21-009-01

Замена ‌

Снятие шарового соединения рычага переключения.

А. Снять прижимное кольцо чехла рычага переключения.

Б. Вытянуть рычаг переключения вместе с шаровым соединением и снять чехол.

△ Совет

Опустить вниз муфту рычага переключения и освободить шаровое соединение.
Снятие облицовки туннеля пола.
Снятие кронштейна крепления шарового соединения рычага переключения.

А. Снять пружинные стопорные кольца, крепящие трос выбора передач и трос переключения передач на рычаге переключения передач. Освободить трос выбора передач и трос переключения передач от рычага переключения передач.

Б. Снять болты крепления кронштейна рычага переключения.

В. Потянуть вверх кронштейн рычага переключения передач и освободить от троса выбора передач и троса переключения передач.
Отсоединение троса выбора передач и троса переключения передач от коробки передач.

А. Снять аккумуляторную батарею вместе с кронштейном. Б. Снять воздушный фильтр вместе с кронштейном.

В. Снять крепежный хомут и E-образный зажим с троса переключения передач.

Г. Снять трос переключения передач с механизма выбора передач и кронштейна.

△ Совет

Для снятия необходимо переместить трос переключения передач назад и освободить от кронштейна через прорезь.

Д. Снять крепежный хомут и E-образный зажим с троса механизма выбора передач.

Е. Снять трос переключения передач с механизма выбора передач и кронштейна.

△ Совет

Для снятия необходимо переместить трос выбора передач назад и освободить от кронштейна через прорезь.
Снятие крепежных болтоа троса выбора передач и троса переключения передач к шасси.

А. Поднять автомобиль.

Б. Снять выхлопную трубу и теплоизоляционные пластины.

В. Снять крепежные гайки троса выбора передач и троса переключения передач к кузову автомобиля и крепежные болты кронштейна.
Снятие троса механизма выбора передач и троса рычага переключения передач.
Закрепление троса механизма выбора передач и троса рычага переключения передач.

А. Закрепить передний конец троса механизма выбора передач и троса рычага переключения передач в отверстии кронштейна и затянуть гайки.

Б. Закрепить крепежные болты кронштейна троса механизма выбора передач и троса рычага переключения на передней подвеске.

В. Установить выхлопную трубу и теплоизоляционные пластины.
Присоединение троса выбора передач и троса переключения передач к коробке передач.

А. Закрепить трос механизма выбора передач в отверстии кронштейна для троса механизма выбора передач и троса рычага переключения.

Б. Протолкнуть трос механизма выбора передач вперед и зафиксировать трос Е-образным зажимом.

В. Установить разъем троса механизма выбора передач

в поперечном рычаге вала механизма выбора и закрепить крепежными зажимами кабельный разъем троса рычага переключения.

Г. Закрепить трос рычага переключения в отверстии кронштейна для троса механизма выбора передач и троса рычага переключения.

Д. Протолкнуть трос переключения передач вперед и зафиксировать трос Е-образным зажимом.

Е. Установить разъем троса рычага переключения в поперечном рычаге вала рычага переключения

и закрепить крепежными зажимами кабельный разъем троса рычага переключения.

Ж. Установить аккумуляторную батарею вместе с кронштейном.

З. установить воздушный фильтр вместе с кронштейном.
Установление кронштейна крепления шарового соединения рычага переключения.

А. Установить кронштейн рычага переключения и затянуть последовательно все болты.

Момент затяжки: 23 Н·м.

Б. Вставить трос переключения передач и трос выбора передач в канавку в кронштейне рычага переключения.

В. Установить трос переключения передач и трос выбора передач на тяги выбора и переключения.
Установление облицовки туннеля пола.
Установление шарового соединения и муфты рычага переключения.
