Lifan Cebrium 720. Генератор двигателя LFB479Q EFI

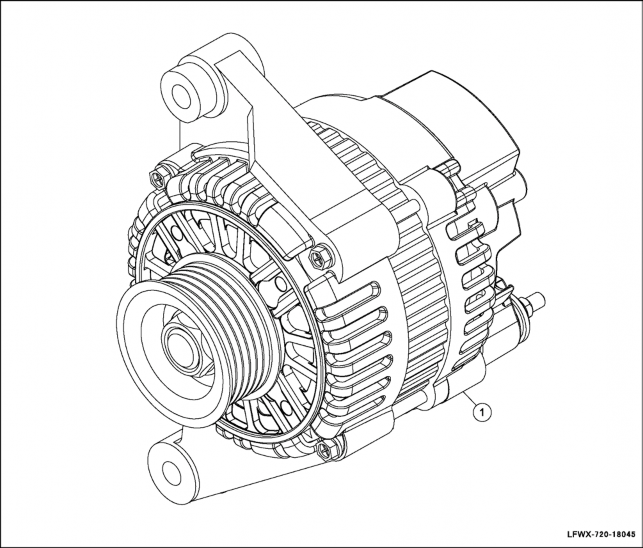

Схематическое изображение компонентов
1 Узел генератора
Проверка
-
Проверка щетки генератора.
А. Измерить расстояние выступающей части щетки с помощью штангенциркуля. Если длина меньше
минимально допустимого значения, заменить щетку. При необходимости заменить щеткодержатель.
Номинальная длина выступающей части: 10,5 мм. Минимальная длина выступающей части: 1,5 мм.
-
Поверка ротора генератора.
А. Визуально проверить наличие повреждений или трещин на токосъемном кольце и в случае их обнаружения заменить ротор.
Б. Измерить диаметр токосъемного кольца с помощью штангенциркуля. Если диаметр меньше минимально допустимого значения, заменить ротор.
Номинальный диаметр: 14,2-14,4 мм. Минимальный диаметр: 12,8 мм.
В. Как показано на рисунке, измерить сопротивление между пластинами коллектора, переведя цифровой мультиметр
в режим измерения сопротивления. Если уровень сопротивления не соответствует указанным значениям, заменить ротор.
Номинальное значение (в «холодном» состоянии):
2,1-2,5 Ом.
Г. Как показано на рисунке, проверить целостность цепи между токосъемным кольцом и ротором, переведя цифровой мультиметр в режим измерения сопротивления. При наличии заменить ротор.
