Lifan Cebrium 720. Системы пуска двигателя LFB479Q EFI и зарядки



Подготовка

1. Рекомендуемые инструменты.




Поз.

Инструменты

Схематическое изображение



Описание




1




Мультиметр














Для измерения силы тока, напряжения или сопротивления




2




Штангенциркуль














Для измерения длины или диаметра детали




Технические условия выполнения ремонта



  1. Технические характеристики.




    Биение коллекторного кольца

    Максимальное значение

    0,05 мм




    Диаметр коллектора

    Номинальный диаметр

    30 мм

    Минимальный диаметр

    29 мм




    Дина щетки стартера

    Номинальное значение

    15,5 мм

    Минимальное значение

    10 мм




    Длина выступающей части щетки стартера

    Номинальная длина выступающей части

    10,5 мм

    Минимальная длина выступающей части

    1,5 мм

    Диаметр токосъемного кольца ротора генератора

    Номинальный диаметр

    14,2-14,4 мм

    Минимальный диаметр

    12,8 мм

    Сопротивление токосъемного кольца ротора генератора

    Стандартное сопротивление (в «холодном» состоянии)




    2,1-2,5 Ом









  2. Моменты затяжки.




Элемент

Н·м

Крепежный болт стартера

80~86

Крепежный винт втягивающего реле стартера

9~11

Крепежные болты крышки коллектора

20~25

Крепежный винт крышки коллектора

9~11

Крепежные болты генератора

45~49

Крепежный болт крышки генератора

9~11

Крепежный винт крышки генератора

5~6

Крепежный винт щетки генератора

3~4

Крепежная гайка шкива генератора

110.5

Крепежный болт катушки генератора

3~4




Меры предосторожности

  1. Во время работы двигателя запрещено отсоединять клеммы от аккумуляторной батареи.

  2. При проверке системы пуска двигателя и зарядки необходимо вначале проверить целостность жгутов проводов и прочность соединений.

  3. Во время проведения работ по снятию стартера или генератора принять меры к тому, чтобы исключить повреждение изоляции внешней поверхности катушек.











Схема электрических соединений (система пуска двигателя)



Управление реле ST





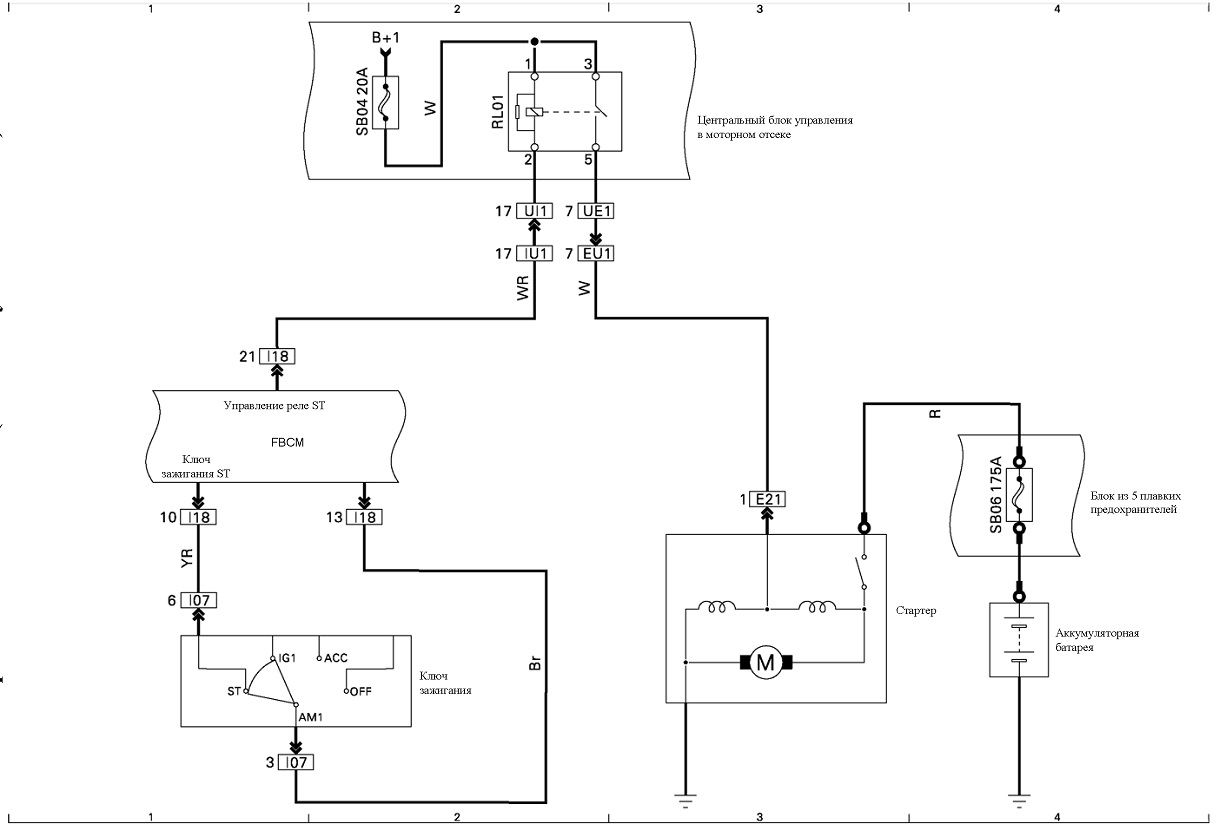

Система пуска двигателя

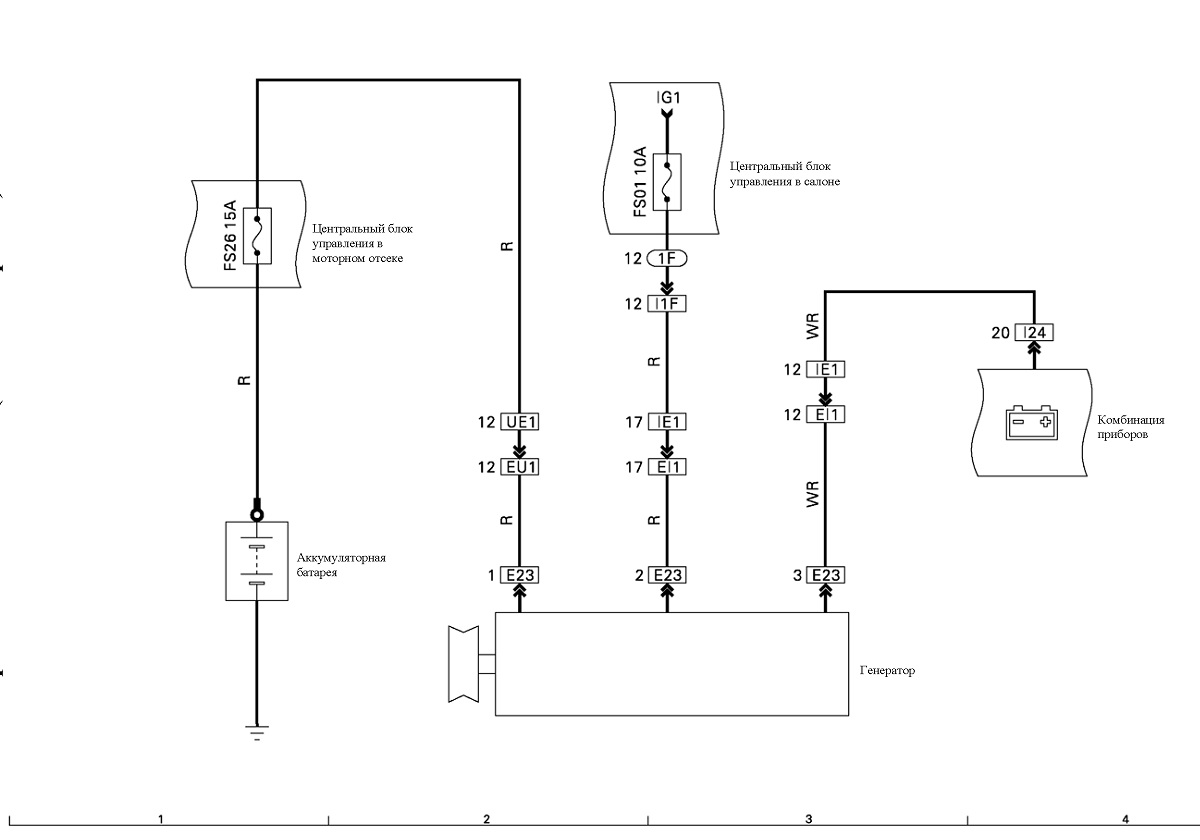

Система зарядки













Проверка на автомобиле






18-05-01






  1. Проверка аккумуляторной батареи.

    А. Как показано на рисунке, проверить соответствие напряжения аккумуляторной батареи требованиям для запуска двигателя. В противном случае зарядить аккумуляторную батарею или заменить ее.

    Минимальное напряжение аккумуляторной батареи:

    8 В.




  2. Проверка стартера и генератора.

А. Проверить соединение стартера (согласно рис. 2)

и генератора (согласно рис. 1). При наличии ослабленных соединений затянуть их.

Б. Подать питание на пусковой контур (запуск двигателя)

и поверить вращение стартера. При отсутствии вращения устранить неисправность либо заменить стартер.




18-05-02

В. Перевести мультиметр в режим измерения напряжения постоянного тока, соединить положительный щуп с контактом обмотки якоря, а отрицательный щуп с корпусом генератора.

Г. Перевести двигатель в режим выше средних оборотов и замерить напряжение аккумуляторной батареи. Оно должно быть приблизительно 14 В. Если проверка показывает напряжение аккумуляторной батареи (12 В), это означает, что генератор не вырабатывает электричество и его необходимо отремонтировать либо заменить.









Поиск и устранение неисправностей



Таблица признаков неисправностей

Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь в соответствующем порядке. При необходимости отремонтировать либо заменить эти детали.







Признак

Возможные причины неисправности




Рекомендуемые действия




Стартер не запускается

1. Аккумуляторная батарея (напряжение < 8 В)




Батарея должна быть заряжена или заменена




2. Аккумуляторная батарея (обрыв или ослабленное соединение)

Очистить контакты и затянуть клеммы аккумуляторной батареи. Нанести тонкий слой технического вазелина на клеммы

3. Электродвигатель стартера (поврежден)




Проверить, отремонтировать или заменить

Низкое напряжение аккумуляторной батареи

1. Генератор (не вырабатывает электричество)




Проверить, отремонтировать или заменить
