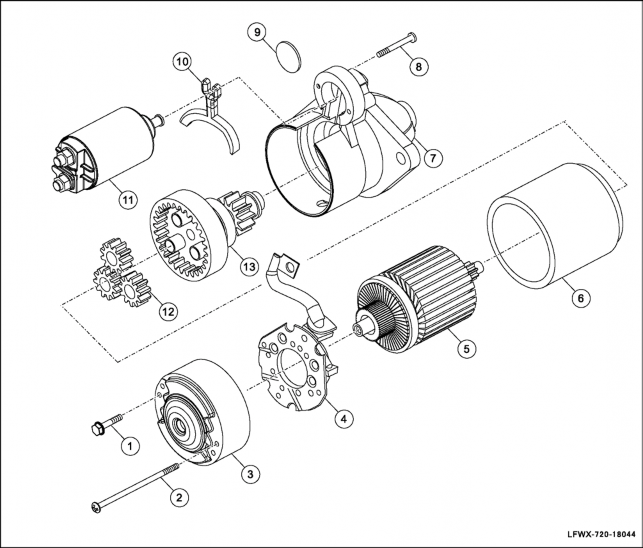

Проверка стартера.
△ Совет
Для того чтобы предотвратить вращение стартера, отсоединить провод
катушки возбуждения стартера от контакта A.
Внимание!
Выполнить следующий тест за 3-5 сек.
А. Как показано на рисунке, подключить аккумуляторную батарею к
контактам А и В стартера и проверить движение шестеренчатой муфты
наружу. Если шестеренчатая муфта не вращается и не перемещается наружу,
заменить втягивающее реле стартера.
Б. Как показано на рисунке, отсоединить провод от контакта и проверить
удержание шестеренчатой муфты в начальном положении (без перемещения
внутрь).
В. Как показано на рисунке, отсоединить провод от контакта А и
заземления и проверить обратный ход шестеренчатой муфты (движение
внутрь).
Г. Как показано на рисунке, выполнить проверку стартера без нагрузки,
проверить и записать показания силы тока (переведя цифровой мультиметр в
режим измерения силы тока).
△ Совет
Закрепить стартер в тисках между алюминиевыми листами или тканью.
Внимание!
При напряжении аккумуляторной батареи выше 11,5 В сила тока не должна
превышать 90 A. В противном случае заменить стартер.
-
Проверка втягивающего реле стартера.
А. Как показано на рисунке, нажать на металлический сердечник и
проверить быстрый возврат металлического сердечника в исходное
положение. В противном случае заменить магнитный выключатель.
Б. Как показано на рисунке, измерить сопротивление между контактами А и
В, переведя мультиметр в режим измерения сопротивления. Если значение не
соответствует требованиям, заменить магнитный выключатель.
Величина сопротивления: <1 Ом.
В. Как показано на рисунке, измерить сопротивление между контактом В и
корпусом, переведя мультиметр в режим измерения сопротивления. Если
значение не соответствует требованиям, заменить магнитный выключатель.
Сопротивление: <2 Ом.
-
Проверка якоря стартера.
А. Как показано на рисунке, проверить целостность цепи между пластинами
коллектора, переведя цифровой мультиметр в режим измерения
сопротивления.
В противном случае заменить обмотки якоря.
Б. Как показано на рисунке, проверить целостность цепи коллектора
(согласно рисунку А) и сердечника катушки якоря (согласно рисунку В) по
величине сопротивления, определенной мультиметром. В противном случае
заменить обмотку якоря.
-
Проверка коллектора.
А. Проверить наличие грязи и следов искрообразования на поверхности
коллектора. При обнаружении зачистить шлифовальной шкуркой.
Б. Установить коллектор на V-образную опору. Измерить биение зубчатого
венца коллектора с помощью циферблатного микрометра. Если биение
превышает максимальное значение, выполнить ремонт зубчатого венца
коллектора. При необходимости заменить.
Максимальное биение зубчатого венца коллектора:
0,05 мм.
В. Измерить диаметр коллектора с помощью штангенциркуля. Если диаметр
меньше минимально допустимого значения, заменить якорь.
Номинальный диаметр: 30 мм. Минимальный диаметр: 29 мм.
-
Проверка щетки стартера.
А. Измерить длину щетки стартера с помощью штангенциркуля. Если длина меньше
минимально допустимого значения, заменить щетку. При необходимости заменить
щеткодержатель и ярмо магнита стартера.
Номинальное значение: 15,5 мм. Минимальное значение: 10 мм.
