ПРИБОРЫ ПНЕВМАТИЧЕСКОГО ТОРМОЗНОГО ПРИВОДА АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 5

Клапан управления тормозными механизмами прицепа с однопроводным приводом (рис.316) предназначен для приведения в действие тормозного привода прицепа (полуприцепа) при работе тормозных систем тягача, а также для ограничения давления сжатого воздуха в пневматическом приводе прицепа (полуприцепа) с целью предотвра-

щения самопритормаживания последнего при колебаниях давления в пневматическом тормозном приводе автомобиля-тягача. Клапан установлен на раме автомобиля и закреплен двумя болтами.

Сжатый воздух от ресивера автомобиля-тягача подводится к выводу I и через канал А проходит в полость над ступенчатым поршнем 8. В отторможен-ном состоянии пружина 14, воздействуя на тарелку 15, удерживает мембрану 16 вместе с толкателем 19 в нижнем положении. При этом выпускной клапан 20 закрыт, а впускной клапан 21 открыт и сжатый воздух проходит из вывода I к выводу II и далее в соединительную магистраль прицепа. При достижении в выводе II определенного давления, устанавливаемого с помощью регулировочного винта 24, поршень 4 преодолевает усилие пружины 23 и опускается, вследствие чего впускной клапан 21 садится на седло в поршне 4. Таким образом, в отторможенном положении в магистрали прицепа автоматически поддерживается определенное давление, меньше давления в пневматическом приводе тягача.

При торможении тягача сжатый воздух подается к выводу IV и заполняет подмембранную полость В. Преодолевая усилие пружины 14, мембрана 16 поднимается вверх вместе с толкателем 19. При этом сначала закрывается впускной клапан 21, а затем открывается выпускной клапан 20, и воздух из соединительной магистрали прицепа через вывод II, полый толкатель 19 и вывод III в крышке 12 выходит в атмосферу. Воздух из вывода II выходит до тех пор, пока давление в полости В под мембраной 16 и в полости под ступенчатым поршнем 8 не уравновесится давлением в полости над ступенчатым поршнем. При дальнейшем снижении давления на выводе II поршень опускается и перемещает вниз толкатель, который закрывает выпускной клапан, вследствие чего выпуск воздуха из вывода II прекращается. Таким образом осуществляется следящее действие, и торможение прицепа (полуприцепа) происходит с эффективностью, пропорциональной величине подведенного к выводу IV давления сжатого воздуха.

Дальнейшее повышение давления на выводе IV приводит к полному выпуску сжатого воздуха из вывода II и тем самым к максимально эффективному торможению прицепа. При оттормаживании тягача, то есть при падении давления на выводе IV и в полости В под мембраной 16, последняя под действием пружины 14 возвращается в исходное нижнее положение. Вместе с мембраной опускается толкатель. При этом закрывается выпускной клапан и открывается впускной клапан 21. Сжатый воздух из вывода 7 поступает в вывод II и далее в соединительную магистраль прицепа (полуприцепа), вследствие чего прицеп (полуприцеп) растормаживается.

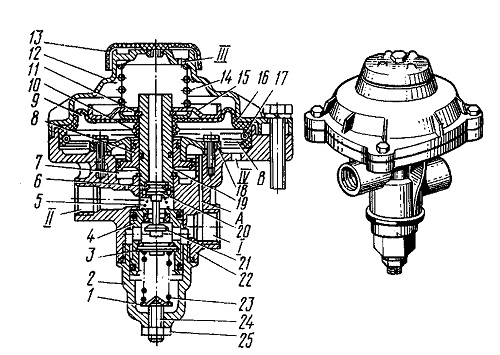

Рис. 316. Клапан управления тормозными механизмами прицепа с однопроводным приводом: 1 - тарелка пружины; 2 - крышка нижняя; 3, 11 - кольца упорные; 4 - поршень нижний; 5 - пружина клапана; 6 - седло выпускного клапана; 7 - камера следящая; 5 - поршень ступенчатый; 9 - камера рабочая; 10, 17 - пружины кольцевые; 12 -крышка верхняя; 13 - колпачок защитный; 14 - пружина мембраны; 15 - тарелка пружины мембраны; 16 - мембрана; 18 - опора; 19 - толкатель; 20 - клапан выпускной; 21 -клапан впускной; 22 - корпус; 23 - пружина; 24 - винт регулировочный; 25 - контргайка; I - вывод к ресиверу; II - вывод в соединительную магистраль; III - вывод в атмосферу; IV - вывод к клапану управления тормозными механизмами прицепа с двухпроводным приводом

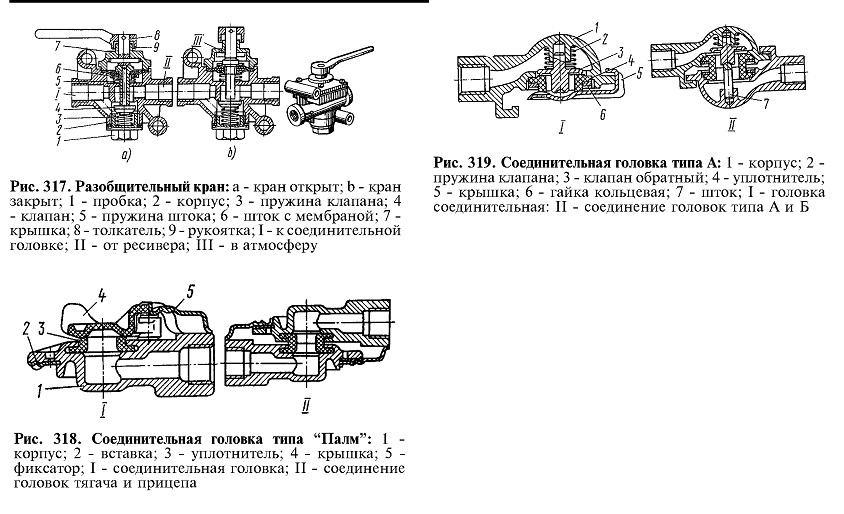

Кран разобщительный (рис. 317) предназначен для перекрытия при необходимости пневматической магистрали, соединяющей автомобиль-тягач с прицепом (полуприцепом). На автомобилях-тягачах КамАЗ установлено три разобщительных крана: на бортовых тягачах — на задней поперечине рамы перед соединительными головками, на седельных тягачах — за кабиной справа на специальном кронштейне перед соединительными гибкими шлангами. Каждый кран крепится двумя болтами.

К выводу II присоединяется магистраль управления тормозными механизмами прицепа, через вывод I в нее подается сжатый воздух.

Если рукоятка 9 расположена вдоль оси крана, толкатель 8 вместе со штоком 6 находятся в нижнем положении и клапан 4 открыт. Сжатый воздух от
вывода I через открытый клапан и вывод II поступает от автомобиля-тягача к прицепу (полуприцепу).

При повороте рукоятки 9 на 90° шток 6 вместе с мембраной под действием пружины 5 и давления воздуха поднимается вверх. Клапан 4 садится на седло в корпусе 2, разобщая выводы I и II. Ход штока 6, определяемый винтовым профилем крышки 7, больше, чем ход клапана 4. Шток 6 отходит от клапана, сжатый воздух из соединительной магистрали через вывод II, осевое и радиальное отверстия в штоке 6 выходит в атмосферу через вывод III в крышке 7.

После этого соединительные головки можно расцепить.

Головки соединительные типа “Палм” (рис. 318) предназначены для соединения магистралей двухпроводного пневматического тормозного привода прицепа (полуприцепа) и тягача.

На бортовых тягачах КамАЗ одна соединительная головка, типа “Палм” питающей магистрали, окрашенная в красный цвет (или с крышкой красного цвета), установлена на задней поперечине рамы с правой стороны (по ходу). Другая соединительная головка типа “Палм” управляющей магистрали, окрашенная в голубой цвет (или с крышкой желтого цвета), установлена там же с левой стороны. Обе головки установлены таким образом, что присоединительные отверстия в них направлены вправо. На седельных тягачах КамАЗ соединительные головки установлены на гибких шлангах и после отсоединения от полуприцепа крепятся за кабиной на специальных кронштейнах. Окраска головок та же, что и на бортовых тягачах.

При соединении головок типа “Палм” необходимо отвести в сторону защитные крышки 4 обеих головок. Головки стыкуются уплотнителями 3 и поворачиваются до тех пор, пока выступ головки не войдет в соответствующий паз другой, то есть пока не соединится вставка 2 с фиксатором 5. Благодаря этому

предотвращается самопроизвольное разъединение соединительных головок. Герметизация стыка двух головок обеспечивается сжатием уплотнителей 3.

При разъединении тягача и прицепа соединительные головки поворачиваются в обратном направлении до выхода вставки 2 из паза фиксатора 5. После разъединения соединительные головки следует закрыть крышками 4.

Головка соединительная типа А (рис. 319) предназначена для установки на автомобили-тягачи и служит для соединения однопроводного пневматического тормозного привода прицепа и полуприцепа, а также для автоматического закрытия соединительной

магистрали тягача при самопроизвольном разъединении головок (например, при отрыве прицепа).

На бортовых тягачах КамАЗ соединительная головка типа А, окрашенная в черный цвет, установлена на задней поперечине рамы с левой стороны (по ходу) таким образом, что присоединительное отверстие в ней направлено вправо. На седельных тягачах КамАЗ соединительная головка типа А также окрашена в черный цвет и установлена на гибком шланге. После отсоединения от полуприцепа головка крепится за кабиной на специальном кронштейне.

При сцеплении автомобиля-тягача с прицепом у соединительной головки отводится в сторону защитная крышка 5. Головка типа А тягача стыкуется с головкой типа Б прицепа уплотнителями 4. При этом шток 7 головки типа Б входит в сферическую выемку клапана 3 головки типа А и отрывает клапан от уплотнителя 4. После этого головки поворачиваются до тех пор, пока выступ одной головки не войдет в соответствующий паз другой головки. Фиксатор головки типа Б входит в паз направляющей головки типа А, предотвращая самопроизвольное разъединение головок. Герметизация стыка головок достигается за счет сжатия уплотнителей 4. При разъединении тягача и прицепа соединительные головки поворачиваются в обратном направлении до выхода выступа одной головки из паза другой, после чего головки разъединяются. При этом клапан под действием пружины прижимается к уплотнителю 4 и автоматически закрывает соединительную магистраль, предотвращая выход сжатого воздуха из пневматического тормозного привода автомобиля-тягача. После разъединения головку закрыть крышкой 5.
