ПРИБОРЫ ПНЕВМАТИЧЕСКОГО ТОРМОЗНОГО ПРИВОДА АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 3

Элемент упругий регулятора тормозных сил предназначен для предотвращения повреждения регулятора, если перемещение мостов относительно рамы больше допустимого хода рычага регулятора.

Упругий элемент 5 регулятора тормозных сил установлен (см. рис. 304) на штанге 6, расположенной между балками задних мостов определенным образом. Точка соединения элемента со штангой 4 регулятора находится на оси симметрии мостов, которая не перемещается в вертикальной плоскости при скручивании мостов в процессе торможения, а также при односторонней нагрузке на неровной поверхности дороги и при перекосах мостов на криволинейных участках при повороте. При всех этих условиях на рычаг регулятора передаются только вертикальные перемещения от статического и динамического изменения осевой нагрузки.

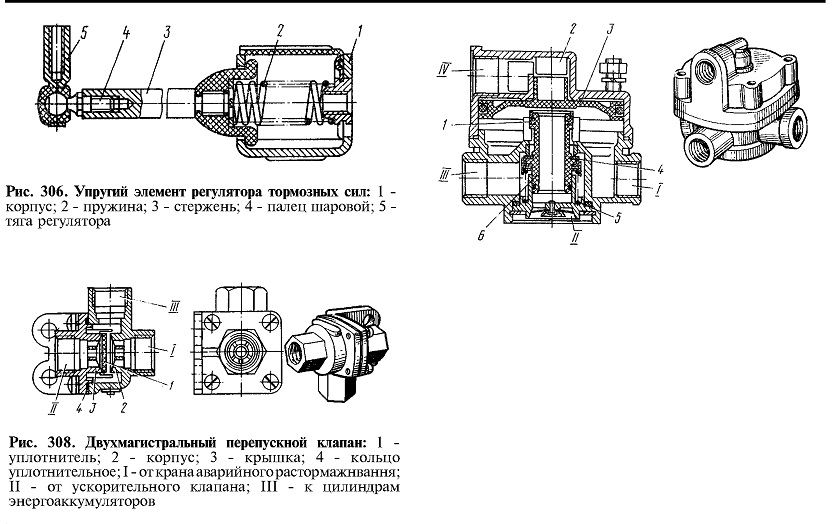

Устройство упругого элемента регулятора тормозных сил показано на рис. 306. При вертикальных перемещениях мостов в пределах допустимого хода рычага регулятора тормозных сил шаровой палец 4 упругого элемента находится в нейтральной точке. При сильных толчках и вибрации, а также при перемещении мостов за пределы допустимого хода рычага регулятора тормозных сил стержень 3, преодолевая силу пружины 2, поворачивается в корпусе 1. При этом тяга 5, соединяющая упругий элемент с регулятором тормозных сил, поворачивается относительно отклоненного стержня 3 вокруг шарового пальца 4.

После прекращения действия силы, отклоняющей стержень 3, палец 4 под действием пружины 2 возвращается в исходное нейтральное положение.

Клапан ускорительный предназначен для уменьшения времени срабатывания привода запасной тормозной системы за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска воздуха из них непосредственно через ускорительный клапан в атмосферу. Клапан установлен на внутренней стороне лонжерона рамы автомобиля в зоне задней тележки.

Устройство ускорительного клапана показано на рис. 307. К выводу III подается сжатый воздух из ресивера. Вывод IV соединен с управляющим прибором — тормозным краном обратного действия с ручным управлением, а вывод I — с пружинным энергоаккумулятором. При отсутствии давления в выводе IV поршень 3 находится в верхнем положении. Впускной клапан 4 закрыт под действием пружины 5, а выпускной клапан 1 открыт. Через открытый выпускной клапан 1 и вывод I пружинные энергоаккумуляторы сообщаются с атмосферным выводом II. Автомобиль заторможен пружинными энергоаккумуляторами.

При подаче сжатого воздуха к выводу IV от ручного тормозного крана он поступает в надпоршневое пространство — камеру 2. Поршень 3 под действием сжатого воздуха движется вниз, сначала закрывает выпускной клапан 1 и затем открывает впускной клапан 4. Заполнение цилиндров пружинных энергоаккумуляторов, присоединенных к выводу I, производится сжатым воздухом от ресивера через вывод III и открытый впускной клапан 4.

Пропорциональность управляющего давления на выводе IV и выходного давления на выводе I осуществляется поршнем 3. При достижении в выводе I давления, соответствующего давлению на выводе IV, поршень 3 перемещается вверх до момента закрытия впускного клапана 4, движущегося под действием пружины 5. При снижении давления в управляющей магистрали (то есть на выводе IV) поршень 3 вследствие более высокого давления на выводе I перемещается вверх и отрывается от выпускного клапана 1. Сжатый воздух из пружинных энергоаккумуляторов через открытый выпускной клапан I, полый корпус 6 клапанов и атмосферный клапан выходит в атмосферу, автомобиль затормаживается.

Клапан двухмагистральный (рис. 308) предназначен для обеспечения возможности управления одним исполнительным механизмом с помощью двух независимых органов управления. С одной стороны к нему подведена магистраль от тормозного крана обратного действия с ручным управлением (вывод I); с другой — от крана аварийного растормаживания стояночной тормозной системы (вывод II).

Выходящая магистраль (вывод III) соединена с пружинными энергоаккумуляторами тормозных механизмов задней тележки автомобиля.

Двухмагистральиый клапан установлен внутри правого лонжерона рамы автомобиля рядом с ускорительным клапаном. Подсоединение клапана производится согласно стрелке на корпусе. При подаче сжатого воздуха в вывод I от ручного тормозного крана (через ускорительный клапан) уплотнитель 1 перемещается влево и садится на седло в крышке 3, закрывая вывод II. При этом вывод III соединяется с выводом I, сжатый воздух проходит в пружинные энергоаккумуляторы, и автомобиль растормаживается.

При подаче сжатого воздуха в вывод II от пневматического крана аварийного растормаживания уплотнитель 1 перемещается вправо и садится на седло в корпусе 2, закрывая вывод I, при этом вывод III соединяется с выводом II, сжатый воздух также проходит в пружинные энергоаккумуляторы, и автомобиль растормаживается. При затормаживании, то есть при выпуске воздуха из пружинных энергоаккумуляторов, уплотнитель 1 остается прижатым к тому седлу, к которому он переместился, и сжатый воздух свободно проходит из пружинных энергоаккумуляторов через вывод III в выводы I или II.

В случае одновременного подведения сжатого воздуха к выводам I и II клапан занимает нейтральное положение и не мешает проходу воздуха к выводу III и далее в пружинные энергоаккумуляторы.

Камера тормозная типа 24 предназначена для преобразования энергии сжатого воздуха в работу по приведению в действие тормозных механизмов передних колес автомобиля.

Устройство тормозной камеры переднего тормозного механизма автомобиля показано на рис. 309. Мембрана 3 зажата между корпусом 8 камеры и крышкой 2 стяжным хомутом 6, состоящим из двух полуколец. Камера к кронштейну разжимного кулака прикреплена двумя болтами 13, приваренными к фланцу, который вставлен в корпус камеры изнутри. Шток камеры заканчивается резьбовой вилкой 12, соединенной с регулировочным рычагом. Подмемб-ранная полость связана с атмосферой дренажными отверстиями, выполненными в корпусе 8 камеры.

При подаче сжатого воздуха в полость над мембраной 8 она перемещается и действует на шток 7. При растормаживании шток, а вместе с ним и мембрана, под действием возвратной пружины 5 возвращаются в исходное положение.





Камера тормозная с пружинным энергоаккумулятором типа 20/20 (рис. 310) предназначена для приведения в действие тормозных механизмов колес задней тележки автомобиля при включении рабочей, запасной и стояночной тормозных систем.

Пружинные энергоаккумуляторы вместе с тормозными камерами установлены на кронштейны разжимных кулаков тормозных механизмов задней тележки и закреплены двумя гайками с болтами.

При торможении рабочей тормозной системой сжатый воздух от тормозного крана подается в полость над мембраной 16. Мембрана 16, прогибаясь, воздействует на диск 17, который через шайбу и контргайку перемещает шток 18 и поворачивает регулировочный рычаг с разжимным кулаком тормозного механизма. Таким образом, торможение задних колес происходит так же, как и торможение передних с обычной тормозной камерой.

При включении запасной или стояночной тормозной системы, то есть при выпуске воздуха ручным краном из полости под поршнем 5, пружина 8 разжимается и поршень 5 перемещается вниз. Подпятник 2 через мембрану 16 воздействует на подпятник штока 18, который, перемещаясь, поворачивает связанный с ним регулировочный рычаг тормозного механизма. Происходит затормаживание автомобиля.

При оттормаживатпш сжатый воздух поступает через вывод под поршень 5. Поршень вместе с толкателем 4 и подпятником 2 перемещается вверх, сжимая пружину 8 и дает возможность штоку 18 тормозной камеры под действием возвратной пружины 19 вернуться в исходное положение.

При чрезмерно большом зазоре между колодками

и барабаном тормозного механизма, то есть при чрезмерно большом ходе штока тормозной камеры, усилие на штоке может оказаться недостаточным для эффективного торможения. В этом случае следует включить ручной тормозной кран обратного действия и выпустить воздух из-под поршня 5 пружинного энергоаккумулятора. Подпятник 2 под действием силовой пружины 8 продавит середину мембраны 16 и продвинет шток 18 на имеющийся дополнительный ход, обеспечив затормаживание автомобиля.

При нарушении герметичности и снижении давления в ресивере стояночной тормозной системы воздух из полости под поршнем 5 через вывод уйдет в атмосферу через поврежденную часть привода и произойдет автоматическое затормаживание автомобиля пружинными энергоаккумуляторами.
