3.  Тросовый привод сцепления

4. Регулировка:

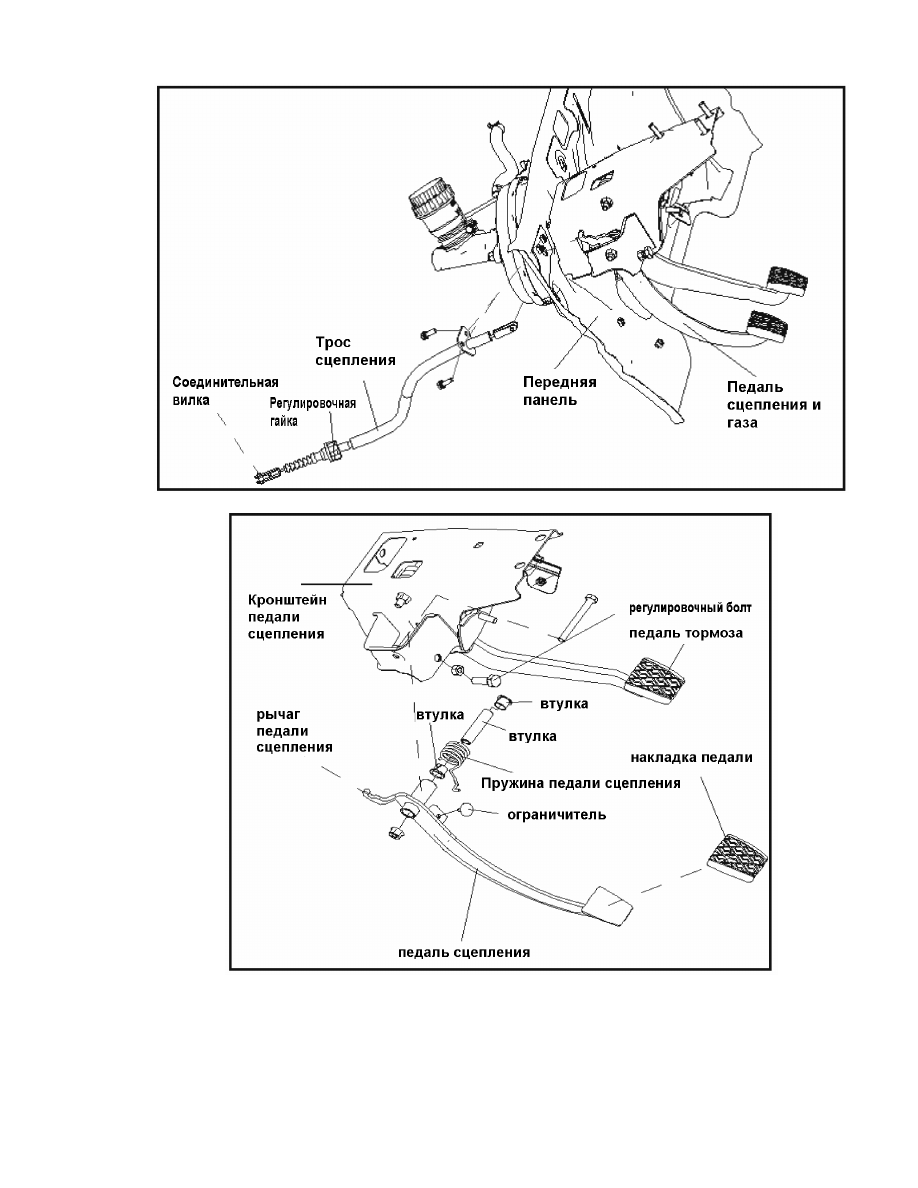

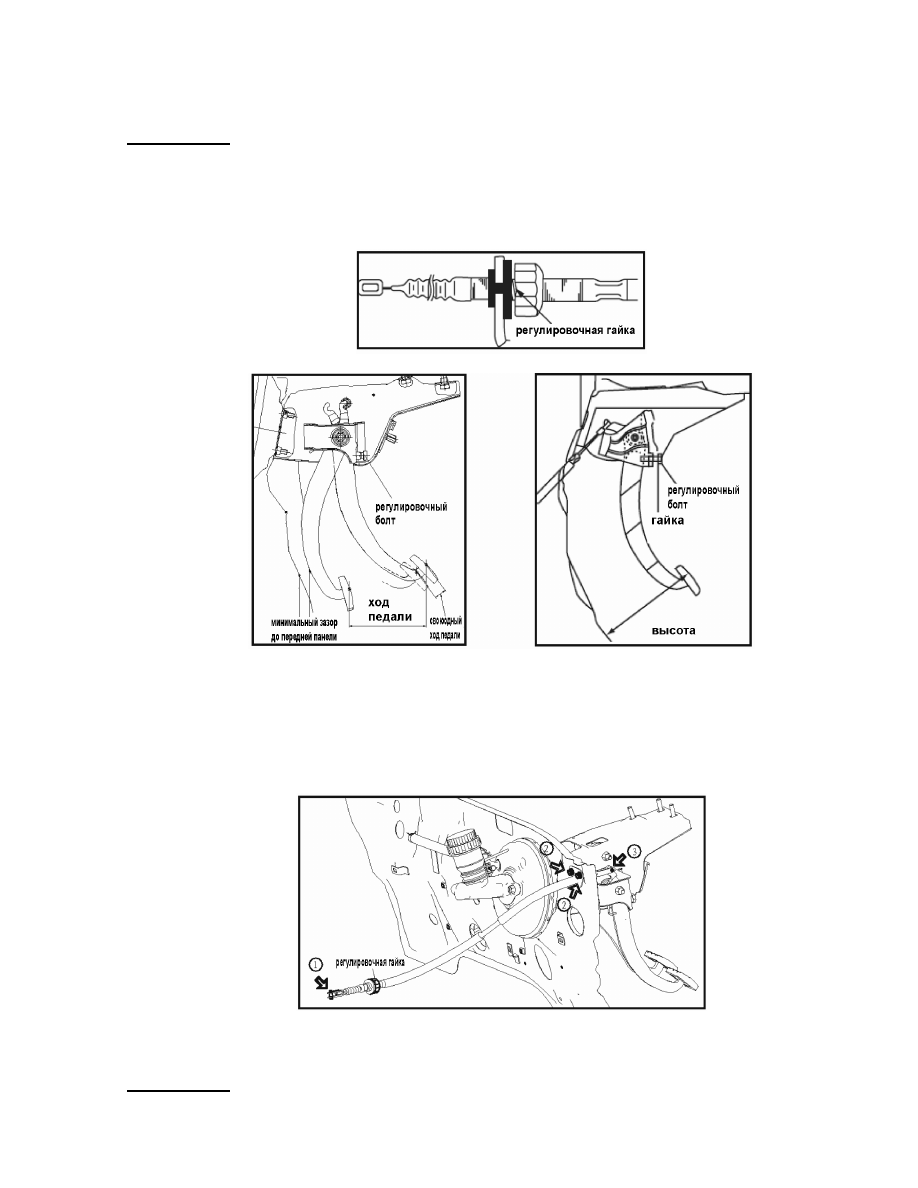

(1) Проверьте и отрегулируйте высоту педали сцепления. Высота педали должна быть 180

- 186мм. Отрегулируйте педаль при помощи регулировочного болта;

(2) Проверьте полный ход и свободный ход педали сцепления:

(a)  Полный ход педали сцепления 134 - 142 мм;

87

(b)  Свободный ход педали сцепления 10 - 30 мм;

(3)  Проверьте педаль сцепления, движение педали должно быть мягким, а крепление

надежным.

Примечание: Убедитесь  в  том, что  сцепление  выключается  полностью. Педаль  сцепления

должна  иметь  определенный  свободный  ход,  иначе  это  может  привести  к  неполному
включению  сцепления. Если  ход  педали  не  соответствует  требуемому  значению,
отрегулируйте  его  при  помощи  регулировочной  гайки  на  тросе. При  необходимости
проведите повторную регулировку.

5. Замена:

(1)  Снимите трос сцепления:

(a)  Ослабьте регулировочную гайку. Отсоединте трос сцепления от рычага педали;
(b)  Снимите 2 установочных болта на моторном щите;
(c)  Снимите трос сцепления.

(2)  Установку проведите в обратном порядке.

Примечание: Момент затяжки установочных болтов на моторном щите 20 – 25 Нм. Проверьте

и отрегулируйте положение сцепления в соответствии с указаниями.

88

 Часть 2. Гидравлическая система управления сцеплением

89

1. Замена:

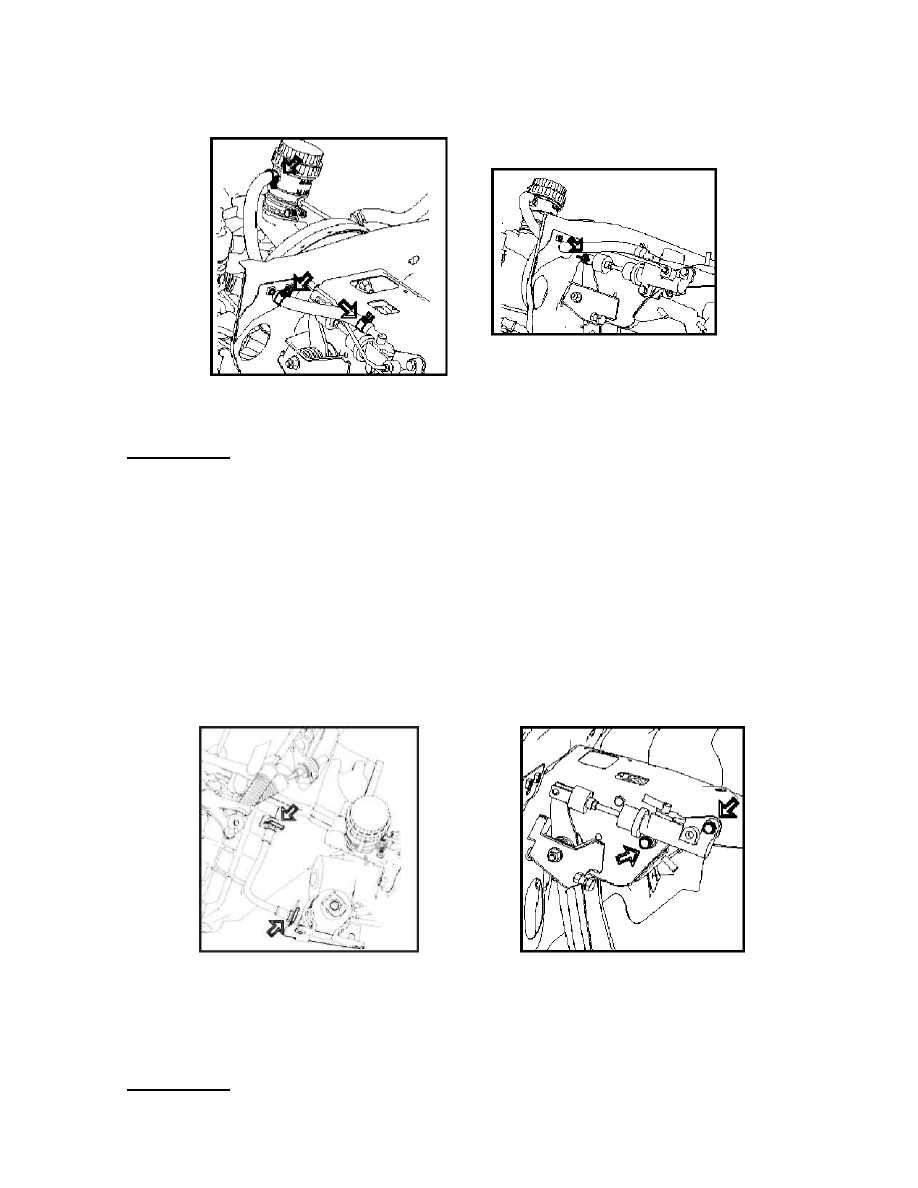

(1)  Снимите шланг расширительного бачка;

Примечание: Бачок  с  тормозной  жидкостью  разделен  на  части  для  системы  управления

сцеплением  и  для  системы  оправления  тормозами. Снимая  шланг  с  бачка, не  допускай
разлива тормозной жидкости.

(2)  Отсоедините  связь  с  педалью. Снимите  штифт, шайбу, палец  и отсоедините  главный

цилиндр сцепления от педали;

(3)  Снимите соединительные шланги. Снимите соединительный шланг между штуцером и

бачком;

(4)  Снимите  педаль  сцепления  в  сборе, снимите  гайку, болт, две  втулки, ось, педаль  в

сборе;

(5) Снимите гидравлические шлаги. Ослабьте крепление шланга. Снимите скобы с каждого

конца гидравлического шланга.

(6) Снимите главный цилиндр сцепления. Снимите 2 болта между главным цилиндром и

кронштейном педали;

(7) Установка деталей произведите в обратном порядке.

Примечание:

·

Не  допускайте  разлива  тормозной  жидкости  на  другие  детали  или  окрашенные
