82

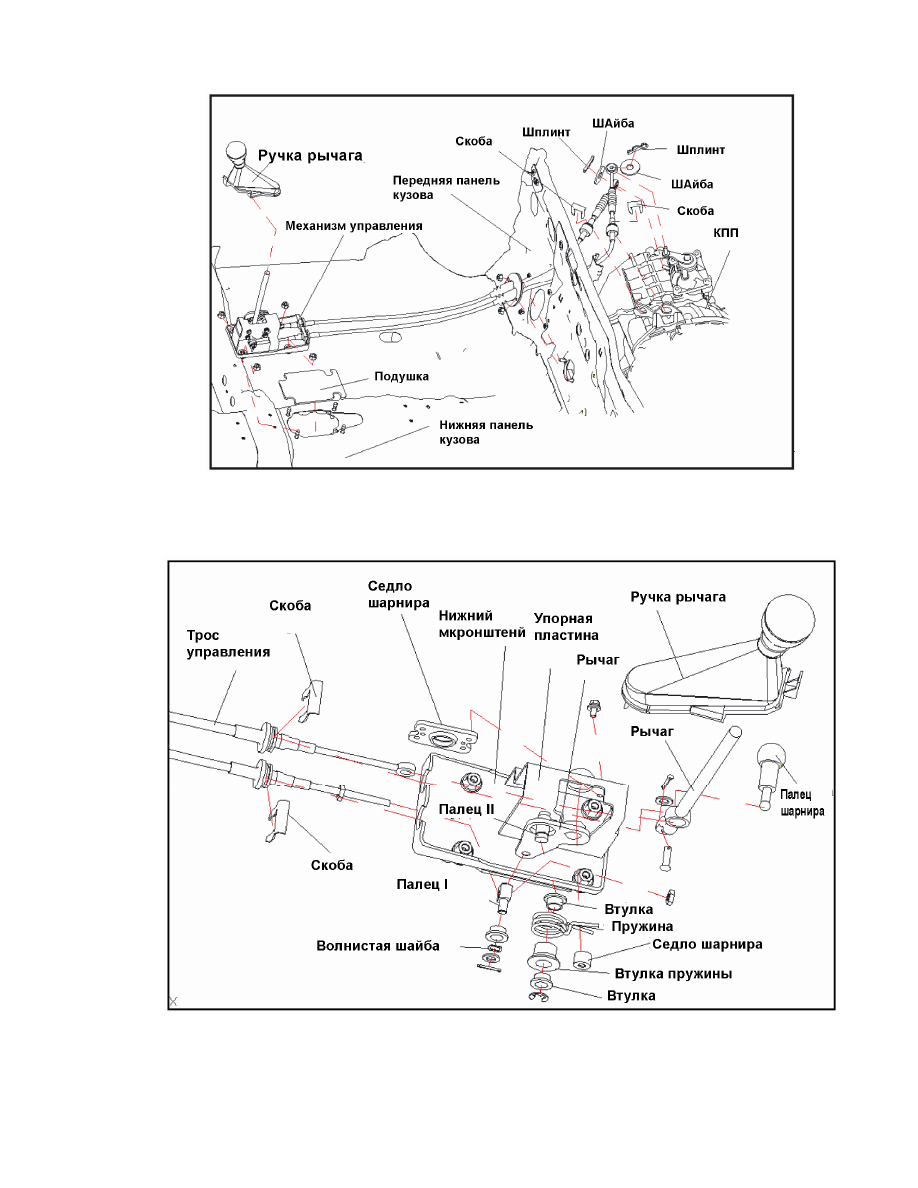

Часть 3. Тросовый привод переключения передач.

1. Замена:

(1)  Снимите рычаг переключения в сборе:

(a)  Отсоедините чехол рычага, вытяните его вверх;

83

(b)  Ослабьте установочные винты рычага. Снимите рычаг.

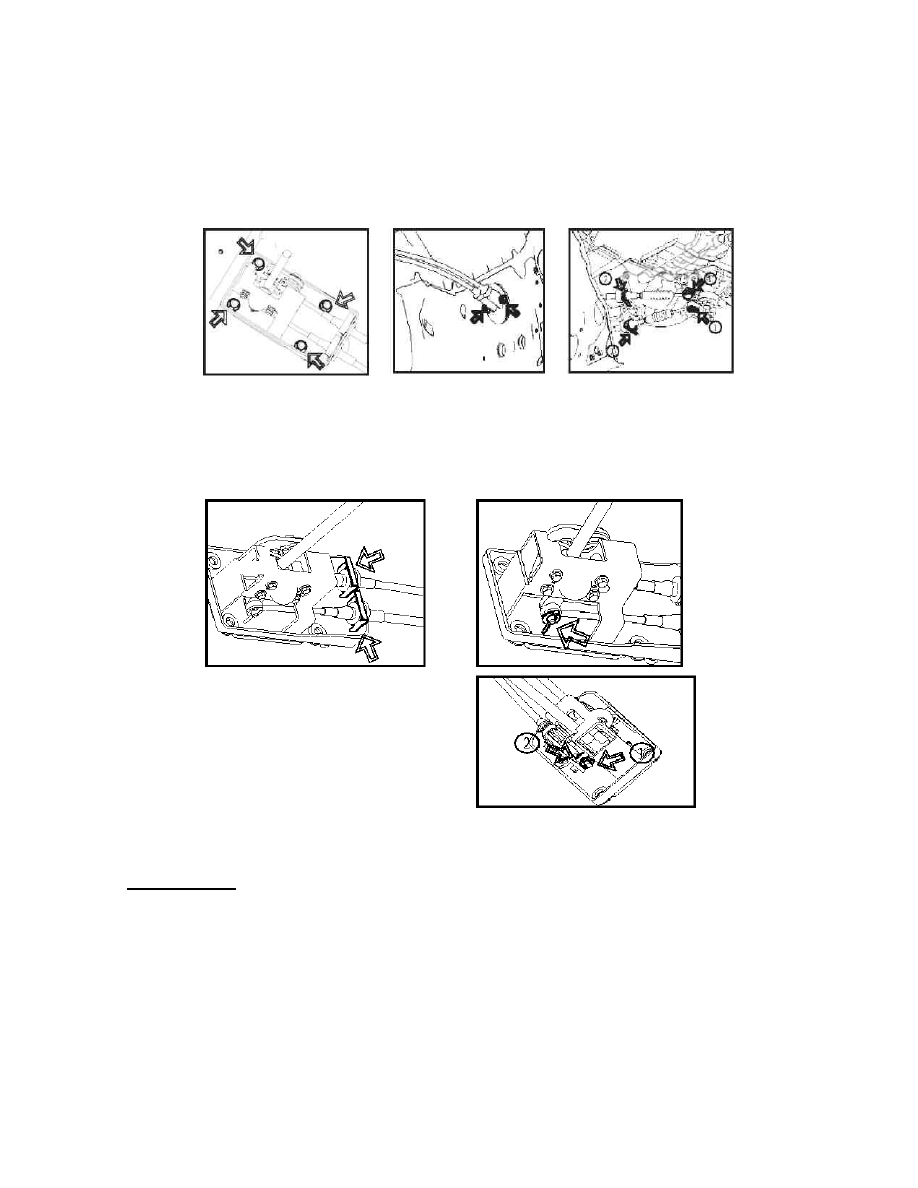

(1) Снимите вспомогательную консоль;
(2) Снимите 4 гайки крепления кулисы переключения;
(3) Снимите механизм управления в сборе:

(a)  Открутите гайки прижимной пластины тросов;
(b)  Снимите шплинт и шайбу крепления троса к рычагу;
(c)  Снимите с кронштейнов скобы крепления тросов.

(5)  Отсоедините механизм переключения от тросов:

(a)  Снимите скобы крепления тросов к механизму;
(b)  Снимите шплинты и шайбы с крепления тросов;
(c)  Снимите стопорную гайку крепления троса.

(6)  Установку производите в обратном порядке.

Примечание:

·

Все скобы крепления и гайки необходимо правильно зафиксировать;

·

Уплотнительную резинку механизма необходимо установить в правильное положение.
Иначе будет нарушена изоляция.

·

Момент затяжки 4-х гаек крепления механизма: 20 - 25 Нм;

·

Проверьте правильность затяжки гайки крепления троса к рычагу. Иначе  невозможно
будет осуществить  переключение передач  Проверьте правильность установки рычага
переключения  передач, перемещения  рычага  должны  быть  легкими, а  крепление
надежным. В нейтральном положении, рычаг должен находится вертикально;

·

Убедитесь  в  том, что  правильно  установили  табличку  со  схемой  переключения
передач на верху ручки рычага переключения передач.

84

Раздел 4. Педаль газа.

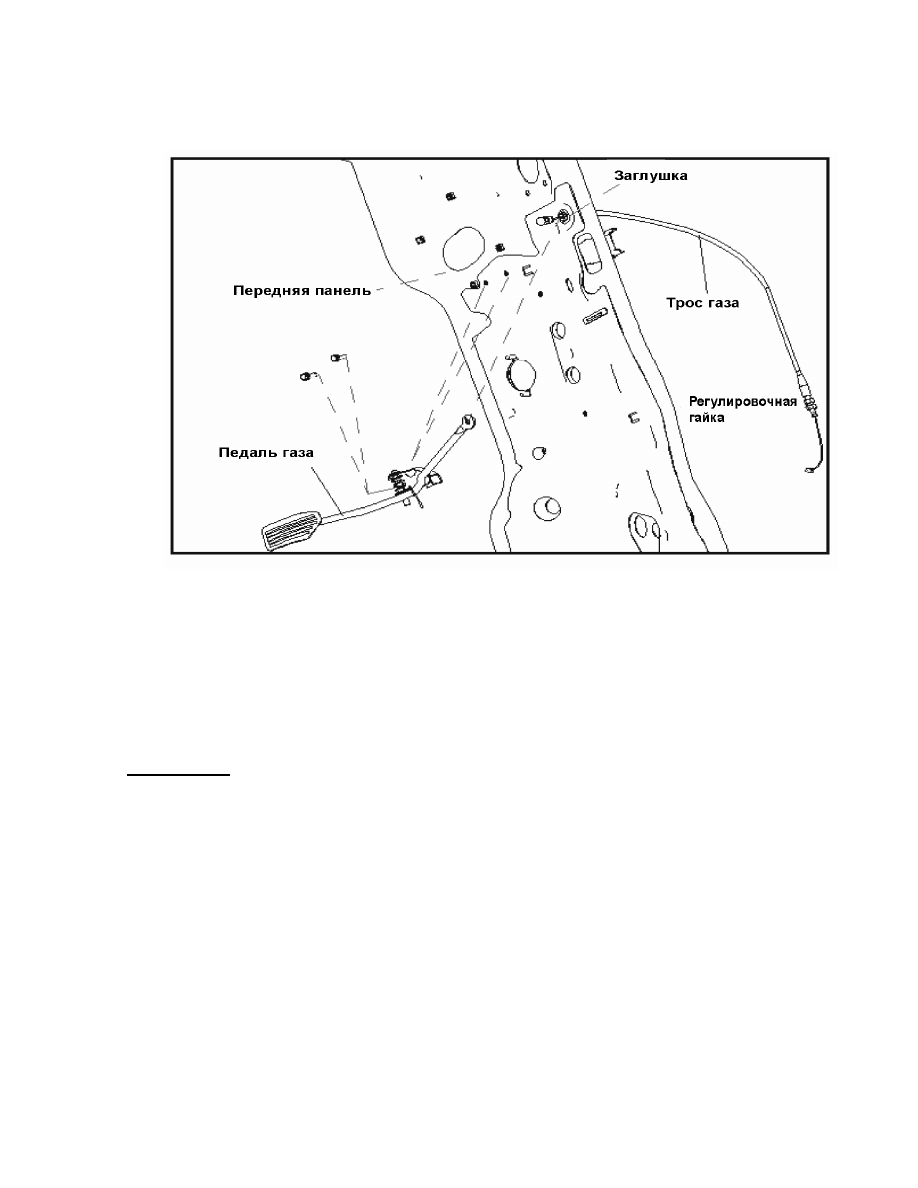

Часть 1. Педаль газа.

1. Замена:

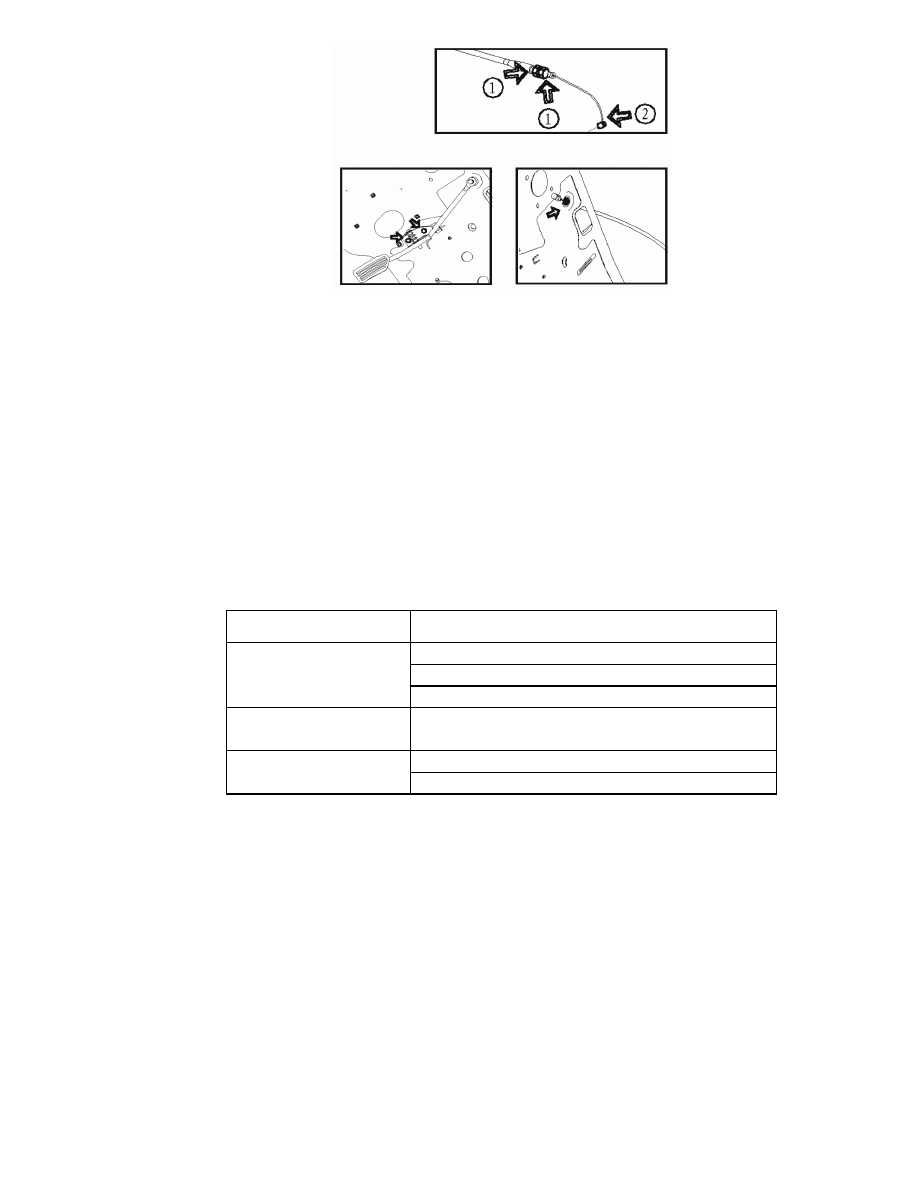

(1) Отсоедините трос газа. Ослабьте гайку крепления троса к кронштейну на двигателе,

снимите трос газа с рычага дросселя;

(2) Снятие педали газа:

(a) Снимите 2 гайки крепления педали к кузову;
(b) Отсоедините трос газа.

(3)  Снимите троса газа;
(4)  Установку троса газа и педали газа проведите в обратном порядке.

Примечание:

·

Момент затяжки крепления педали газа 20 - 25 Нм;

·

Отрегулируйте регулировочным винтом натяжение троса газа;

·

Проверьте  состояние  механизма  управления  газом, движение  педали  должно  быть
мягким, а крепление надежным.

85

Раздел 5. Привод сцепления.

Часть 1. Привод сцепления

1.  Описание системы привода сцепления.

Автомобиль оборудован тросовым и гидравлическим приводом сцепления соответственно для

1.3 л и 1.5 л.

2. Таблица неисправностей.

Приведенная ниже таблица  поможет Вам найти причину неисправности. Номер  указывает

на приоритет вероятной причины.

Симптомы

Причина

1. Не отрегулирована педель привода
2. Неисправность механизма (заедание)

Сцепление «буксует»

3. Большой свободный ход педали сцепления

Сцепление не
выключается

1. Воздух в системе

1. Неправильная регулировка или сборка

Шум в сцеплении

2. Неисправность выжимного подшипника
