74

1. Замена:

(1) Извлеките двигатель из моторного отсека;
(2) Снимите КПП в сборе;

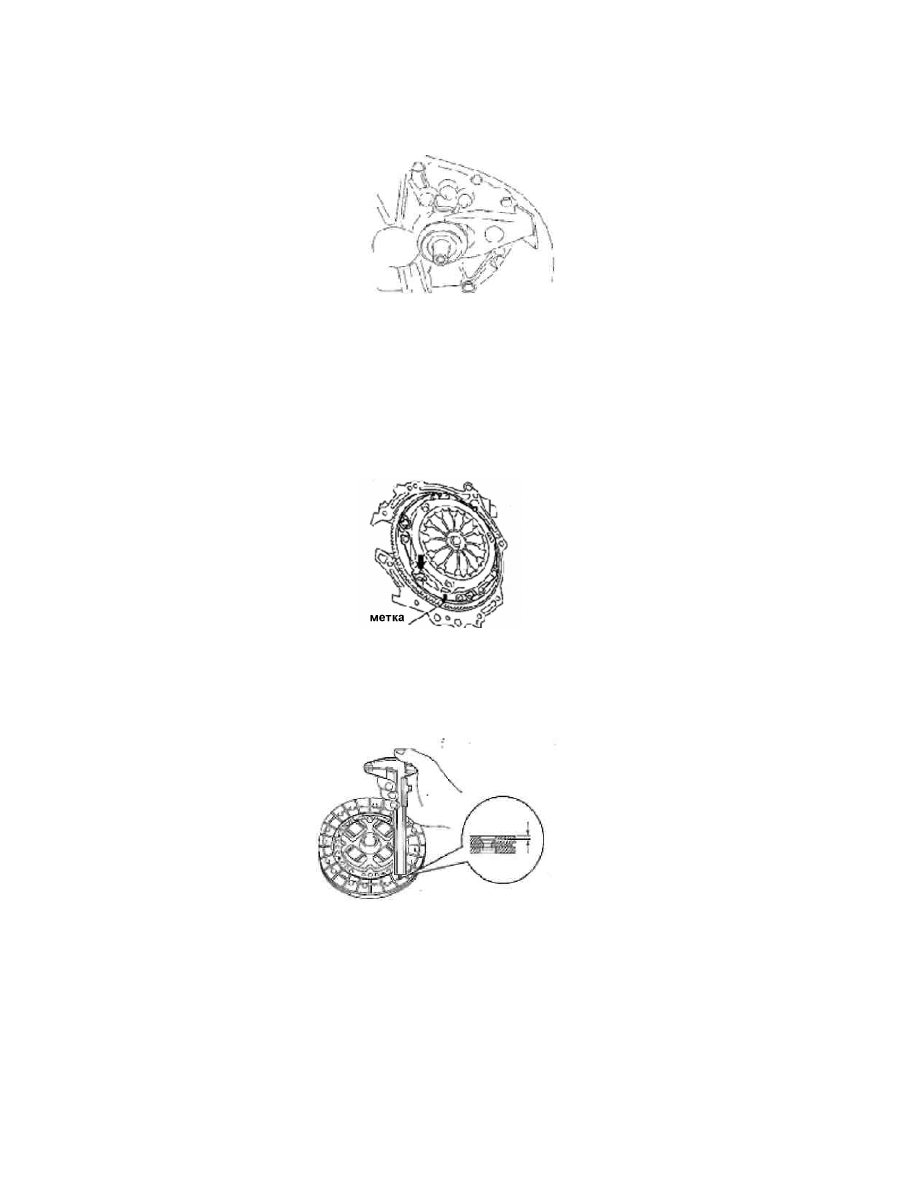

(3) Снимите вилку сцепления (Рис.132);

(4) Снимите пыльник вилки;
(5) Снимите выжимной подшипник;
(6) Снимите стопорную скобу подшипника;
(7) Снимите упор вилки сцепления;
(8) Снимите корзину сцепления (Рис.133);

(9) Снимите диск сцепления;
(10) Проверьте состояние диска сцепления (Рис.134);

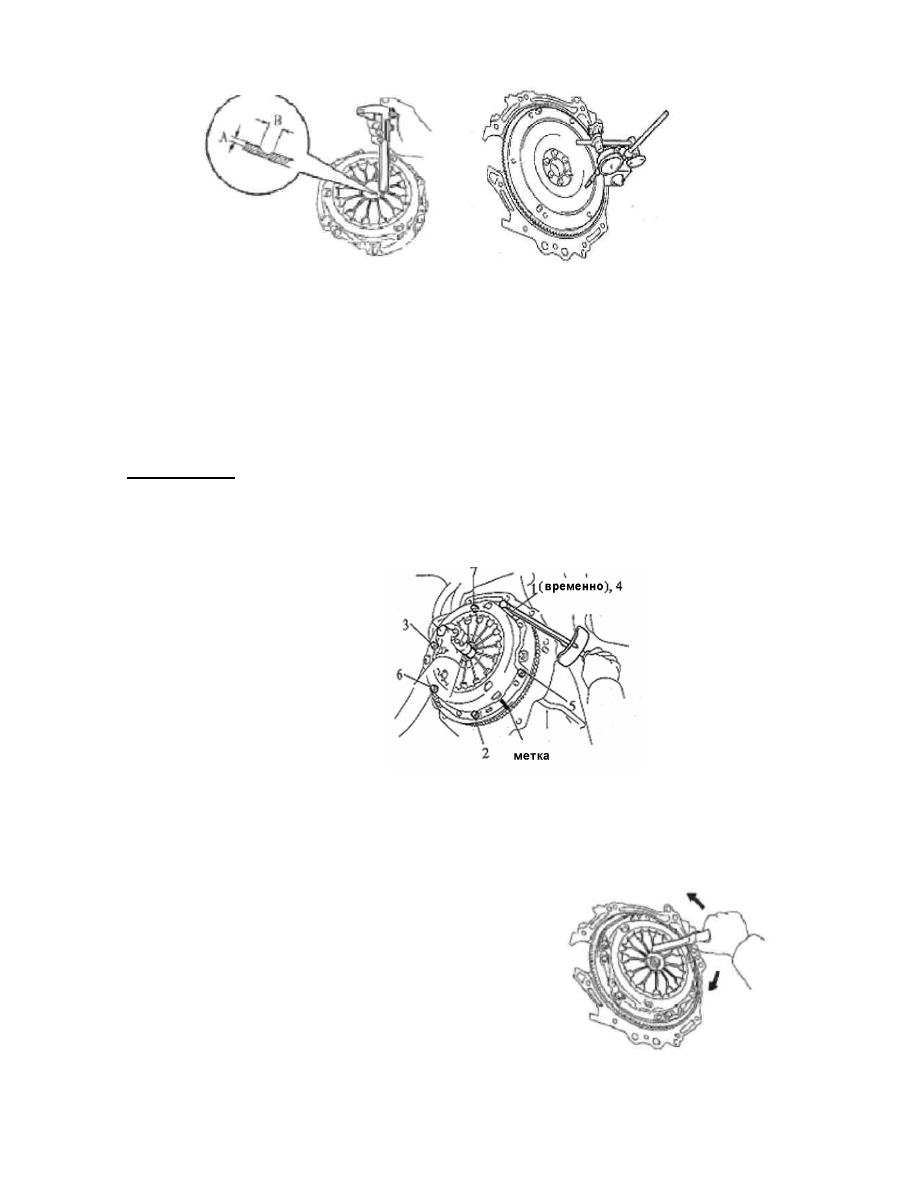

(11) Проверьте  состояние  корзины  сцепления (Рис.135). Величина  износа A: 0.6 мм.

Величина износа B: 5 мм;

(12) Проверьте биение маховика при помощи специального измерителя биения (Рис 136).

Максимальное значение 0.3 мм;

Рис. 132

Рис. 133

Рис. 134

75

(13)  Проверьте состояние выжимного подшипника. В подшипник смазка заложена на весь

срок его службы. Нет необходимости смазывать выжимной подшипник при каждой
разборке;

(14)  Проверьте диск сцепления;
(15) Установите корзину сцепления (Рис.137). Выровняйте кожух сцепления с меткой на

маховике;

Примечание:

· Равномерно затяните болты по диагонали как показано на рисунке. Момент затяжки 19

Нм;

· Убедитесь в том, что диск сцепления отцентрирован и затяните болты крепления.

(15) Проверка  и  регулировка  корзины  сцепления (Рис.138). Проверьте  плоскость  кончика

диафрагмы при помощи специального инструмента. Макс. отклонение 0.5 мм;

(16) Установите опору вилки сцепления;
(17) Установите пыльник вилки;
(18) Установите стопорную скобу;
(19) Установите вилку сцепления;
(20) Установите выжимной подшипник;
(21) Установите КПП.

Рис. 135

   Рис. 136

Рис. 137

Рис. 138

76

Раздел 2. Механическая КПП.

77

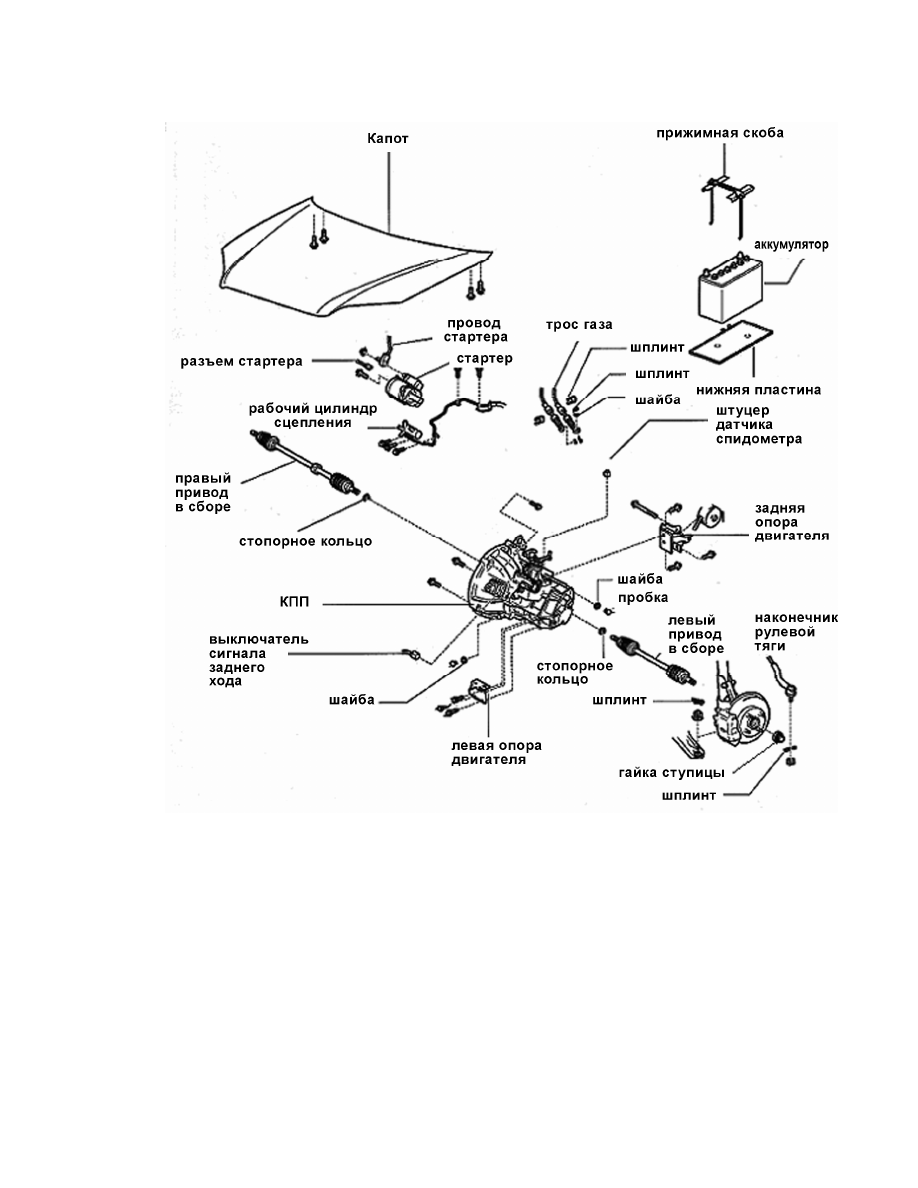

Часть 1. Замена КПП.

1. Откройте капот;
2. Снимите аккумулятор;

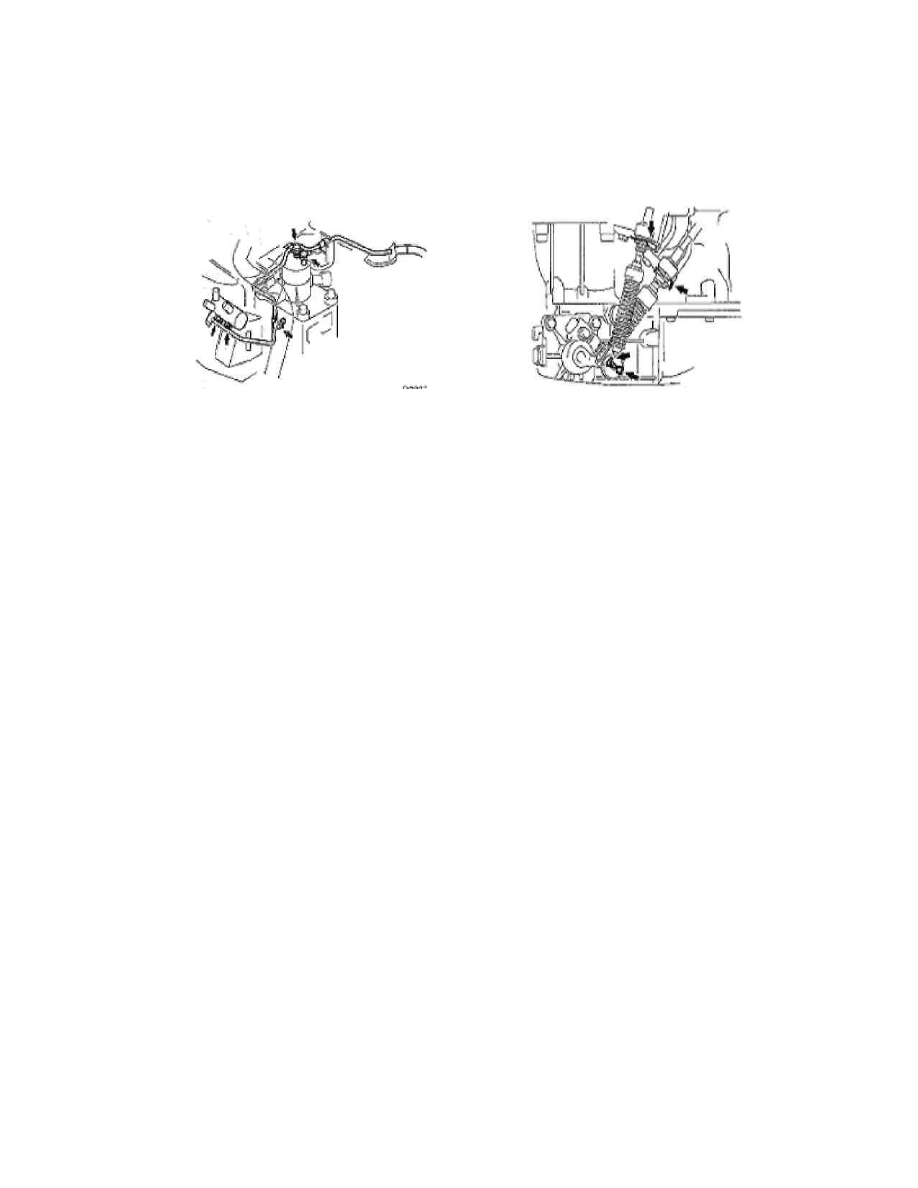

3. Снимите рабочий цилиндр сцепления в сборе (Рис.140);
4. Отсоедините трос переключения передач (Рис.141);

5. Отсоедините разъем выключателя сигнала заднего хода;
6. Отсоедините разъем датчика спидометра. Снимите датчик спидометра;
7. Отсоедините приемную трубу глушителя;
8. Слейте трансмиссионное масло;
9. Отсоедините гайки правой и левой ступицы колеса;
10. Отсоедините датчики АБС;
11. Снимите передний стабилизатор;
12. Снимите поперечную рулевую тягу с наконечниками в сборе;
13. Отсоедините правый и левый рычаги подвески;
14. Отсоедините приводные валы;
15. Снимите двигатель из моторного отсека;
16. Снимите стартер;
17. Снимите кронштейны опор двигателя;
18. Отсоедините КПП;
19. Установите опоры двигателя;
20. Установите КПП;
21. Установите подушки опор двигателя;
22. Установите стартер;
23. Установите приводные валы;
24. Подсоедините правый и левый рычаги подвески;
25. Подсоедините поперечную рулевую тягу с наконечниками в сборе;
26. Подсоедините передний стабилизатор;
27. Подсоедините датчики АБС;
28. Установите гайки правой и левой ступицы колеса;
29. Подсоедините приемную трубу глушителя;
30. Установите датчик спидометра;
31. Подсоедините разъем выключателя сигнала заднего хода;
32. Подсоедините трос переключения передач (Рис.141);

Рис. 140

     Рис. 141
