ПРЕДУПРЕЖДЕНИЯ

На работу системы датчиков могут
оказывать негативное влияние
системы управления дорожным

движением, неблагоприятные погодные
условия, работа пневматических
тормозов, а также внешних
электродвигателей и вентиляторов, что
может привести к ограничению
функциональности или выдаче ложных
предупреждений.

Система не может обнаружить
небольшие или движущиеся
объекты, если они находятся

близко от поверхности земли.

Система предупреждает об объектах,
расположенных в зоне обнаружения
относительно бамперов.  Система
автоматически включается при
включении зажигания.  Система
активизируется при переключении на
передачу заднего хода (R) и в случае,
если скорость автомобиля составляет
16 km/h или менее.

Передняя зона обнаружения:
до 31 дюйма (80 см)
непосредственно перед
передним бампером и
примерно 6–14 дюймов
(15–35 см) по бокам от
переднего бампера.

A

Задняя зона обнаружения: до
72 дюймов (183 см) от заднего
бампера.

B

Примечание: Из-за вспомогательных
устройств, которые создают препятствие
в зоне обнаружения, могут выдаваться
ложные предупреждения.

Примечание: Не допускайте перекрытия
датчиков скоплениями грязи, льда или
снега.

Примечание: Смещение рабочей зоны
датчиков в результате повреждения
приведет к неточности измерений или
выдаче ложных предупреждений.

139

Системы помощи при парковке

Звуковые предупредительные сигналы
генерируются при нахождении
объектов возле переднего или заднего
бампера по следующей схеме:
•

при обнаружении объектов
передними датчиками подается
высокочастотный звуковой сигнал
из передних динамиков;

•

при обнаружении объектов задними
датчиками раздается
низкочастотный звуковой сигнал из
задних динамиков;

•

система датчиков подает
предупреждающие сигналы об
объекте, который находится ближе
всего к задней или передней части
автомобиля.  Например, если перед
передним бампером автомобиля
присутствует объект на расстоянии
60 cm и одновременно перед
задним бампером имеется объект
на расстоянии 40 cm, то раздается
низкотональный сигнал из задних
динамиков;

•

при обнаружении объектов у обоих
бамперов, находящихся на
расстоянии менее 25 cm, будут
попеременно подаваться звуковые
предупреждающие сигналы из
передних и задних динамиков;

•

при обнаружении объекта на
расстоянии более 25 cm от боковой
поверхности автомобиля тональный
сигнал подается только в течение
трех секунд.

Примечание: По мере приближения
автомобиля к объекту громкость
предупреждающего сигнала
усиливается.

При генерации системой помощи при
парковке звукового сигнала
установленная громкость
аудиосистемы может уменьшиться.  По
окончании предупредительного
сигнала возвращается ранее
установленная громкость
аудиосистемы.

Примечание: Уменьшение громкости
не является стандартной функцией для
всех аудиосистем.

Система обнаруживает объекты при
переключении на передачу заднего
хода (R) и соблюдении следующего
условия.
•

Автомобиль приближается к
неподвижному объекту на скорости
5 km/h или менее.

•

К неподвижному автомобилю
приближается объект со скоростью
5 km/h или менее.

•

Автомобиль двигается со скоростью
5 km/h или менее, и к нему
приближается объект со скоростью
5 km/h или менее.

Выключение системы помощи
при парковке

Для выключения системы нажмите
соответствующую кнопку.  Система
будет отключена до выключения
зажигания.

140

Системы помощи при парковке

КАМЕРА ЗАДНЕГО ВИДА

ПРЕДУПРЕЖДЕНИЯ

Отображаемые объекты
находятся ближе, чем кажется.

Работа камеры может зависеть от
температуры наружного воздуха,
состояния автомобиля и дороги.

Не помещайте напротив камеры
никакие предметы.

Камера может не распознать
объекты, находящиеся в
непосредственной близости от

автомобиля.

Камера расположена на задней двери
багажника.

Включение камеры заднего
вида

Включите зажигание и выберите
передачу заднего хода (R).
Изображение отображается на
внутреннем зеркале или на дисплее
информационно-развлекательной
системы.

Корректная работа камеры может быть
нарушена при следующих условиях.
•

Темные зоны.

•

Области интенсивного освещения.

•

В случае резкого изменения
температуры окружающего воздуха.

•

Если на камеру попала вода.

•

Если камера загрязнена.

•

Если обзор камеры затруднен.

Использование дисплея

ПРЕДУПРЕЖДЕНИЕ

Объекты, находящиеся над
камерой, могут не отображаться.
При необходимости проверяйте

пространство сзади автомобиля.

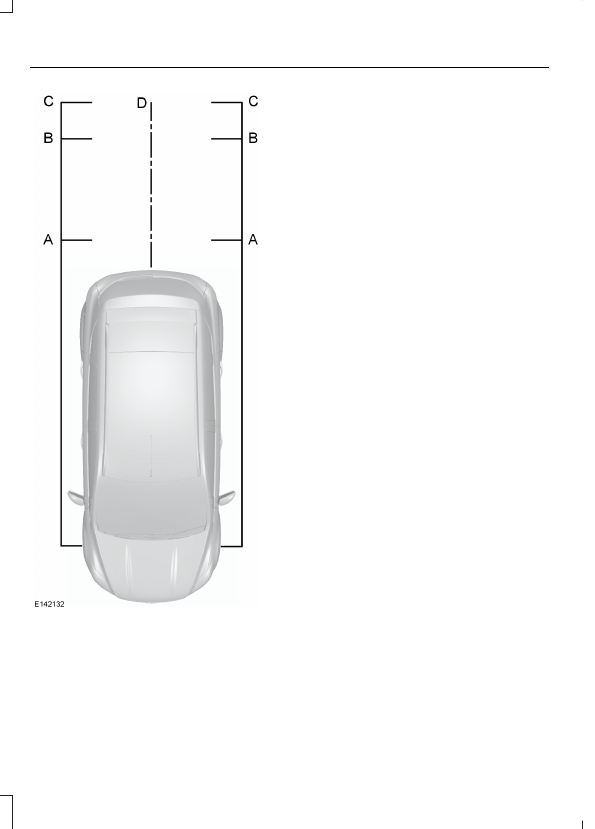

Линии показывают предполагаемую
траекторию движения автомобиля и
примерное расстояние от заднего
бампера до объекта.

Метки расстояния являются лишь
примерным ориентиром и рассчитаны
для незагруженных автомобилей на
ровной дороге.

141

Системы помощи при парковке

Красный — до 12 дюймов (0,3
метра)

A

Желтый — от 12 до 24 дюймов
(0,3–0,6 метра).

B

Зеленый — от 24 до 35 дюймов
(0,6–0,9 метра).

C

Черный — ось
предполагаемой траектории
движения автомобиля.

D

Примечание: Зеленая линия указывает
на расстояние от 0,9 m до 3,2 m.

Примечание: При движении задним
ходом с прицепом камера показывает
направление автомобиля, а не прицепа.

Примечание: При движении задним
ходом с прицепом линии на экране не
отображаются.

Выключение камеры заднего
вида

Переместите рычаг переключения
передач из положения заднего хода
(R).

Примечание: Система автоматически
отключается после того, как скорость
автомобиля достигает приблизительно
8 km/h, или через небольшой интервал
времени.

Автомобили с системой помощи
при парковке

На дисплее будет отображена цветная
шкала расстояния.  Она показывает
примерное расстояние от заднего
бампера до объекта.

Цвета несут следующую информацию:
•

Красный — до 0,3 m.

•

Желтый — от 0,3 m до 0,6 m.

•

Зеленый — от 0,6 m до 1,8 m.

142

Системы помощи при парковке
