РАСПОЛОЖЕНИЕ БЛОКОВ
ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ

Подкапотный блок плавких
предохранителей

Центральный блок плавких
предохранителей

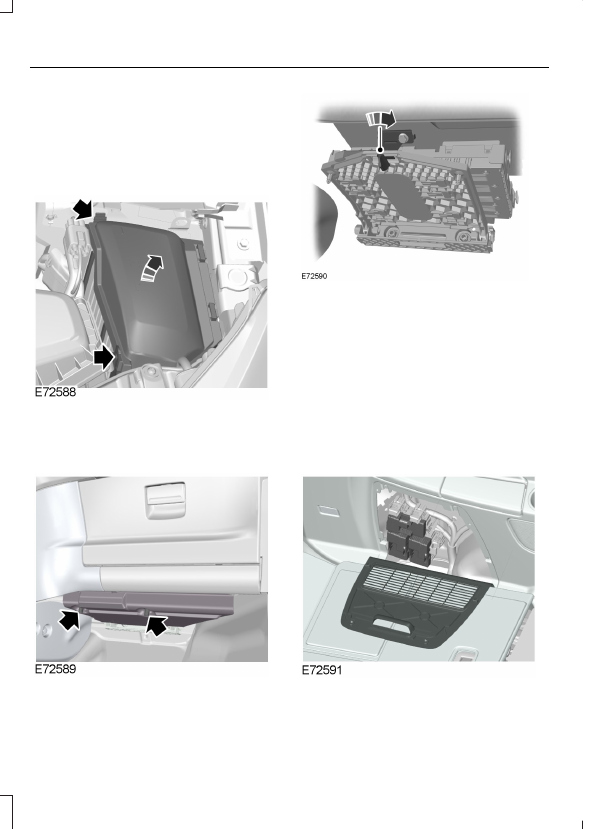

Для всех автомобилей

1. Для освобождения крышки отожмите
зажимы.

2. Снимите панель.

3. Поверните фиксатор на 1/4 оборота
и извлеките блок предохранителей из
держателя.

4. Опустите крышку блока
предохранителей, и потяните ее на
себя.

5. Установка выполняется в обратной
последовательности.

Задний блок плавких
предохранителей

Демонтируйте фиксаторы и снимите
крышку.

202

Плавкие предохранители

ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

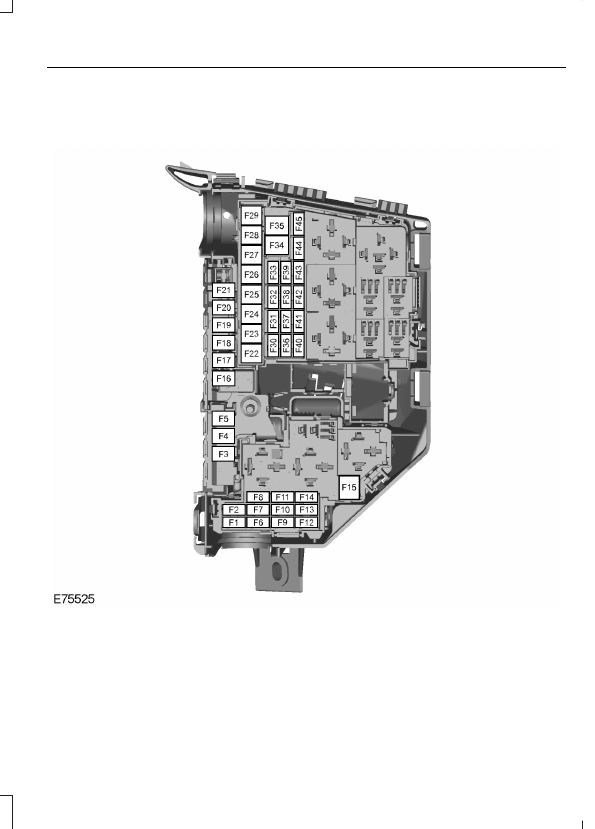

Подкапотный блок плавких предохранителей

203

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Модуль управления коробкой передач (AWF21)

10

F1

Модуль управления коробкой передач (MPS6)

15

F1

Управление свечой накаливания (для автомо-
билей с дизельными двигателями)

5

F2

Мониторинг работы свечей предпускового подо-
грева испарителя (2.0L Duratorq-TDCi Stage V и
2.2L Duratorq-TDCi Stage V)

5

F2

Вентилятор охлаждения двигателя — сдвоенный
вентилятор (2.3L Duratec-HE и 2.2L Duratorq-TDCi
(автомат.))

70

1

F3

Электрогидравлический усилитель рулевого
управления (EHPAS) (1.6L EcoBoost SCTi, 2.0L
EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L
Duratorq-TDCi Stage V)

80

1

F3

Свечи подогрева

60

F4

Вентилятор охлаждения двигателя (1.6L Duratorq-
TDCi, 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage
V, 2.2L Duratorq-TDCi (ручной), 2.0L Duratec-HE, 2.3L
Duratec-HE и 2.0L EcoBoost SCTi)

60

F5

Вентилятор системы охлаждения двигателя —
сдвоенный вентилятор (1.6L EcoBoost SCTi)

70

F5

Датчик HEGO (1.6L Duratorq-TDCi)

7,5

F6

Датчик HEGO, датчик CMS, кислородный датчик
(система управления двигателем)

10

F6

Свеча предпускового подогрева испарителя (2.0L
Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage
V)

20

F6

Соленоиды реле

5

F7

Модуль управления силовым агрегатом, дозатор
топлива, датчик MAF, клапан управления давле-
нием в топливном коллекторе (система управления
двигателем)

10

F8

Модуль управления силовым агрегатом (2.0L
EcoBoost SCTi и 2.0L Duratorq-TDCi Stage V)

20

F8

204

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Модуль управления силовым агрегатом (1.6L
EcoBoost SCTi, 1.6L Duratorq-TDCi и 2.2L Duratorq-
TDCi Stage V)

15

F8

Датчик MAF, топливные форсунки (система
управления двигателем)

10

F9

Испаритель топливного насоса (2.0L Duratorq-TDCi
Stage V)

5

F9

Датчик MAF, клапан EGR, испаритель топливного
насоса (2.2L Duratorq-TDCi Stage V) (система
управления двигателем)

7,5

F9

Клапан удаления воздуха из системы охлаждения,
датчик TMAF, активные жалюзи радиатора, пере-
пускной клапан, катушка реле, вспомогательный
водяной насос (1.6L EcoBoost SCTi)

7,5

F9

Модуль управления двигателем (2.0L Duratorq-
TDCi)

10

F10

Вспомогательный водяной насос (1.6L EcoBoost
SCTi)

7,5

F10

Клапан PCV, клапан VCV, датчик наличия воды в
топливе, клапан продувки, вихревой клапан, регу-
лируемый впускной клапан, клапан EGR, клапан
регулировки подачи масла IVVT (система управ-
ления двигателем) Датчик T.MAF, регулируемый
клапан выдержки времени выпуска, активные
жалюзи радиатора, клапан продувки канистры,
клапан регулировки турбокомпрессора, регулятор
давления наддува (система управления двига-
телем)

10

F11

Клапан регулировки турбокомпрессора, датчик
MAF, активные жалюзи радиатора, клапан EGR,
клапан VCV (1.6L Duratorq-TDCi)

10

F11

Датчик MAF, датчик наличия воды в топливе,
активные жалюзи радиатора, впускной клапан
дозировки топлива (2.0L Duratorq-TDCi Stage V)

5

F11

Давление в топливном коллекторе, дозатор
топлива, активные жалюзи радиатора (2.2L
Duratorq-TDCi Stage V)

7,5

F11

205
