Защищаемые цепи

Сила тока, А

Предохрани-

тель

Клапан регулировки давления турбокомпрессора,
клапан установки регулируемого газораспреде-
ления впускных клапанов, клапан установки регу-
лируемого газораспределения выпускных
клапанов, продувочный клапан угольного фильтра
системы контроля за парами топлива, электриче-
ский перепускной клапан (1.6L EcoBoost SCTi)

10

F11

Катушка в сборе со свечой зажигания; клапан
продувки канистры, датчик давления системы
рулевого привода с усилителем (система управ-
ления двигателем)

10

F12

Дроссельная заслонка системы рециркуляции
отработавших газов (EGR), система управления
турбокомпрессором с поворотными лопатками
(2.0L Duratorq-TDCi)

10

F12

Катушки реле (2.0L Duratorq-TDCi Stage V, 2.2L
Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi)

5

F12

Катушки зажигания (1.6L EcoBoost SCTi и 2.0L
EcoBoost SCTi)

15

F12

Кондиционирование воздуха

15

F13

Отопитель дизельного фильтра (2.0L Duratorq-
TDCi, 2.0L Duratorq-TDCi Stage V и 1.6L Duratorq-
TDCi)

15

F14

Датчики кислорода в выхлопных газах (2,2L
Duratorq-TDCi Stage V)

10

F14

Реле стартера

40

F15

Дополнительный подогреватель, работающий на
дизельном топливе (PTC)

80

F16

Питание А центрального блока плавких предохра-
нителей

60

F17

Питание В центрального блока плавких предохра-
нителей

60

F18

Питание С центрального блока плавких предохра-
нителей

60

F19

206

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Питание D центрального блока плавких предохра-
нителей

60

F20

VQM/без VQM: приборный щиток/аудиоблок/AC/
FLR

30

F21

Модуль щеток стеклоочистителя

30

F22

Электрообогрев заднего стекла

25

F23

Омыватели фар

30

F24

Клапаны ABS

30

F25

Насос ABS

40

F26

Вспомогательный подогреватель топлива

25

F27

Вентилятор отопителя

40

F28

Не используется

–

F29

Питание ABS 30

5

F30

Звуковой сигнал

15

F31

Отопитель, работающий на топливе - дистанци-
онное управление

5

F32

Блок управления приборами освещения, соле-
ноиды подкапотного блока плавких предохрани-
телей

5

F33

Обогрев ветрового стекла, левая сторона

40

F34

Обогрев ветрового стекла, правая сторона

40

F35

Питание заднего стеклоочистителя 15

15

F36

Обогрев передних форсунок омывателя/FLR +
FSM KL15

7,5

F37

Питание PCM/TCM/EHPAS 15

10

F38

Система адаптивного освещения (Adaptive Front
Lighting System - AFS)

15

F39

Коррекция наклона света фар/модуль системы
адаптивного головного освещения (AFS)

5

F40

Панель управления

20

F41

207

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Щиток IP

5

F42

Аудиоблок / модуль закрывания тормозных
клапанов (BVC) / модуль цифрового аудиове-
щания (DAB)

15

F43

Автоматическая система воздушного кондициони-
рования (AC) / система воздушного кондициони-
рования (AC) с ручным управлением

5

F44

FLR (запуск/остановка)

5

F45

1

Установить новый предохранитель с таким же сопротивлением, как у прежнего.

208

Плавкие предохранители

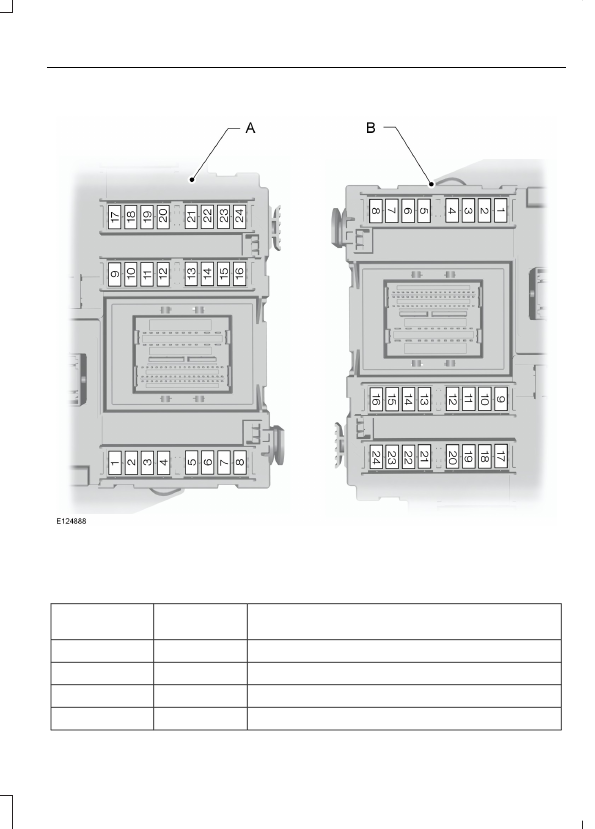

Центральный блок плавких предохранителей

Автомобили с левым расположением рулевого колеса

A

Автомобили с правым расположением рулевого колеса

B

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Модуль рулевого колеса

7,5

F1

Приборная панель

5

F2

Плафоны освещения салона

10

F3

Иммобилайзер двигателя

5

F4

209

Плавкие предохранители
