Защищаемые цепи

Сила тока, А

Предохрани-

тель

Адаптивная система круиз-контроля (ACC)

7,5

F5

Датчик дождя

5

F6

Прикуриватель

20

F7

Питание цепи разблокировки лючка заливной
горловины топливного бака

10

F8

Омыватели лобового стекла - задние

15

F9

Омыватели лобового стекла - передние

15

F10

Питание цепи разблокировки двери багажного
отделения

10

F11

Питание цепи запирания лючка заливной горло-
вины топливного бака

10

F12

Топливный насос

20

F13

Топливный насос (2.2L Duratorq-TDCi Stage V)

7,5

F13

Дистанционный частотный приемки, Датчик
движения в салоне

5

F14

Замок (выключатель) зажигания

5

F15

Автономная звуковая система (система охранной
сигнализации), OBD II (бортовая компьютерная
диагностика)

5

F16

Привод вибрации руля

5

F17

Питание системы SRS (подушки безопасности)

10

F18

ABS, датчик рысканья (ESP), электрический
стояночный тормоз (EPB), питание педали аксе-
лератора

7,5

F19

Питание электронной подсистемы, предохрани-
тель электронной подсистемы, зеркало с функ-
цией автоматического затемнения, система
предупреждения о выходе с полосы

7,5

F20

Электропитание радиоприемника

15

F21

210

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Выключатель стоп-сигналов

5

F22

Люк крыши

20

F23

Электропитание модуля управления микрокли-
матом и модуля системы управления рулевой
колонкой

5

F24

211

Плавкие предохранители

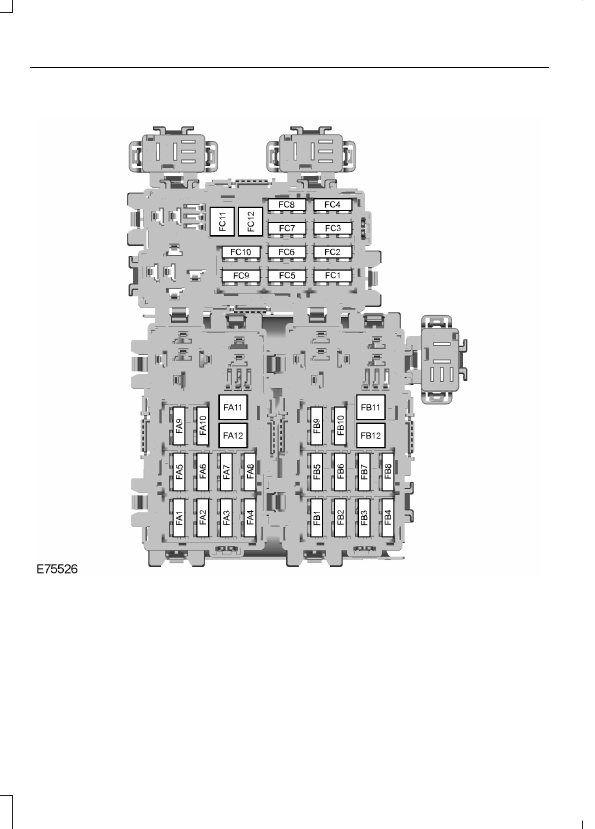

Задний блок плавких предохранителей

212

Плавкие предохранители

Защищаемые цепи

Сила тока, А

Предохрани-

тель

Блок управления левой передней двери (стекло-
подъемники, центральный замок, складывание
зеркал, обогрев зеркал)

25

FA1

Блок управления правой передней двери (стекло-
подъемники, центральный замок, складывание
зеркал, обогрев зеркал)

25

FA2

Блок управления левой задней двери (стеклоподъ-
емники)

25

FA3

Блок управления правой задней двери (стекло-
подъемники)

25

FA4

Блокировка замков задних дверей без участия
блоков управления дверьми

10

FA5

Гнезда питания для подключения дополнитель-
ного оборудования

15

FA6

Соленоиды реле

5

FA7

Модуль бесключевой системы автомобиля

20

FA8

Катушки реле VQM (запуск/остановка)

5

FA9

Не используется

-

FA10

Аксессуары, модуль прицепа

20

FA11

Электропривод регулировки сиденья водителя

30

FA12

Система солнцезащитных жалюзи

15

FB1

Блок управления подвеской

15

FB2

Обогрев сиденья водителя

15

FB3

Обогрев сиденья переднего пассажира

15

FB4

Не используется

–

FB5

Система климат-контроля зоны задних пасса-
жиров

10

FB6

Не используется

–

FB7

Система помощи при парковке, BLIS

5

FB8

213

Плавкие предохранители
