Вождение автомобиля с
прицепом

ПРЕДУПРЕЖДЕНИЕ

Если какое-либо из описанных
условий не соблюдено, то нельзя
использовать сцепное устройство.

Необходимо произвести его проверку
и ремонт.

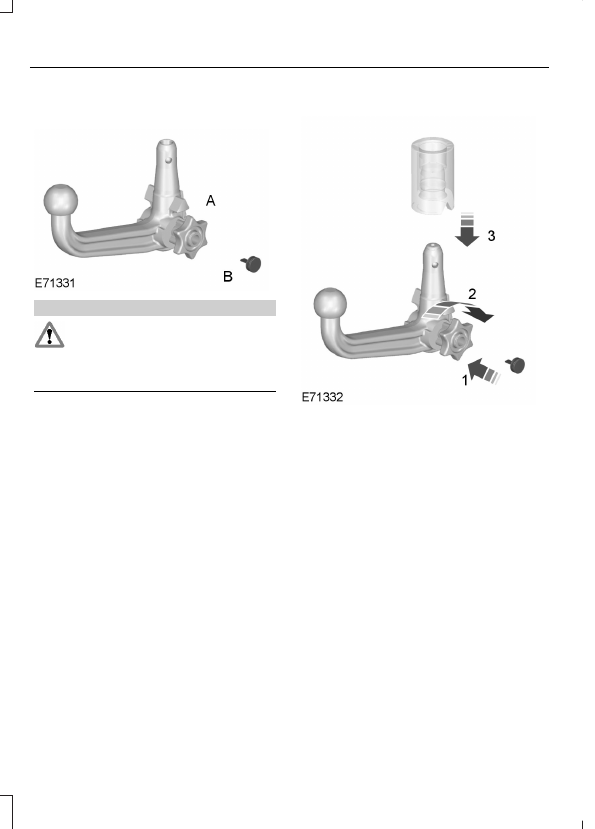

Перед началом движения убедитесь в
том, что буксирный крюк надёжно
зафиксирован. Проверьте следующее:

•

зеленые метки совпадают

•

маховичок (A) правильно
зафиксирован на буксирном крюке;

•

вы не забыли извлечь ключ (B)

•

буксирный крюк надежно закреплен.
Он не должен двигаться при рывках.

Снятие буксирного крюка

1.

Отсоедините прицеп.

2. Снимите защитную крышку.

Вожмите крышку в дугу ключа.
Установите ключ и произведите
разблокировку (1).

3. Удерживайте буксирный крюк.

Вытяните маховичок, поверните его
по часовой стрелке до остановки
(2) и снимите буксирный крюк (3).

4. Отпустите маховичок.

При разблокировке таким способом
буксирный крюк может быть заново
установлен в любое время.

194

Буксировка

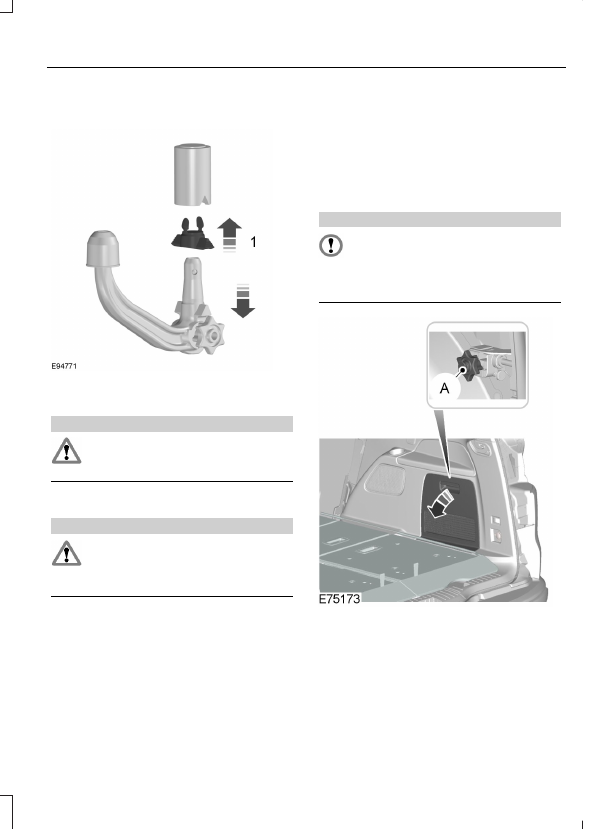

Вождение автомобиля без
прицепа

1.

Снимите буксирный крюк.

2. Вставьте заглушку в гнездо (1).

ПРЕДУПРЕЖДЕНИЕ

Не допускается разблокировать
буксирный крюк, если установлен
прицеп.

Уход

ПРЕДУПРЕЖДЕНИЕ

Перед паровой очисткой
автомобиля снимайте буксирный
крюк и закрывайте его гнездо

заглушкой.

Поддерживайте чистоту буксирного
устройства. Периодически смазывайте
подшипники, сопрягающиеся
поверхности и фиксирующий шарнир
смазкой, не содержащей смол, или
маслом, а фиксатор - графитом.

В случае потери замена ключа
производится заводом-изготовителем
после предъявления номера цилиндра
замка.

СКЛАДНОЙ
БУКСИРОВОЧНЫЙ КРЮК

ПРЕДОСТЕРЕЖЕНИЕ

Перемещайте буксировочное
приспособление только усилием
руки. Не надавливайте ногой и не

пользуйтесь никакими инструментами,
чтобы не повредить механизм.

Вы можете повернуть буксировочное
приспособление на 90 градусов,
используя маховичок A.

195

Буксировка

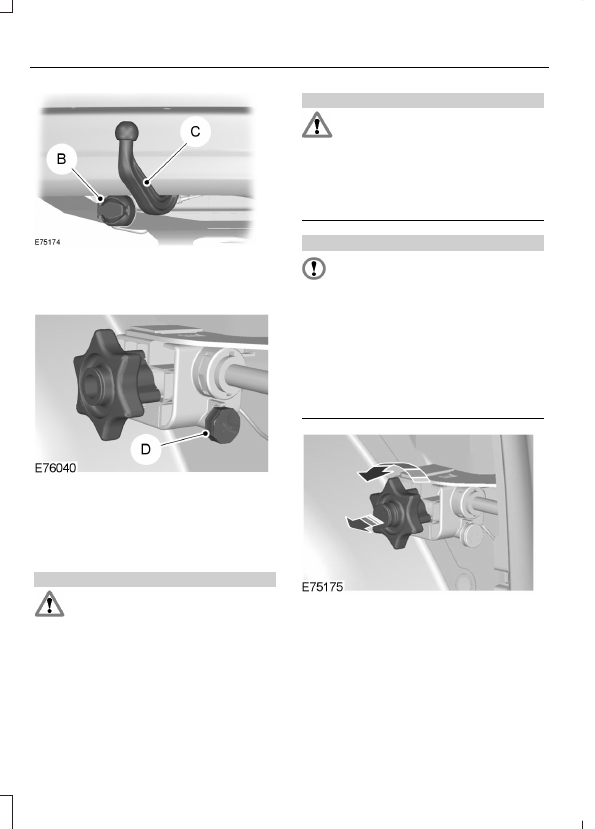

13-штыревой разъем для подключения
прицепа (B) расположен под задним
бампером рядом с буксировочной
балкой C.

Примечание: Если система не
используется, вставьте ключ в паз для
хранения (D) справа от маховичка.

Складывание буксировочного
приспособления

ПРЕДУПРЕЖДЕНИЯ

Не подносите руки к маховичку
при его повороте в процессе
фиксации.

ПРЕДУПРЕЖДЕНИЯ

Если буксировочная балка не
заняла одно из фиксированных
положений, вы услышите

предупреждающий сигнал. Если во
время перемещения буксировочной
балки не раздается звуковой сигнал,
не пользуйтесь балкой и обратитесь
для ее проверки к специалисту.

ПРЕДОСТЕРЕЖЕНИЕ

Перед установкой буксировочного
крюка в положение хранения
обязательно отсоедините прицеп

или снимите крепления и устройства,
служащие для перевозки грузов.
Снимите крепления, чтобы обеспечить
устойчивое положение. Снимите
заглушку системы электропитания
прицепа и извлеките переходник из
разъема. Невыполнение этой операции
может привести к повреждению
бампера.

196

Буксировка

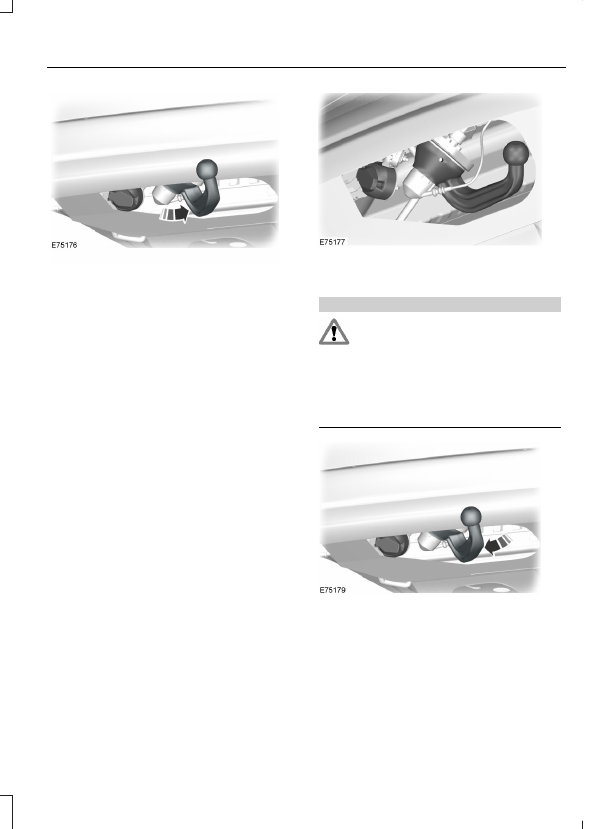

1.

Вставьте ключ в маховичок и
поверните по часовой стрелке для
разблокировки.

2. Вытяните маховичок и поверните

его против часовой стрелки до
упора. Буксировочная балка
автоматически повернется в
среднее положение.

3. Отпустите маховичок.

Буксировочная балка не
зафиксирована. На это указывает
предупреждающий звуковой сигнал
и выступание маховичка из корпуса
примерно на 5 мм.

4. Вручную поверните буксировочную

балку из среднего положения до
упора в положение хранения.
Буксировочная балка
автоматически зафиксируется в
крайнем положении. Если фоновый
шум не слишком сильный, вы
отчетливо услышите звук,
сопровождающий процесс
фиксации. После завершения
процесса фиксации
предупреждающий звуковой сигнал
прекращается, а маховичок
возвращается в исходное
положение.

5. Поверните ключ против часовой

стрелки и извлеките его. Вставьте
ключ в паз для хранения.

Установка буксировочного
приспособления

ПРЕДУПРЕЖДЕНИЕ

Если буксировочная балка не
заняла одно из фиксированных
положений, вы услышите

предупреждающий сигнал. Если во
время перемещения буксировочной
балки не раздается звуковой сигнал,
не пользуйтесь балкой и обратитесь
для ее проверки к специалисту.
