1.

2. Если сетка сложена, нажмите

красную кнопку пуска (C) на петле
верхней и нижней штанги 1 и
разложите сетку.

3. Сожмите концы верхней штанги по

направлению друг к другу и
вставьте их в держатель на крыше
(A или B). Удостоверьтесь, что
заслонка центрального ремня
безопасности расположена с правой
стороны автомобиля.

4. Подвиньте штангу вперед в узкую

секцию держателя 2.

5. Закрепите сетку за точки крепления

6. Затяните ремни 4.

Снятие выполняется в обратной
последовательности.

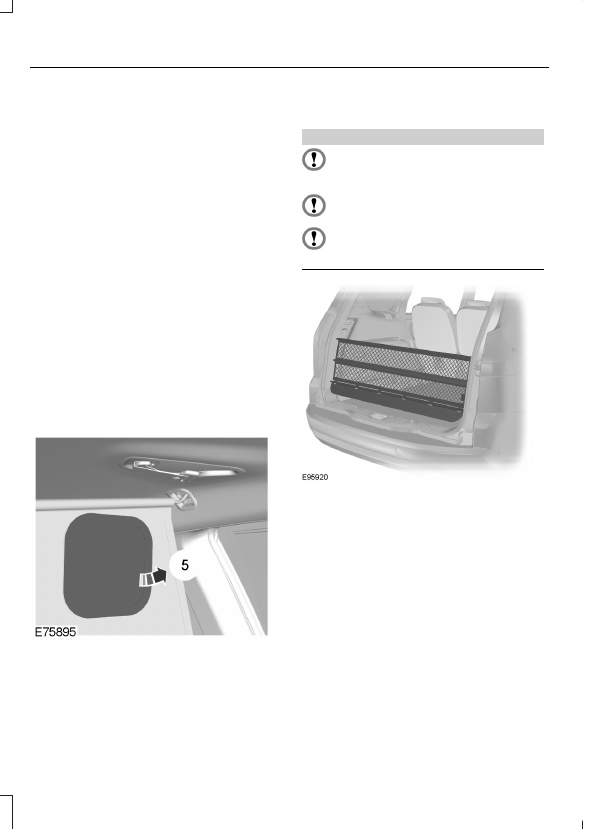

При необходимости использования
центрального ремня безопасности:

1.

Откройте заслонку 5.

2. Проложите ремень безопасности

через открытое отверстие.

Сетка для удерживания багажа
- 2-й вариант

ПРЕДОСТЕРЕЖЕНИЯ

Максимальная нагрузка на сетку
для удерживания багажа
составляет 1 кг. Не превышайте её.

Не кладите в нижние отсеки сетки
тяжелые предметы.

Проверьте, надежно ли
расположены штанги в
отделочных панелях.

1.

2. Вставьте один конец каждой штанги

в фиксаторы на панели отделки
багажного отделения.

3. Толкните другой конец штанг к

центру и вставьте штанги в
фиксаторы на противоположной
панели отделки.

Примечание: Верхнюю штангу можно
вставить в верхний или в передний
фиксатор на панелях отделки.

182

Перевозка груза

Примечание: В модели S-MAX в нижней
багажной сетке предусмотрены три
отсека для хранения. Расположите сетку
так, чтобы отсеки для хранения были
обращены назад.

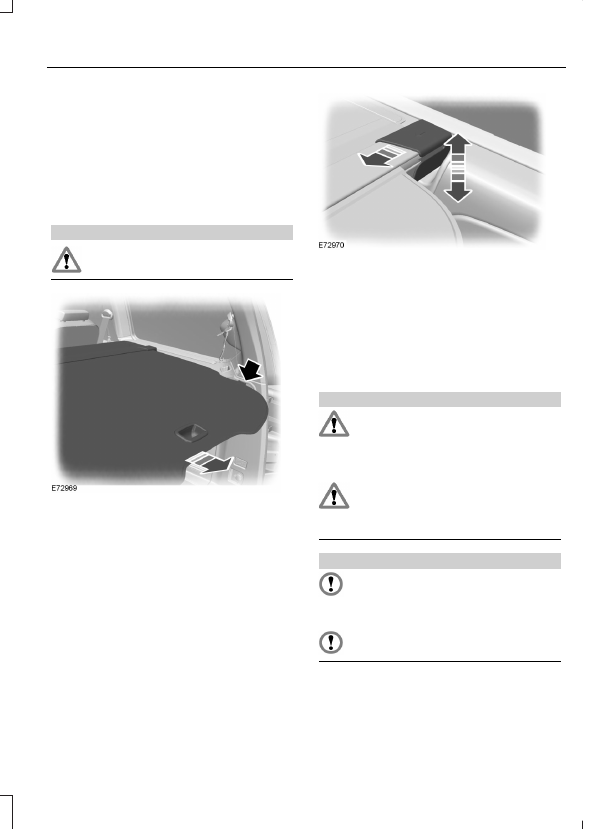

КРЫШКИ БАГАЖНОГО
ОТДЕЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ

Не кладите на крышку багажного
отделения какие-либо предметы.

Вытяните шторку и закрепите в
удерживающих ответстиях.

Отсоедините ее от удерживающих
отверстий и дайте свернуться в кожух.
Зацепите удерживающий крючок на
кожухе.

Для снятия или установки кожуха,
утопите оба его конца внутрь.

ВЕРХНИЕ БАГАЖНИКИ
КРЫШИ И КРОНШТЕЙНЫ
ДЛЯ РАЗЛИЧНЫХ ГРУЗОВ

Релинги крыши

ПРЕДУПРЕЖДЕНИЯ

При использовании верхнего
багажника расход топлива
вашего автомобиля будет выше,

и некоторые его эксплуатационные
свойства могут измениться.

Перед установкой верхнего
багажника внимательно
прочитайте инструкцию

производителя и следуйте ей.

ПРЕДОСТЕРЕЖЕНИЯ

Не превышайте максимально
допустимую нагрузку,
составляющую 75 кг (включая сам

багажник).

Не превышайте скорость 130 км/ч.

Проверяйте надёжность крепления
багажника, как описано ниже:

183

Перевозка груза

•

перед поездкой

•

после 50 км (30 миль)

•

после 1000 км (600 миль).

Чтобы свести к минимуму шум ветра,
если багажник крыши не используется,
следует сдвинуть назад, ближе друг к
другу поперечные дуги. Для снижения
расхода топлива неиспользуемые
поперечные дуги следует снимать.

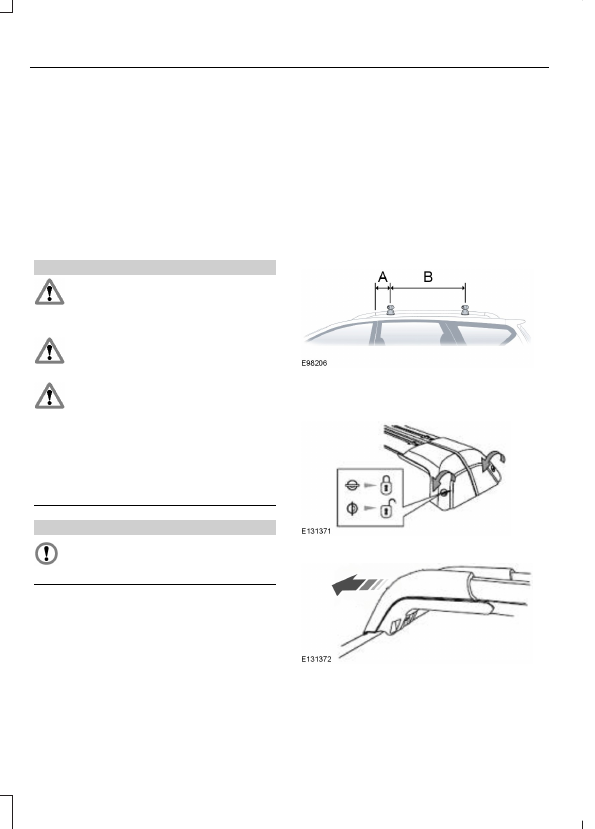

Установка поперечин

ПРЕДУПРЕЖДЕНИЯ

Перед использованием поперечин
убедитесь, что они не имеют
повреждений, деформации и

посторонних загрязнений.

Проверьте, правильно ли
расположены прокладки под
опорами поперечин.

Распределяйте нагрузку
равномерно по всей площади
багажника, стремясь при этом

расположить центр тяжести как можно
ниже. Закрепляйте грузы надежно,
предотвращая его перемещение.
Никогда не помещайте какие-либо
предметы непосредственно на
поверхность крыши.

ПРЕДОСТЕРЕЖЕНИЕ

Поперечины также необходимо
снимать перед заездом на
автоматическую мойку.

Примечание: Передние и задние
прокладки имеют специальные
обозначения для облегчения их
установки.

Примечание: Продольные несущие
элементы спроектированы таким
образом, что на них можно устанавливать
кронштейны (для перевозки
велосипедов, лыж и т.д.), входящие в
ассортимент фирменных аксессуаров
компании Ford.

Примечание: Перед установкой
поперечин при помощи губки и воды
очистите места их установки.

Примечание: Расположите поперечины,
как показано на иллюстрации.

150 мм

A

700 мм

B

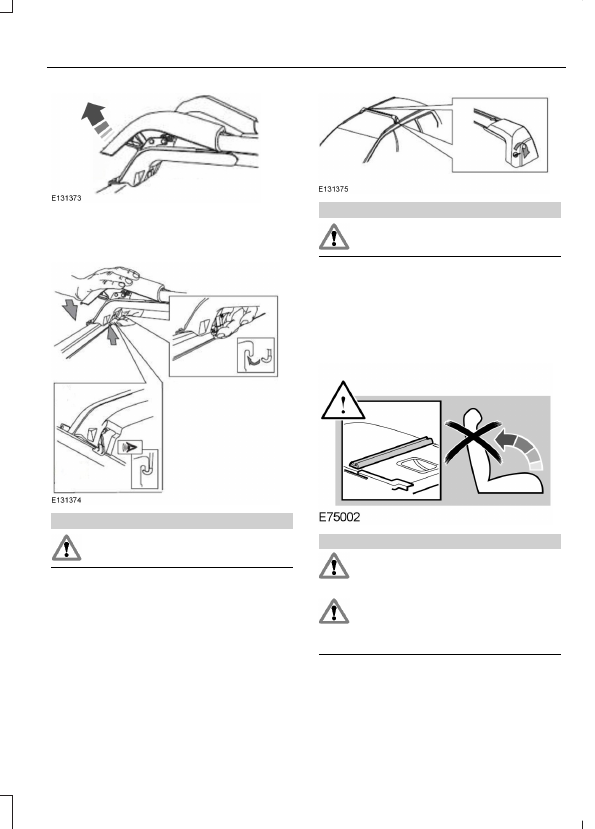

1.

Разблокируйте замки крышек.

2. Потяните крышку на себя.

184

Перевозка груза

Примечание: Убедитесь, что крышка
полностью открыта.

3. Поднимите крышку

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что зажимной крюк
установлен правильно.

Примечание: Для закрытия крышки
требуется приложить усилие около 10 кг.

4. Установите крюк зажима в

указанное положение и закройте
крышку.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что поперечины
надежно закреплены.

5. Заблокируйте замки крышек и

извлеките ключ.

ПРИСПОСОБЛЕНИЯ ДЛЯ
ФИКСАЦИИ ГРУЗА

ПРЕДУПРЕЖДЕНИЯ

Не поднимайте спинку сиденья,
если установлено крепление для
удерживания багажа.

Нагрузка на два крепления для
удерживания багажа не должна
превышать 60 кг, а на одно

крепление - 30 кг.

Проверяйте надёжность и затягивайте
крепления для удерживания багажа
как описано ниже:

185

Перевозка груза
