15

производить запуск двигате­

ля в закрытых помещениях не

оборудованных специализи­

рованной системой приточно-

вытяжной вентиляции.

ВНИМАНИЕ:
Помните, что стартер не

рассчитан на долговремен­

ную работу и его включение

более чем на 10 секунд за­

прещено во избежание его
повреждения.

ВНИМАНИЕ:
Перед запуском двигателя

убедитесь, что рычаг пере­
ключения передач находится
в нейтральном положении и

стояночный тормоз затянут

(включен).

Запуск двигателя осущест­

вляется с помощью электриче­
ского стартера, приводимого
в действие соответствующим
положением ключа зажигания.

Для запуска двигателя необхо­
димо перевести ключ зажигания

в положение «III». При этом вы

услышите характерный щелчок,
указывающий на срабатывание

втягивающего реле стартерами
начнется принудительное вра­
щение коленчатого вала дви­
гателя. Запуск двигателя про­
исходит обычно в течение 2-3
секунд вращения стартера. При
запуске двигателя запрещается
нажимать на педаль акселера­

тора, называемой в обиходе пе­
далью «газа».

Если запуск двигателя не

произошел в течение 5-10 се­
кунд необходимо выключить
стартер, отпустив ключ зажи­
гания. Повторные попытки за­
пуска двигателя рекомендуется
проводить не раньше чем че­
рез 60 секунд после окончания
предыдущей попытки. В случае
если двигатель не завелся по­
сле 3-й попытки, необходимо
прекратить дальнейшие попыт­
ки запуска двигателя и выяснить
причины, по которым двигатель
не завелся, позвонив вашему

Дилеру. Дальнейшие попытки

запуска двигателя рекоменду­
ется предпринимать после кон­
сультаций с вашим Дилером.

После запуска двигателя не­

обходимо незамедлительно от­
пустить ключ зажигания, при
этом он автоматически вернет­
ся в положение «II».

ВНИМАНИЕ:
Не допускается удержание

ключа в положение «III» после
запуска двигателя, могуще­
го привести к повреждению
стартера и маховика двигате­
ля.

Механическая

коробка передач

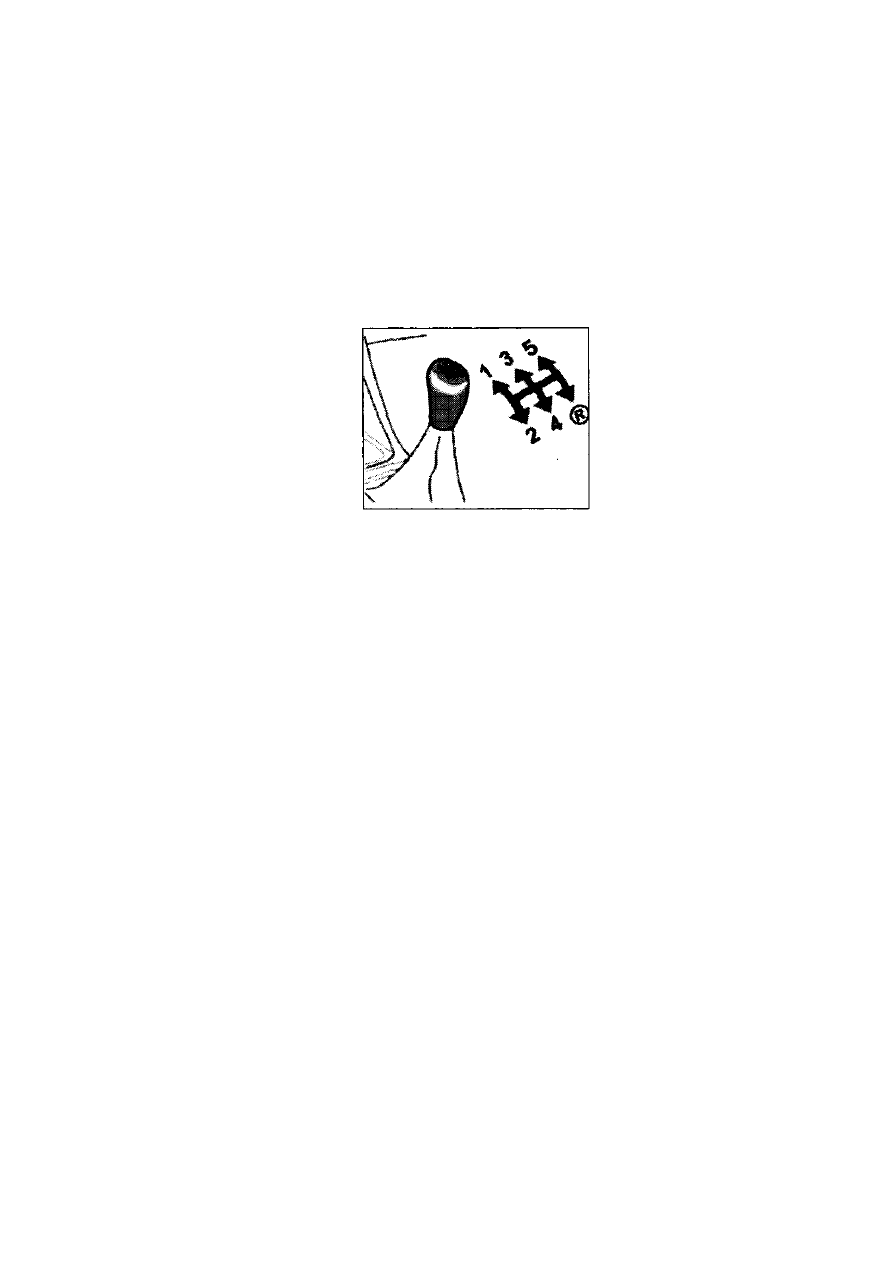

Схема переключения пере­

дач является общепринятой, как

показано выше.

Нажмите педаль сцепления

вниз до упора перед тем, как
переключить передачу, а затем,
включив нужную вам передачу,
плавно и равномерно опустите
педаль сцепления. Не держи­

те ногу на педали сцепления

во время вождения, так как это
может привести к преждевре­
менному износу элементов сце­
пления.

ВНИМАНИЕ:
Не используйте сцепление

для удержания автомобиля

при остановке на подъеме.
Это может повлечь за собой
преждевременный износ и
выход из строя элементов
сцепления. Производите пе­
реключение передач плав­
ными четкими движениями.

Слишком быстрое или слиш­
ком медленное переключе­
ние передач приводит к пере­
грузке двигателя и к поломке

элементов КПП.

ВНИМАНИЕ:

Не включайте понижаю­

щую передачу, если вы двига­
етесь быстрее, чем скорость,

допустимая для движения на

той передачи, на которую вы

собираетесь переключиться.

ВНИМАНИЕ:
Будьте осторожны при

включении понижающей пе­

редачи на скользком покры­

тии. Данное переключение
может привести к буксованию
или заносу.

ВНИМАНИЕ:
Перед включением задней

передачи убедитесь в том,
что автомобиль полностью
остановлен. Если включе­
ние передачи заднего хода
затруднено, не применяйте
усилие. Рекомендуется пере­
вести рычаг переключения в
нейтральное положение, от­
пустить педаль сцепления,
после чего, выжав сцепление,

повторить попытку.

Рекомендации по использо­

ванию механической коробки
передач

Во время переключения

передачи следует полностью
нажать педаль сцепления, что­
бы прервать подачу крутящего
момента от двигателя к транс­
миссии автомобиля, а затем
перевести рычаг переключения
передач в положение, соответ­
ствующее нужной вам переда­
че.

Рекомендуется переходить

на более низкую передачу при

движении автомобиля на спу­

ске, а также при прохождении
поворотов. Не рекомендуется

проходить повороты и двигать­

ся на спуске с выжатой педалью
сцепления.

ВНИМАНИЕ:
При переключении пере­

дач запрещается переклю­

чение передач на более вы­
сокую с пропуском одной или

нескольких промежуточных
передач. Как Пример: - пере­
ключение с первой передачи
на пятую. В этом случае дви­
гатель и трансмиссия под­
вергаются значительным
нагрузкам, на которые они
изначально не рассчитаны,

что может служить причиной

их преждевременного износа
и поломки.

ВНИМАНИЕ:
Категорически запрещено

принудительное переклю -

чение передачи с помощью
синхронизатора для запуска

двигателя на НЕЙТРАЛЬНОЙ

передаче и состояние само­
выключения двигателя; в
противном случае сокраща-

1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

16

ется срок службы синхрони­

затора.

Во время движения не сле­

дует удерживать руками ры­

чаг переключения передач,
если вы не собираетесь пере­
ключать передачу, поскольку
это может повлечь за собой
преждевременное изнашива­
ние элементов и деталей КПП.
Как и любой механизм КПП
при работе издает звуки, яв­

ляющиеся следствием рабо­

ты шестерен, подшипников и

других механических частей.

Это является нормальным.
В случае обнаружения вами
каких-либо нетипичных зву­
ков в работе коробки передач,
увеличении сопротивлений
при переключении следует
незамедлительно обратиться
в ближайший Авторизован­
ный Центр CHERY.

Во время работы двигате­

ля на холостом ходу или во

время движения автомоби­

ля частота вращения колен­

чатого вала двигателя при­

нудительно ограничивается
с помощью блока управле­
ния двигателем, не допуская
его работы вразнос. Однако,

если при движении с высокой
скоростью включить низшую
передачу, за счет кинетиче­
ской энергии автомобиля мо­

жет произойти, что частота

вращения коленчатого вала
автомобиля превысит расчет­
ную и критическую, что при­
ведет к выходу двигателя ав­
томобиля из строя. Поэтому
ЗАПРЕЩЕНО переходить на
более низкую передачу, если
скорость движения автомо­
биля высока для движения на
этой передаче, и не допускать
вращения коленчатого вала

двигателя с частотой враще­

ния выше, чем отмеченная на
тахометре желтой зоной. Не­
соблюдение этого условия
может повлечь за собой вы­

ход двигателя и узлов транс­

миссии из строя.

После длительного вождения

на высокой скорости или с вы­

сокой нагрузкой запрещается

выключать двигатель сразу же
после остановки. Необходимо

дать двигателю проработать с

небольшой нагрузкой и средней

частотой вращения в течении

полутора-двух минут для посте­

пенного снижения температуры

двигателя, после чего выключив
зажигание; повернув ключ за­
жигания в замке в положение

OFF.

ВНИМАНИЕ:
Запрещается нажимать

педаль акселератора перед
выключением двигателя. Это
может повлечь за собой вы­

ход из стоя двигателя или

системы нейтрализации вы­

хлопных газов (катализато­

ра).

Примечание:
Если после остановки дви­

гателя вентилятор системы
охлаждения двигателя про­

должает периодически вклю­

чаться, то это не свидетель­
ствует о неисправности блока
управления включения вен­
тилятора, а говорит о том, что
температура двигателя еще

слишком высока.

Тормозная система

Автомобиль оборудован

двухконтурной тормозной си­

стемой диагонального типа. При
выходе из строя одного из кон­
туров всегда остается возмож­
ность остановить автомобиль,
используя оставшийся рабочий
контур.

ВНИМАНИЕ:
В случае выхода из строя

одного контура для остановки
автомобиля вам потребуется
приложить гораздо большие

усилия к педали тормоза, чем
обычно, при этом тормозной
путь значительно удлиняет­
ся. При этом момент сраба­

тывания тормозной системы

произойдет гораздо позже
по ходу педали тормоза, чем
при полностью исправной
тормозной системе. В этом
случае запрещается продол­

жать движение. Необходимо

обратиться в Авторизованный
Центр CHERY для выполнения

ремонта.

Особенности эксплуата­

ции тормозной системы

Необходимо принять к све­

дению, что периодически из­
даваемые тормозной системой

звуки являются нормальным яв­
лением. Необходимо принять к
сведению, что периодически из­
даваемые тормозной системой
звуки являются нормальным
явлением. Если скрежещущие

или визжащие звуки продол­

жительно издаются в течение
долгого времени, то это может

означать, что рабочие элементы

тормозной системы значитель­

но изношены или загрязнены.

Для обслуживания тормозной

системы необходимо обратить­
ся только в официальный Центр
обслуживания CHERY.

ВНИМАНИЕ:
Коэффициент трения вновь

установленных тормозных
колодок в течение первых 50
км пробега, а также мокрых

тормозных колодок (напри­

мер: - после проезда на ав­

томобиле через лужи или при
эксплуатации его в дождь)

значительно ниже расчетно­
го, что может потребовать

от водителя нажатия педали
тормоза с большим усилием,
чем при приработанных ко­

лодках, а также значительно

увеличивает тормозной путь
автомобиля. Об этом всегда
необходимо помнить при экс­
плуатации автомобиля.

ВНИМАНИЕ:
Перед началом каждой по­

ездки необходимо прокон­
тролировать уровень тормоз­
ной жидкости в бачке а также
эффективность работы тор­
мозной системы. Если после
выключения стояночного тор­
моза аварийный индикатор
тормозной системы не гаснет,
то это может означать, что
тормозная система повреж­

дена или уровень тормозной
жидкости слишком низкий.

В этом случае необходимо
самостоятельно проконтро­

лировать отсутствие утечек

в тормозной системе, после

чего, долив жидкость до ра-

1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

18

1 1

1 1

Важный припаип

ш л

использования

• 1 • *

преиыушеста торм«жсиим с

* \

Ч

%

 \

1

 1

1. Нажмите няяедаль § 1

горшж » іжшіук» кту » $ *

удерживав » нажатом § *
положении.

/ /

w 1 Пояериите руяь. чтобы

въехать препятствие.

Каким бы сиздомм им

охранить КЗДПрШЬ
детойгамжхгга при

После запуска автомобиля

система ABS производит само­

диагностику. В это время можно
услыщать механический звук,

я в л я ю ч и с я вполне нормаль­
ным явлением.

Если световой индикатор ABS

светится во время движения, это
означает, что система ABS име­
ет какую-либо неисправность,

при этом гидравлическая часть

системы сохраняет нормальную

работоспособность. При за­
горании светового индикатора

ABS во время движения следует

незамедлительно обратиться в

Авторизованный центр CHERY
для проведения обслуживания

и ремонта системы ABS.

ВНИМАНИЕ:
Не допускайте случайных

лиц к ремонту и обслужива­

нию тормозной и антиблоки­
ровочной систем вашего ав­

томобиля.

Стояночная тормозная си­

стема

После остановки автомоби­

ля а также его парковки, чтобы

обеспечить его защиту от слу­
чайного движения по неосто­
рожности, необходимо неза­
медлительно активизировать
стояночную тормозную систему.

При этом на панели приборов
включится индикатор активиза­
ции стояночной тормозной си­

стемы. Индикатор не включает­
ся, если ключ замка зажигания

находится в положении «В» или в
положении «Ь>. Чтобы активизи­
ровать стояночную тормозную
систему автомобиля необходи­
мо потянуть вверх рычаг стоя­
ночного тормоза с необходи­
мым для фиксации автомобиля
усилием. Стояночная тормозная
система воздействует только
на задние колеса автомобиля.
Это необходимо учитывать при

размещении автомобиля на
парковке. Для деактивации тор­
мозной системы необходимо,
слегка подтянув рычаг стояноч­
ного тормоза вверх, нажать на
кнопку деактивации, после чего
опустить рычаг вниз до упора.
При этом индикатор на панели
приборов должен погаснуть.

ВНИМАНИЕ:
Запрещается осущест­

влять движение автомобиля
с активированной стояночной

тормозной системой. Это мо­

жет повлечь за собой выход

стояночной тормозной систе­
мы из строя, а также явиться
причиной возгорания автомо­
биля.

Рулевое управление

Рулевое управление вашего

автомобиля оснащено гидрав­
лическим усилителем, позволя­

ющим значительно снизить уси­

лия, прилагаемые водителем
для поворота колес.

ВНИМАНИЕ:
При неработающем гидро­

усилителе, что может являть­
ся следствием выхода его из
строя, а также в случае оста­
новки двигателя, и т.п., сопро­

тивление вращению рулевого

колеса значительно усилива­
ется. Однако это не влечет за

собой невозможность управ­

ления автомобилем. Для пре­
дотвращения повреждения

гидравлической системы уси­

ления рулевого управления

запрещается держать руль
под нагрузкой в крайних по­

ложениях более 5 секунд.

ВНИМАНИЕ:
Перед началом поездки

следует убедиться что уро­
вень рабочей жидкости гидро­
усилителя находится между
отметками MIN (МИНИМУМ) и
МАХ (МАКСИМУМ). В случае
недостаточного уровня необ­

ходимо самостоятельно до­
лить рабочую жидкость до не­

обходимого уровня. При этом
необходимо обратиться в Ав­
торизованный Центр CHERY

для выявления и устранения

причин снижения уровня ра­

бочей жидкости гидравличе­
ского усилителя.

1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ:
Эксплуатация автомобиля

с уровнем рабочей жидкости
гидравлического усилителя
ниже отметки MIN запреще­
на.

Преодоление луж
и водных преград

Ваш автомобиль не является

специализированным автомо­
билем, предназначенным для

движения по бездорожью, а
также преодоления на нем во­
дных преград в виде рек, озер

и других водных препятствий.
Однако, если у вас во время по­
ездки возникла ситуация, когда
вам необходимо проехать по
воде, автомобиль следует вести
медленно и осторожно, особен­
но, если глубина «озера» неиз­
вестна. Запрещено продолжать

движение вперед, если суще­

ствует опасность затопления

или уровень воды превышает
половину диаметра колеса. Во
время преодоления водных пре­
град необходимо помнить, что
воздухозаборник двигателя ав­

томобиля находится в передней
части подкапотного простран­

ства. Попадание воды в возду­
хозаборник двигателя повлечет
за собой гидроудар с дальней­
шим разрушением двигателя.

Если при преодолении водных
преград вода все же попала в

отверстие воздухозаборника,
что вызвало остановку двига­

теля, в этом случае не пред­

принимайте попыток повторных

запусков двигателя, а незамед­
лительно доставьте автомобиль

в ближайший Авторизованный
Центр CHERY. После успешного
преодоления водных преград,

а так же езды по мокрой дороге
следует помнить, что тормоза

вашего автомобиля намокли и
их эффективность значительно

снижена. Для приведения их в

нормальное рабочее состояние
необходимо несколько раз с не­
большим усилием нажать на пе­

даль тормоза во время движе­

ния автомобиля, чтобы удалить
воду.

Каталитический

нейтрализатор

Для того, чтобы ваш автомо­

биль соответствовал требова­

ниям экологического класса 3 на
нем установлен трехкомпонент-
ный каталитический нейтрали­

затор выхлопных газов. При экс­

плуатации автомобиля следует
использоватьтолько топливо,не
содержащее тетраэтилсвинца.

Тетраэтилсвинец, содержащий­
ся в топливе вызывает разруше­

ние каталитического нейтрали­

затора и кислородных датчиков.

Производитель не несет ответ­

ственности за повреждения,
возникшие изкза использова­
ния некачественного топлива,
а также топлива, в котором со­

держится тетраэтилсвинец.

Автомобили CHERY оснаще­

ны специальными заправочны­
ми горловинами с отверстия­
ми, которые подходят только

для наконечников заправочных

шлангов для бензина, не содер­

жащего тетраэтилсвинца. Одна­

ко качество заправляемого вами

топлива не зависит однозначно
от наконечника заправочного

шланга. Владельцу необходимо
самостоятельно контролиро­
вать качество заправляемого в
автомобиль топлива.

ВНИМАНИЕ:
Запрещается эксплуата­

ция автомобиля с неработа­
ющей одной или нескольки­
ми свечами зажигания. Это
приведет к выходу каталити­

ческого нейтрализатора из
строя, а также может явиться
причиной возгорания автомо­

биля в следствии того, что в
этом случае каталитический
нейтрализатор может разо­
греться до температуры 800
градусов С и становится по­

жароопасным. Косвенным

признаком неработающей
свечи зажигания является не­
равномерная работа двига­

теля, сопровождаемая повы­

шенной вибрацией.

Потребление топлива

Потребление вашим автомо­

билем топлива зависит от сле­

дующих факторов:

Условия движения и дороги

При интенсивном транспорт­
ном потоке, движении в гору, по

дороге с множеством поворо­
тов и по неровному дорожному

покрытию, а также в условиях
городского движения расход

топлива значительно увеличи­

вается. Хорошие манеры во­

ждения Во время движения

автомобиля прогнозирование

возможных опасностей и соблю­

дение необходимой безопасной
дистанции до впереди идущего

автомобиля не только снижает

потребление топливе, но также

снижает износ тормозных коло­

док и тормозных дисков.

Загрузка автомобиля Экс­

плуатация автомобиля с мак­
симально разрешенной его

загрузкой увеличивает потре­
бление топлива. Запрещена

эксплуатация автомобиля с пе­
регрузкой.

Техническое состояние ав­

томобиля

Эксплуатация автомобиля

с недостаточным давлением

в шинах ведет к их преждев­
ременному износу, снижению

управляемости и устойчивости

автомобиля, а также к значи­

тельному увеличению потре­
бления топлива.

1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
